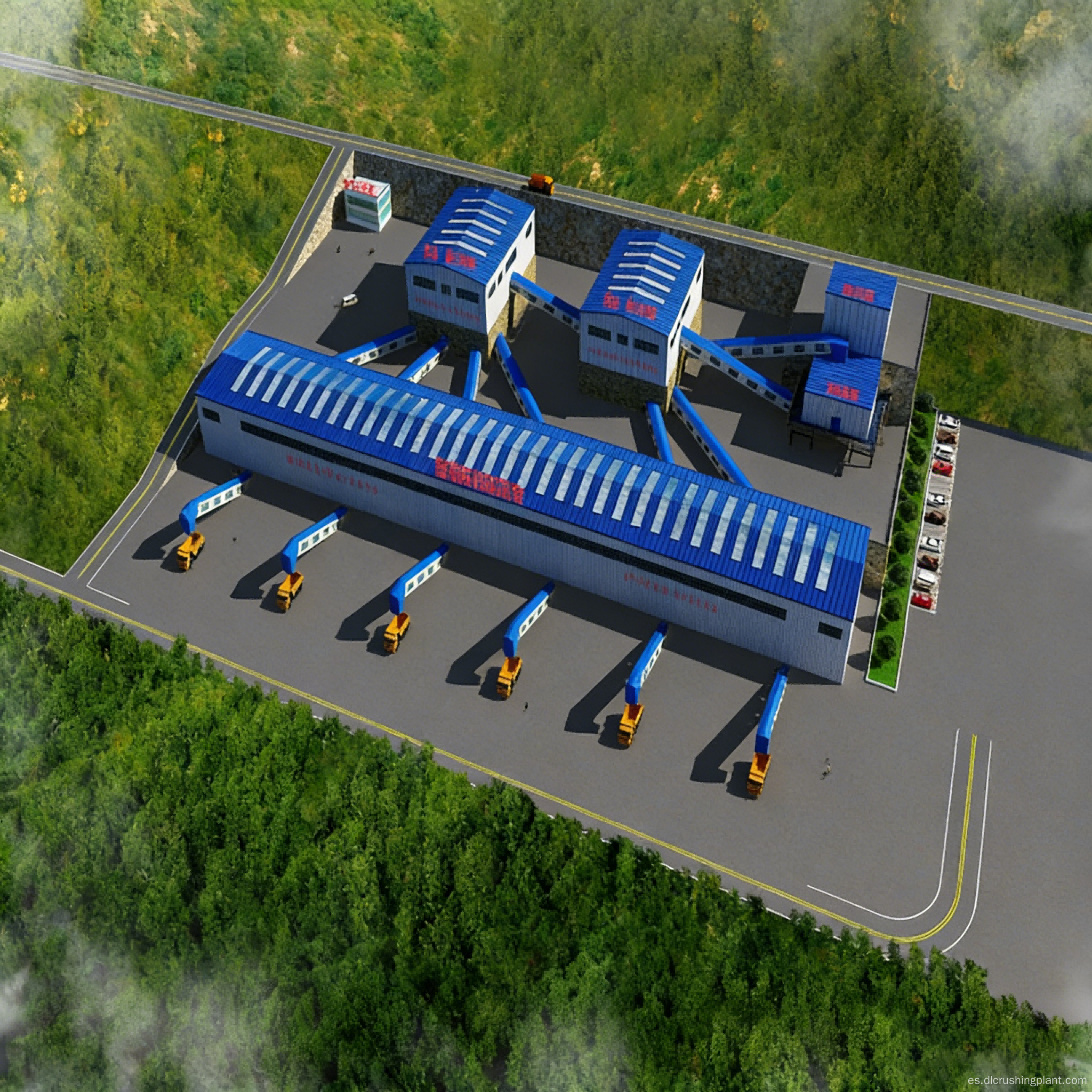

Sistema de trituración y cribado de piedra caliza de capacidad media: suministro estable de material de calidad fina

Esta propuesta describe un sistema de producción de agregados de piedra caliza con una capacidad de 600 a 800 toneladas métricas por hora. Emplea una configuración de trituración de dos etapas que consta de una trituradora de martillos de servicio pesado PCZ1615 para la trituración primaria y dos trituradoras de martillo PC1220 que funcionan en paralelo para la trituración secundaria. El sistema está emparejado con cuatro cribas vibratorias de tres pisos 3YKZ3070 dispuestas en dos grupos para clasificación secuencial, produciendo seis categorías de productos terminados: 31,5 a 40 mm, 20 a 31,5 mm, 10 a 20 mm, 5 a 10 mm y 0 a 5 mm, para un total de seis categorías de productos terminados, incluidos agregados y polvo de piedra caliza. El sistema está diseñado como una base de suministro de agregados de materiales de construcción de tamaño mediano, que satisface las demandas de los usuarios finales tanto de proyectos de infraestructura de carreteras como de plantas de concreto premezclado. Las líneas de producción de tamaño mediano a menudo enfrentan desafíos como un desequilibrio entre las capacidades de trituración y cribado, así como tiempos de inactividad causados ​​por la acumulación de material de retorno. Esta solución emplea dos trituradoras conformadoras que funcionan en paralelo para procesar material de retorno de gran tamaño, lo que garantiza una amplia capacidad de manipulación de material de retorno. Combinada con cuatro cribas de tres pisos dispuestas en dos grupos de relevos, el área de cribado se adapta con precisión a la capacidad de trituración, lo que garantiza un proceso fluido y sin bloqueos de material. La cobertura total de los seis rangos de tamaño de partículas permite que una sola línea de producción cumpla con los requisitos de suministro de la mayoría de las listas de adquisición de materiales de construcción, lo que resulta en un alto retorno de la inversión.

Un alimentador vibratorio ZGC1538 alimenta de manera uniforme y continua grandes trozos de materia prima de piedra caliza a una trituradora de martillos de alta resistencia PCZ1615 para la trituración primaria. El material triturado se transporta a través de la cinta principal al primer juego de dos cribas vibratorias 3YKZ3070 para su cribado, produciendo dos grados de agregado terminado: 31,5 a 40 mm y 20 a 31,5 mm. El material de gran tamaño, superior a 40 mm, se dirige a través de la cinta transportadora de retorno a dos corrientes separadas para una trituración fina en dos trituradoras de conformación tipo martillo PC1220 que funcionan en paralelo. El material de menor tamaño (menos de 20 mm) de las cribas se combina con el material de la etapa de trituración fina y se alimenta al segundo conjunto de dos cribas vibratorias 3YKZ3070 para clasificación fina, produciendo secuencialmente tres grados de agregado terminado (10–20 mm, 5–10 mm y 0–5 mm), así como polvo de piedra. Los dos conjuntos de cribado funcionan de forma independiente, con tamaños de malla de criba configurados de acuerdo con los respectivos tamaños de partículas terminadas; El material de gran tamaño se recircula en un sistema de circuito cerrado para volver a triturarlo. Toda la línea cuenta con una cinta transportadora cerrada, con colectores de polvo de bolsa de pulso instalados en la entrada de alimentación de la trituradora y en cada salida de descarga de la criba.

Brindamos servicios llave en mano de EPC de proceso completo, que van desde la exploración de recursos minerales y el diseño de procesos hasta la fabricación y suministro de equipos completos, instalación y puesta en servicio, así como capacitación de personal y gestión de operación y mantenimiento. El equipo incluye alimentadores vibratorios serie ZGC, trituradoras de martillos de servicio pesado serie PCZ, trituradoras formadoras de martillo serie PC, cribas vibratorias serie YKZ, cintas transportadoras tipo caja completamente cerradas, sistemas de recolección de polvo con bolsa de pulso, silos de almacenamiento de productos terminados y sistemas de control eléctrico centralizado. El plazo de ejecución del proyecto es de cuatro a seis meses, con soporte técnico gratuito y suministro de piezas de desgaste durante el período de garantía.

El Proyecto de Agregado de Piedra Caliza en la Provincia de Guatemala, Guatemala, se llevó a cabo para un proveedor de materiales de construcción en Centroamérica que suministra agregados para la renovación de carreteras y proyectos residenciales urbanos en la región capital y las provincias circundantes. La línea de producción existente del cliente tenía capacidad insuficiente y producía solo un tipo de producto terminado, lo que requería una actualización a un sistema agregado multiproducto de mediana escala. Después de que la línea de producción de agregados de 600 a 800 toneladas métricas que entregamos entró en funcionamiento, se suministraron simultáneamente seis categorías de productos a plantas mezcladoras de concreto, plantas mezcladoras de asfalto y equipos de construcción de subbases de carreteras. Entre estos, la piedra triturada de 0 a 5 mm se utiliza para el relleno de la carretera, mientras que de 5 a 10 mm y de 10 a 20 mm sirven como agregados primarios para el hormigón premezclado. Después de un año de funcionamiento, la disponibilidad general de equipos de la línea de producción superó el 91%. La configuración de la trituradora de conformación dual en paralelo garantiza que no haya retrasos en la recirculación del material y que la línea nunca se haya detenido debido a bloqueos de material.

Comentarios de los clientes (inglés): "La actualización de nuestra antigua línea de un solo producto a este sistema de seis categorías fue un punto de inflexión. Ahora podemos suministrar de todo, desde material de capa base hasta agregados de concreto desde una sola planta. Las trituradoras de doble forma manejan la recirculación sin ningún retraso y la precisión del cribado es muy consistente. Después de un año, hemos ampliado significativamente nuestra base de clientes porque podemos cumplir con diversas especificaciones de agregados".
