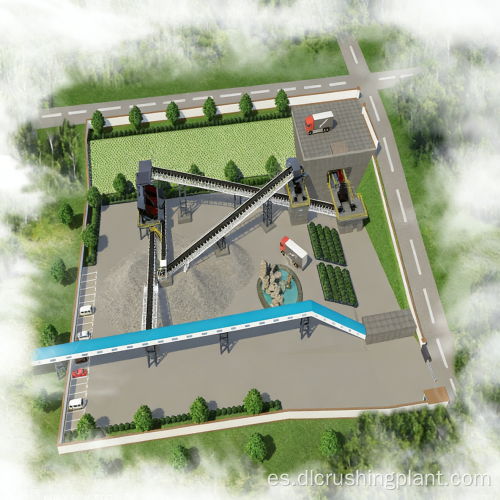

Línea de producción de relés de tres etapas para agregados finos de piedra caliza clasificada fina Servicio integral

Línea de producción de agregados finos de piedra caliza de clasificación fina

Descripción general del proyecto de línea de producción de piedra caliza

Este proyecto es una línea de producción de clasificación fina para agregados finos de piedra caliza con una capacidad de 1200 a 1400 toneladas métricas por hora. Cuenta con una trituradora de martillos de servicio pesado PCZ1820 para trituración primaria, dos trituradoras de conformación PC1220 para conformación en circuito cerrado y nueve cribas vibratorias 2YKZ3070 que operan en tres grupos de configuraciones de relé de tres etapas, produciendo cuatro tipos de agregado fino: 1 a 3 mm. 1 a 2 mm, 0,5 a 1 mm y 0 a 0,5 mm.

Desafíos principales: el cribado convencional de una sola etapa no puede lograr una clasificación precisa en todo el rango de tamaño de partículas de 3 mm a 0,5 mm, lo que resulta en altas tasas de mezcla de materiales; en la producción de agregados finos a gran escala, las cargas de cribado están concentradas, las capas de material en las superficies de la criba son gruesas y la eficiencia del cribado es deficiente; es difícil equilibrar la trituración excesiva y la conformación, y el rendimiento del producto disminuye cuando la proporción de polvo de piedra caliza es demasiado alta.

Aspectos destacados de la solución: Nueve pantallas, dispuestas en tres grupos de tres, forman un sistema de retransmisión de tres etapas. La primera etapa separa las partículas mayores de 3 mm, que se devuelven a la trituradora de conformación; la etapa intermedia selecciona productos terminados de 1 a 3 mm y de 1 a 2 mm; y la etapa final separa con precisión partículas de 0,5 a 1 mm y de 0 a 0,5 mm. Cada etapa procesa solo las dos clases de tamaño adyacentes, lo que garantiza una carga de criba equilibrada, una capa delgada de material y una alta eficiencia de cribado, lo que mejora significativamente la precisión de clasificación de los tamaños de partículas finas. La trituradora de conformación PC1220 optimiza la forma de las partículas de materiales más grandes antes de introducirlas en la etapa de cribado final, lo que da como resultado formas de partículas bien redondeadas en todos los grados de productos.

Flujo del proceso de la línea de producción de piedra caliza

La piedra caliza se alimenta a través de un alimentador ZGC2050 a una trituradora de martillo pesado PCZ1820 para la trituración primaria. Después de la trituración primaria, el material ingresa a tres cribas en la primera etapa; El material de más de 3 mm se envía a dos trituradoras de conformación PC1220 para su reprocesamiento en circuito cerrado. El material de menos de 3 mm de las cribas de la primera etapa ingresa a tres cribas en la etapa intermedia, que producen productos terminados de 1 a 3 mm y de 1 a 2 mm. El residuo de la etapa de cribado intermedia se combina con la salida de la trituradora de conformación y se alimenta a las tres cribas en la etapa final, produciendo productos terminados en los rangos de tamaño de 0,5 a 1 mm y de 0 a 0,5 mm. El proceso de tres etapas presenta tamaños de malla progresivamente más pequeños, con nueve cribas trabajando en secuencia para la clasificación, y toda la línea está controlada centralmente por un PLC.

Servicios EPC de la línea de producción de piedra caliza

La solución de diseño abarca análisis de materia prima, cálculos de equilibrio de carga para el proceso de selección de tres etapas, optimización del diseño para las nueve pantallas y cálculos de retorno de la inversión (ROI). La fabricación de equipos incluye la investigación, el desarrollo, la producción y el suministro integrado internos de equipos básicos, como alimentadores, trituradoras de martillos de alta resistencia, trituradoras conformadoras, cribas vibratorias de dos pisos, cintas transportadoras cerradas y sistemas de control. La instalación y puesta en servicio in situ abarcaron pruebas de una sola unidad sin carga, enclavamiento segmento por segmento y puesta en marcha conjunta de todo el sistema a plena carga hasta que las cuatro categorías de productos alcanzaron la capacidad de producción total y cumplieron con los estándares de calidad. La subcontratación de operaciones y mantenimiento proporciona suministro de repuestos, capacitación, gestión de mallas de criba e inspecciones periódicas.

Estudios de caso del proyecto de línea de producción de piedra caliza

Luanda, Angola Proyecto de agregado fino de piedra caliza

Una gran empresa de materiales de construcción en la provincia de Luanda, Angola, implementó esta línea de producción de clasificación de precisión de agregados finos para suministrar agregados finos de alta calidad y arena para mortero a la nueva ciudad de Luanda y las carreteras circundantes. El diseño de cribado de retransmisión de tres etapas permite la producción simultánea de agregados ultrafinos de 0,5 milímetros y agregados finos convencionales en la misma línea, con una tasa de cumplimiento integral para las cuatro categorías de productos que supera el 98 por ciento.

Comentarios de los clientes: "El cribado de retransmisión de tres etapas es notablemente eficiente. Obtenemos cuatro especificaciones de agregado fino de una sola línea con casi cero contaminación cruzada. Los productos de 0,5 mm tienen una demanda especialmente alta para morteros especiales. Esta línea nos ha dado una fuerte ventaja competitiva en el mercado de Luanda".

Preguntas frecuentes sobre la línea de producción de piedra caliza

¿Cuáles son las ventajas del cribado por relevos en tres etapas?

Con nueve cribas organizadas en tres grupos (cada grupo procesa solo las dos etapas de clasificación adyacentes), las cribas presentan capas delgadas de material, alta eficiencia de cribado y bajas tasas de mezcla de material. En un sistema de cribado de una sola etapa, la carga se concentra en una sola criba, lo que da como resultado una precisión de clasificación deficiente; El diseño del relé garantiza una distribución equilibrada de la carga en cada etapa y al mismo tiempo aumenta el rendimiento.

¿El sistema de nueve pantallas ocupa demasiado espacio?

Con un diseño tridimensional, donde las cribas se apilan verticalmente y las cintas transportadoras se entrelazan, la huella real es solo alrededor de un 15 por ciento más grande que una configuración convencional de seis cribas, mientras que la capacidad de procesamiento y la precisión de clasificación mejoran significativamente. Soluciones personalizadas de trituración y clasificación fina para microagregados finos de piedra caliza.

¿Cuál es la función de la trituradora moldeadora PC1220?

El material de más de 3 mm de la criba de la primera etapa ingresa a la trituradora de conformación PC1220 para optimizar la forma de las partículas antes de regresar a la criba de la etapa final. Entrega llave en mano de una línea de producción de relés de tres etapas con nueve cribas vibratorias de piedra caliza. Esto garantiza que todos los productos terminados tengan niveles bajos de partículas en forma de agujas y escamas y una forma de partículas bien redondeada, cumpliendo con los estándares para arena utilizada en morteros y concreto de alta resistencia.

¿Cuál es el valor de mercado de los áridos ultrafinos menores de 0,5 mm?

Pueden reemplazar las cenizas volantes y la escoria granulada de alto horno molida como aditivos para concreto o servir como agregados finos en morteros mezclados en seco. Solución integral llave en mano para triturar y dar forma a agregados de piedra caliza de grado fino. Su precio de venta suele ser entre un 20 y un 30 por ciento más alto que el de la arena fabricada convencional.

Comuníquese con Zhongyu Dingli de inmediato para obtener una solución completa de línea de cribado de retransmisión de tres etapas y una cotización para el procesamiento de agregado fino de piedra caliza de 1,400 toneladas métricas por día.
