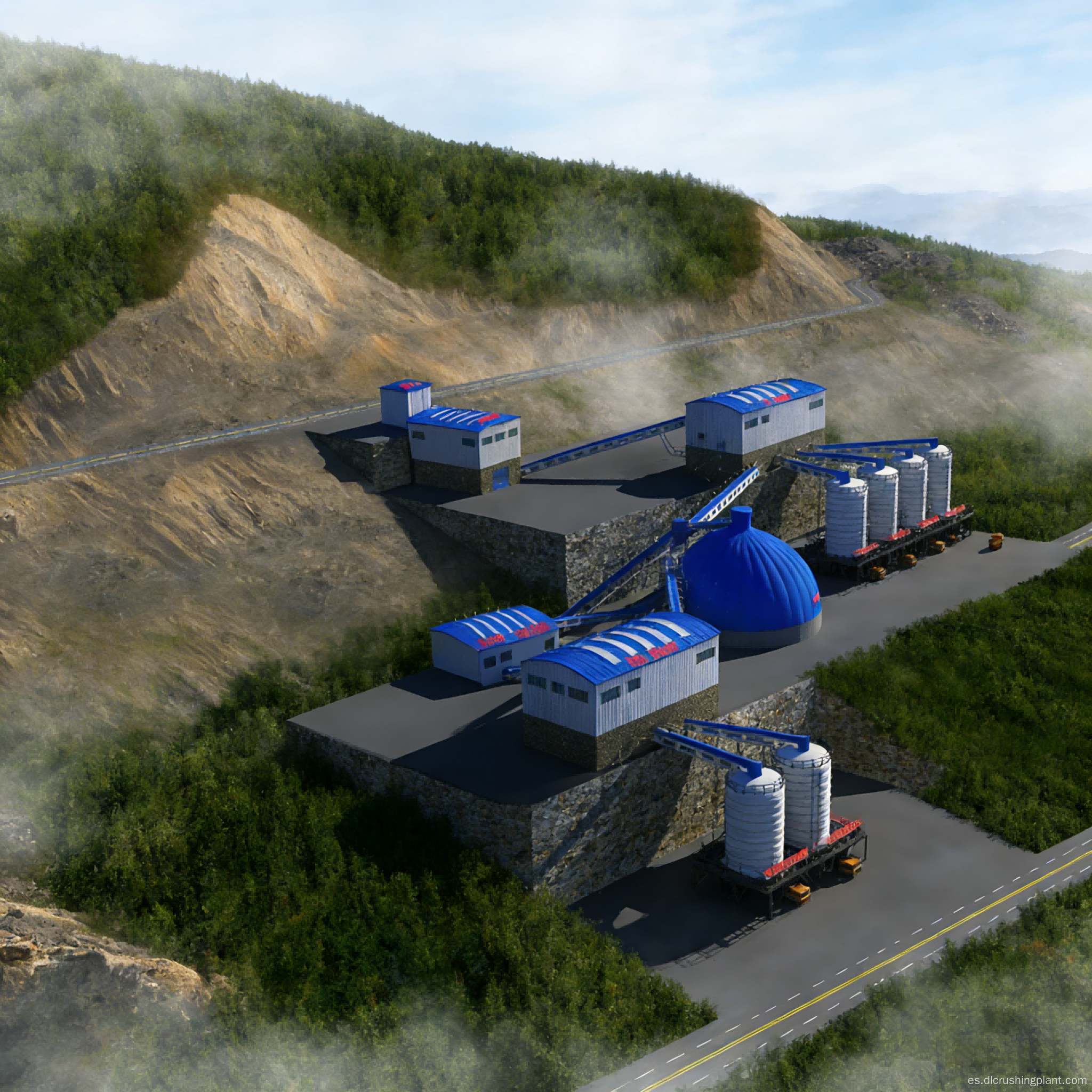

Solución completa de línea de producción para la coproducción de agregados ultrafinos y arena manufacturada

Criba de clasificación multicapa para línea de producción de arena de árido fino

Descripción general del proyecto de línea de producción de agregados y arena de piedra caliza

Los requisitos de tamaño de agregado en campos como el concreto de alto rendimiento, el mortero mezclado en seco y los materiales de construcción especiales exceden con creces los del concreto premezclado ordinario, lo que requiere gradaciones de agregados ultrafinos como 0,4 a 1 mm y 0 a 0,4 mm, que no pueden cumplirse con los métodos de cribado grueso de las líneas de producción tradicionales de arena y grava. Esta solución se especializa en la producción de áridos calizos ultrafinos y arenas finas manufacturadas, con una capacidad diseñada de 300 toneladas métricas por hora. Emplea una trituradora de martillo pesado PCZ1512 para la trituración primaria, seguida de una máquina de fabricación de arena de doble rotor ZSJ1213 para la producción de arena en circuito cerrado, combinada con cuatro cribas vibratorias finas livianas de la serie YKQ (2 × 2YKQ2460 + 2 × 3YKQ2460), capaces de producir simultáneamente cuatro grados de agregado ultrafino: 2–3 mm, 1–2 mm, 0,4–1 mm y 0–0,4 mm, así como arena fina de 0,5 mm específica para hormigón de alto rendimiento. Las cribas livianas YKQ utilizan tecnologías de cribado fino, como la malla de cuerdas de piano, resolviendo eficazmente el problema de la obstrucción de los poros causada por materiales ultrafinos, con una eficiencia de cribado superior en más del 20 % a la de las cribas YKZ convencionales.

Línea de producción de arena caliza y agregados Flujo de proceso personalizado

Materias primas (piedra caliza, trozos grandes) → Alimentador vibratorio ZGC1238 (alimentación uniforme + cribado previo para eliminar la tierra) → Trituradora de martillo pesado PCZ1512 (trituración de una sola etapa con procesamiento de una sola pasada) → Cinta transportadora principal → 2 unidades de cribas vibratorias 2YKQ2460 (clasificación fina, que produce cuatro grados de agregado terminado: 2–3 mm, 1–2 mm, 0,4–1 mm y 0–0,4 mm) → El material mayor de 3 mm y el polvo fino menor de 0,5 mm ingresan al silo intermedio → Máquina de producción de arena de doble rotor ZSJ1213 (fabricación y conformación de arena en circuito cerrado) → 2 × cribas vibratorias 3YKQ2460 (que producen agregado de 2–3 mm + arena fina de 0–0,5 mm específicamente para concreto de alto rendimiento) → Material no conforme (>3 mm o <0,5 mm) se devuelve a través de un transportador al silo intermedio y se vuelve a alimentar al productor de arena, formando un ciclo de circuito completamente cerrado.

Línea de producción de arena caliza y agregados Servicios EPC

Diseño personalizado de pruebas de materias primas y procesos de cribado de tamaños de partículas ultrafinas; fabricación de equipos completos (ZGC1238 + PCZ1512 + ZSJ1213 + 4 cribas vibratorias YKQ + cintas transportadoras + sistema de control eléctrico); selección de mallas finas para mallas ligeras YKQ y soluciones antiobstrucción; instalación, puesta en servicio y operación de prueba integrada de toda la línea; formación de operadores; y suministro garantizado de piezas resistentes al desgaste y mallas finas.

Estudio de caso del proyecto en el extranjero de la línea de producción de agregados y arena de piedra caliza

Línea de producción de arena de agregado fino de piedra caliza de 300 TPH en la provincia de Baluchistán, Pakistán (puesta en servicio en abril de 2024):

El cliente es un proveedor de materiales de construcción que presta apoyo al Corredor Económico China-Pakistán (CPEC) en Pakistán y suministra principalmente hormigón de alto rendimiento para el puerto de Gwadar y los proyectos de carreteras. Los requisitos de tamaño de agregado son extremadamente precisos: se necesitan agregados ultrafinos de 0,4 a 1 mm y de 0 a 0,4 mm para el concreto marino de alto rendimiento C60. Nuestra empresa configuró una solución que comprende una trituradora de martillos de servicio pesado PCZ1512, una máquina fabricadora de arena de doble rotor ZSJ1213 y cuatro cribas vibratorias finas YKQ, lo que permite que una única línea de 300 TPH produzca simultáneamente cinco grados de productos terminados ultrafinos. Después de que comenzó la producción, la eficiencia del cribado para el agregado ultrafino de 0,4 mm alcanzó el 92 % (en comparación con sólo alrededor del 70 % con los cribas convencionales), y el producto terminado se utiliza íntegramente en el hormigón de alto rendimiento para los rompeolas y muelles del puerto de Gwadar, logrando una resistencia a la compresión de C65.

"El sistema de cribado ultrafino es extraordinario. Ahora estamos produciendo agregados de 0,4 a 1 mm y de menos de 0,4 mm que simplemente no podíamos producir antes. Nuestro hormigón marino C60+ para el puerto de Gwadar ahora cumple con las especificaciones internacionales y la eficiencia del cribado es mucho mejor que nuestra configuración anterior". — Ingeniero jefe, Materiales de construcción de Baluchistán, Pakistán

Preguntas frecuentes sobre la línea de producción de arena y agregados de piedra caliza

P: ¿Cuál es la diferencia entre la pantalla liviana YKQ y la pantalla YKZ estándar?

R: La serie YKQ es una criba vibratoria liviana diseñada específicamente para cribar materiales de grano fino. Presenta baja amplitud y alta frecuencia, y cuando se combina con malla de alambre de piano o pantallas de malla fina de poliuretano, resuelve eficazmente el problema de obstrucción en materiales ultrafinos de menos de 0,4 mm. Línea de producción de agregados de grava y arena fina Su eficiencia de cribado es más de un 20% mayor que la del tamiz de servicio pesado YKZ, lo que la hace particularmente adecuada para clasificar agregados ultrafinos en el rango de 0 a 3 mm.

P: ¿Cuáles son las aplicaciones de los agregados ultrafinos de menos de 0,4 mm?

R: Los agregados ultrafinos en el rango de 0 a 0,4 mm son materias primas clave para materiales de construcción especiales, como concreto de alto rendimiento, concreto autocompactante, mortero mezclado en seco y lechada. Rellenan la brecha de tamaño entre las partículas de cemento y la arena fina convencional, mejorando la trabajabilidad y densidad del concreto al tiempo que mejoran la resistencia a la compresión y la durabilidad. Trituración ultrafina y fabricación de arena de piedra caliza mediante un sistema de doble rotor.

P: ¿Por qué la máquina fabricadora de arena de doble rotor es adecuada para la producción de arena ultrafina?

R: En la máquina fabricadora de arena de doble rotor ZSJ1213, los dos rotores giran a alta velocidad en direcciones opuestas. El material sufre múltiples impactos y colisiones entre los rotores, lo que da como resultado una alta proporción de trituración y un tamaño de partícula de salida fino y controlable. La proporción de partículas de 0 a 0,5 mm en el producto final puede alcanzar más del 60% y la forma de las partículas es redondeada, muy parecida a la arena natural, lo que la convierte en el equipo ideal para producir arena manufacturada ultrafina.Trituración con martillo de servicio pesado en una línea completa de fabricación de arena de piedra caliza.
