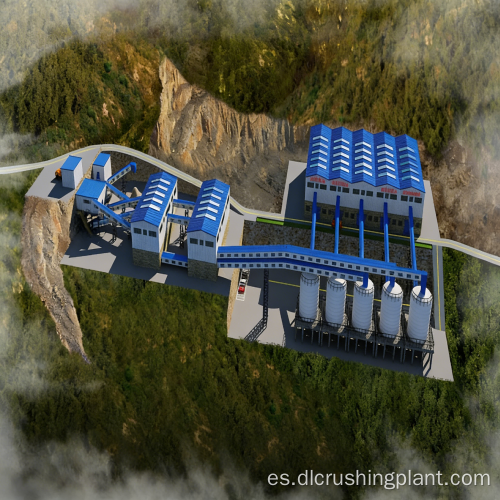

Cadena de producción de detección de retransmisión de piedra caliza de alta capacidad salida precisa de dos etapas eficiente

Sistema de trituración de agregados de piedra caliza de 2000 toneladas métricas

Descripción general del proyecto de línea de producción de piedra caliza

Esta solución es un sistema de producción de áridos calizos con una capacidad de 2.000 toneladas métricas por hora. Emplea una configuración de trituración de dos etapas que consta de una trituradora de martillos de servicio pesado PCZ1820 para la trituración primaria y dos trituradoras de martillos PC1220 para la trituración secundaria, combinadas con ocho cribas vibratorias de dos pisos 2YKZ3070 dispuestas en dos grupos para clasificación secuencial (las primeras cuatro para precribado y las últimas cuatro para clasificación fina), para producir cuatro grados de agregado terminado. El sistema está diseñado como una base de suministro de agregados a gran escala para proyectos de infraestructura, logrando un equilibrio entre la precisión del cribado y la capacidad de procesamiento a una tasa de producción de 2000 toneladas métricas por hora. El desafío principal de las líneas de producción de alta capacidad es que el cribado de un solo lote lucha por equilibrar el alto rendimiento con la clasificación fina: o el área de cribado es insuficiente, lo que provoca que se escape material de gran tamaño, o el número de cribas es excesivo, lo que genera una gran huella. Esta solución resuelve este conflicto a través de un enfoque de “cribado de relevo”: las primeras cuatro cribas separan rápidamente el material de gran tamaño y eliminan las partículas de gran tamaño, que luego se envían a una trituradora de conformación para su posterior trituración, mientras que el material de tamaño inferior calificado pasa a las cuatro cribas traseras para una clasificación fina. Cada conjunto de cribas tiene su propio enfoque y no compite por el material, logrando una clasificación precisa con una capacidad de 2.000 toneladas métricas con un número razonable de unidades.

Línea de producción de piedra caliza Flujo de proceso personalizado

Un alimentador vibratorio ZGC2050 alimenta de manera uniforme y continua grandes trozos de materia prima de piedra caliza a una trituradora de martillos de alta resistencia PCZ1820 para la trituración primaria. Después de la trituración, el material se transporta a través de la cinta principal a las primeras cuatro cribas vibratorias 2YKZ3070 para el precribado primario, de donde se separa una porción del agregado terminado. El material de gran tamaño y que no se adapta desde la parte superior de la criba se devuelve a través de una correa de retorno a una trituradora de conformación tipo martillo PC1220 para una trituración fina (dos trituradoras de conformación funcionan en una configuración de uno activo y otro en espera o en paralelo). Después de la trituración fina, el material regresa a través de una cinta transportadora de retorno a la cinta transportadora principal, donde se mezcla con material fresco de la etapa de trituración primaria y se vuelve a alimentar a las primeras cuatro cribas para su clasificación. El material que cumple con las especificaciones después de pasar por las primeras cuatro cribas se transporta mediante una correa a las siguientes cuatro cribas vibratorias 2YKZ3070 para una clasificación secundaria fina, separando secuencialmente tres grados de agregado terminado. El material no conforme se devuelve al PC1220 para su recirculación y trituración. Todo el sistema forma un proceso de circuito cerrado de tres etapas de “trituración primaria → precribado → trituración fina → recribado → clasificación fina”, en el que el material de gran tamaño se procesa progresivamente y los tamaños de partículas del producto terminado se separan con precisión en cada etapa. Toda la línea cuenta con cintas transportadoras cerradas, y la trituradora, así como todos los puntos de cribado, están equipados con colectores de polvo con cámara de mangas de chorro pulsado.

Alcance del servicio EPC de la línea de producción de piedra caliza

Brindamos servicios llave en mano de EPC de proceso completo, que van desde la exploración de recursos minerales y el diseño de procesos hasta la fabricación y suministro de equipos completos, instalación y puesta en servicio, así como capacitación de personal y gestión de operación y mantenimiento. El equipo incluye alimentadores vibratorios serie ZGC, trituradoras de martillos de servicio pesado serie PCZ, trituradoras formadoras de martillo serie PC, cribas vibratorias serie YKZ, cintas transportadoras tipo caja completamente cerradas, sistemas de recolección de polvo con bolsa de pulso, silos de almacenamiento de productos terminados y sistemas de control eléctrico centralizado. El plazo de ejecución del proyecto es de cinco a siete meses. Se proporciona soporte técnico gratuito y suministro de piezas de desgaste durante el período de garantía, y se pueden ubicar ingenieros en el sitio para brindar orientación sobre operación y mantenimiento.

Estudio de caso del proyecto de línea de producción de piedra caliza

El proyecto de base de agregados de piedra caliza en la región de Dodoma en Tanzania fue realizado para un importante contratista de construcción de África Oriental responsable del suministro de agregados para la conversión al ancho estándar del ferrocarril central de Tanzania y la construcción de la nueva ciudad de Dodoma. El proyecto requirió la construcción de una base de suministro de agregados con una capacidad de producción anual de 5 millones de toneladas métricas. Tras la puesta en marcha de la línea de producción de cribado de relevo de 2000 toneladas métricas entregada por nuestra empresa, se han suministrado sistemáticamente cuatro grados de productos terminados a proyectos de construcción de balasto de ferrocarril, plantas de hormigón premezclado y subbases de carreteras. La configuración de cribado en tándem mantiene la desviación en la gradación del producto terminado dentro de un rango extremadamente estrecho con una capacidad de 2000 toneladas métricas por día, y nunca ha habido quejas sobre partículas de gran tamaño. Después de un año y medio de operación, la disponibilidad general del equipo de la línea superó el 91% y la disposición en tándem de las ocho cribas ha aumentado la eficiencia de cribado en aproximadamente un 20% en comparación con las soluciones de cribado convencionales de una sola etapa.

Comentarios de los clientes (inglés): "La configuración de cribado en tándem fue el diferenciador clave. A 2000 TPH, lograr una nivelación precisa es un verdadero desafío, pero los grupos de cribas de dos etapas lo manejan perfectamente. Las primeras cuatro cribas realizan la separación aproximada y las cuatro segundas se encargan de la clasificación fina. Hemos estado suministrando agregados para el proyecto ferroviario SGR de Tanzania, donde las especificaciones son muy estrictas; esta planta nunca ha fallado en un control de calidad. Estamos muy impresionados con la lógica detrás del diseño del proceso".

Preguntas frecuentes sobre la línea de producción de piedra caliza

P: Con ocho pantallas funcionando en dos grupos, ¿es complejo el sistema de control?

R: No, no lo es. Ambos grupos de detección están controlados centralmente por el DCS. La precribado en el grupo delantero y la nivelación fina en el grupo trasero funcionan automáticamente en coordinación según parámetros preestablecidos. Trituradora de martillos de alta capacidad que forma el sistema de circuito cerrado Los operadores solo necesitan monitorear los parámetros operativos; no es necesario realizar ajustes manuales en la distribución del flujo de material.

P: ¿Las dos trituradoras de conformación funcionan a plena capacidad las 24 horas del día?

R: No necesariamente. La cantidad de material recirculado fluctúa con el tamaño de la materia prima y la demanda del producto terminado. Equipo de clasificación y cribado de piedra caliza de dos etapas Durante los períodos de baja carga, solo es necesario operar una trituradora, mientras que la otra puede apagarse para mantenimiento o mantenerse en espera, lo que reduce el consumo de energía y el desgaste.

P: ¿Se pueden ajustar los rangos de tamaño de partículas para los cuatro grados de producto según sea necesario?

R: Sí. Las especificaciones de la malla de cribado para las etapas de cribado primaria y secundaria se pueden reemplazar y ajustar de forma independiente, lo que permite una configuración flexible de los rangos de tamaño de partículas para cada grado para cumplir con las especificaciones técnicas de los agregados en diferentes proyectos. Sistema de clasificación y conformación de dos etapas de piedra caliza.

Toma acción ahora

Para obtener las especificaciones técnicas de esta solución o una cotización personalizada, comuníquese con nuestro equipo de consultoría en ingeniería minera. Proporcionaremos un diseño de proceso personalizado adaptado a las características de su fuente de mineral y los requisitos de su producto terminado.
