Diseño integrado de un proceso de trituración de martillos de una sola etapa para una línea de producción de trituración de cal calcinada de alta eficiencia

Esta solución es una línea de producción de cal triturada de 600 toneladas métricas por hora centrada alrededor de una trituradora de martillos de alta resistencia. Integra cinco funciones clave (alimentación, trituración, cribado, almacenamiento y control de polvo ambiental) en un solo sistema, diseñado específicamente para el procesamiento de materias primas para materiales de construcción y productos de calcio. La cal calcinada se produce mediante la calcinación de piedra caliza a alta temperatura. Tiene una textura suave y es propenso a la pulverización. Las soluciones convencionales de trituración de múltiples etapas implican procesos largos, numerosos equipos y una importante dispersión de polvo. Esta solución aborda estos desafíos a través de un diseño integrado, que presenta un diseño compacto de los equipos durante todo el proceso, lo que permite una operación integral desde la alimentación hasta el almacenamiento del producto terminado; Una trituradora de martillos de una sola etapa reemplaza las configuraciones de múltiples etapas, eliminando la necesidad de una trituración fina secundaria de materias primas con un tamaño de bloque máximo de 650 milímetros, reduciendo así la inversión en equipos en aproximadamente un 30% en comparación con las soluciones tradicionales que utilizan trituradoras de mandíbulas y trituradoras de cono; La estructura completamente cerrada, combinada con un sistema de recolección de polvo por impulsos, controla eficazmente las emisiones de polvo durante el proceso de producción de cal viva procesada, lo que garantiza un entorno de producción limpio.

La materia prima de cal calcinada se carga en la plataforma de alimentación mediante un cargador. Un alimentador vibratorio alimenta de manera uniforme y continua trozos de no más de 650 milímetros en una trituradora de martillos de alta resistencia para trituración en una sola etapa. La trituradora de martillos aprovecha al máximo la textura suave de la cal calcinada para lograr el tamaño de partícula objetivo en una sola operación de trituración por impacto, lo que da como resultado un tamaño de partícula de salida uniforme y una proporción controlable de material pulverizado. Después de la trituración, el material se transporta a través de una cinta transportadora a una criba vibratoria para su clasificación. El producto terminado se clasifica en múltiples grados de materiales de construcción y productos de calcio según los requisitos del cliente. Los productos calificados del proceso de cribado ingresan al silo de almacenamiento de producto terminado, mientras que una pequeña cantidad de material de gran tamaño regresa a la trituradora de martillos a través de una cinta transportadora de retorno para su trituración secundaria. Toda la línea emplea cintas transportadoras tipo caja completamente cerradas, con colectores de polvo de bolsa de pulso instalados en la entrada de alimentación de la trituradora, la salida de descarga de la criba y los puntos de transferencia de material. El diseño integrado de toda la línea ahorra espacio y es fácil de operar; Las inspecciones diarias pueden ser realizadas por un solo operador.

Brindamos servicios llave en mano de EPC de proceso completo, que van desde estudios de sitio, diseño de procesos, fabricación y suministro del conjunto completo de equipos, instalación y puesta en servicio, hasta capacitación del personal y gestión de operación y mantenimiento. El equipo incluye alimentadores vibratorios, trituradoras de martillos de servicio pesado, cribas vibratorias, cintas transportadoras tipo caja completamente cerradas, sistemas de recolección de polvo con bolsa de pulso, silos de almacenamiento de productos terminados y sistemas de control eléctrico centralizados. El diseño integrado permite el premontaje y la puesta en servicio del equipo antes del envío, lo que resulta en un corto período de instalación en el sitio. El plazo de ejecución del proyecto es de tres a cuatro meses, con soporte técnico gratuito y suministro de piezas de desgaste durante el período de garantía.

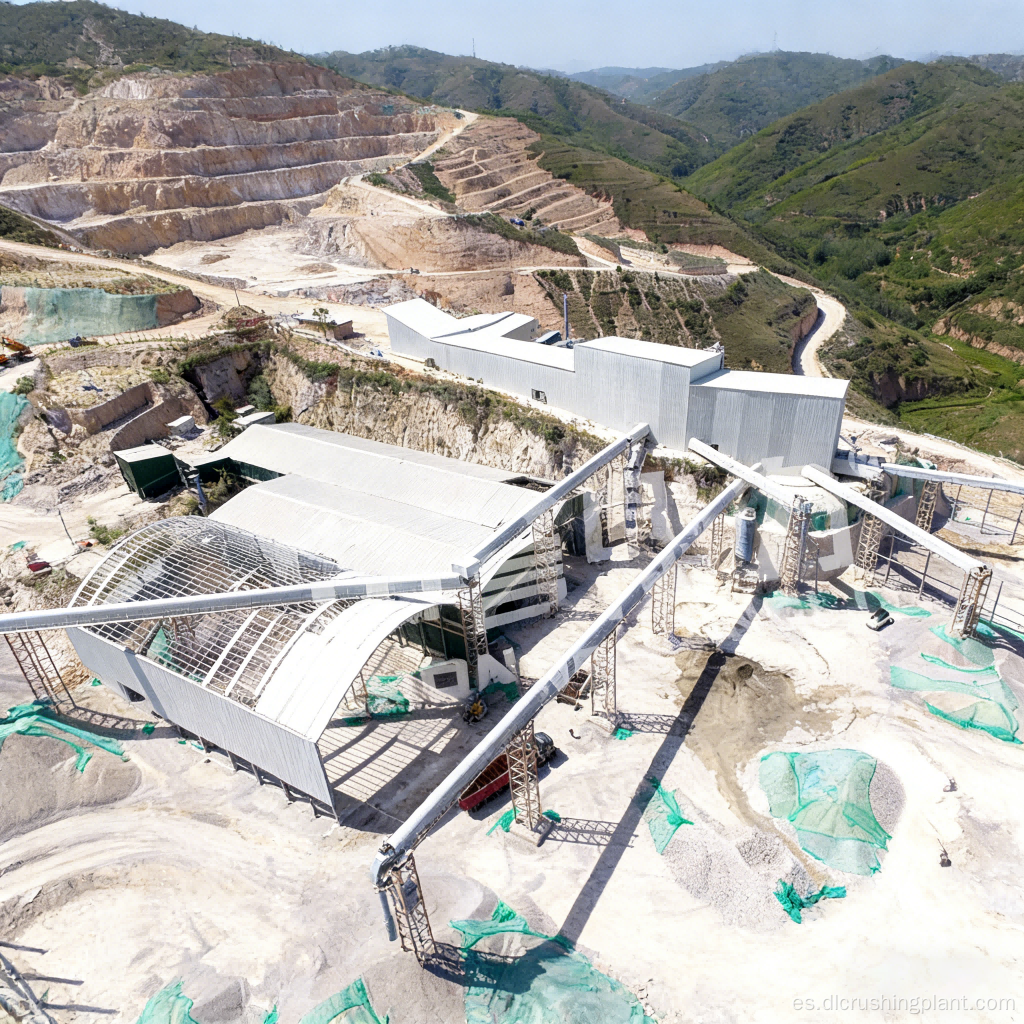

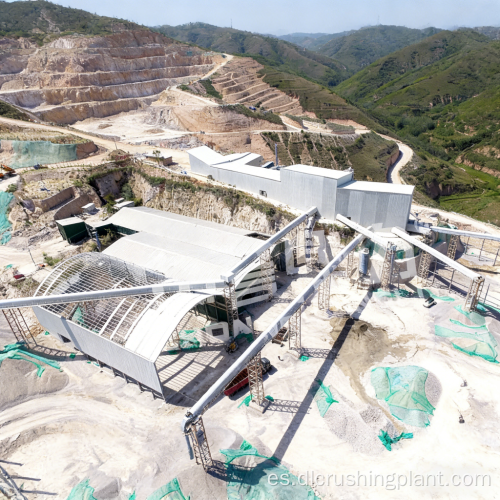

El proyecto de procesamiento de cal calcinada en Gujarat, India, se llevó a cabo para una importante empresa local de hornos de cal. La piedra caliza se calcina en un horno vertical para producir trozos de cal calcinada, que deben triturarse y clasificarse en materias primas para materiales de construcción y productos de calcio para abastecer a las fábricas cercanas de ladrillos aireados, a los productores de masilla de cal y a los talleres de desulfuración de las acerías. Anteriormente, el cliente dependía de varias trituradoras de mandíbulas pequeñas para el procesamiento descentralizado, lo que generaba altos niveles de polvo y una capacidad de producción insuficiente. Después de que se puso en marcha nuestra línea de producción de trituradora de martillos integrada de 600 toneladas métricas, una sola línea reemplazó las cuatro líneas de producción separadas originales del cliente, casi triplicando la capacidad de producción. El sistema de recolección de polvo completamente cerrado redujo la concentración de polvo en el taller a una décima parte del nivel original y el número de operadores se redujo de doce a tres. Después de dos años de funcionamiento, la tasa operativa general del equipo superó el 92% y el tamaño de las partículas del producto terminado cumplió consistentemente con las especificaciones técnicas requeridas por las plantas de ladrillos aireados y las unidades de desulfuración.

Comentarios de los clientes (inglés): "Nuestra configuración anterior consistía en cuatro trituradoras de mandíbulas pequeñas separadas con polvo por todas partes. Esta única línea integrada las reemplazó a todas, entregando mayor rendimiento y una fracción del polvo. El flujo de proceso corto es perfecto para la cal quemada: se tritura fácilmente, por lo que no necesitamos trituración en varias etapas. La estructura cerrada pasó nuestra inspección ambiental sin un solo problema. Después de dos años, esta es, con diferencia, la sección más limpia y confiable de toda nuestra planta de cal".
