Línea de procesamiento de mineral de hierro de 3000 TPH, trituradora giratoria horizontal, trituración primaria subterránea, baja inversión, alto rendimiento

Esta línea de producción está construida alrededor de la trituradora giratoria horizontal instalada directamente dentro del túnel minero para la trituración primaria, combinada con trituradoras de mandíbulas, cribas vibratorias circulares y cintas transportadoras para el procesamiento secundario y terciario. La trituradora giratoria horizontal es específicamente adecuada para condiciones de minería subterránea: su baja altura de instalación elimina la necesidad de trabajos de cimentación civil profunda, mientras que su fuerte capacidad de trituración maneja mineral de hierro de alta dureza en grandes volúmenes de rendimiento. El bajo desgaste del equipo y un flujo de procesamiento simple dan como resultado costos operativos reducidos y un rápido retorno de la inversión.

Descripción general del proyecto

Flujo de proceso

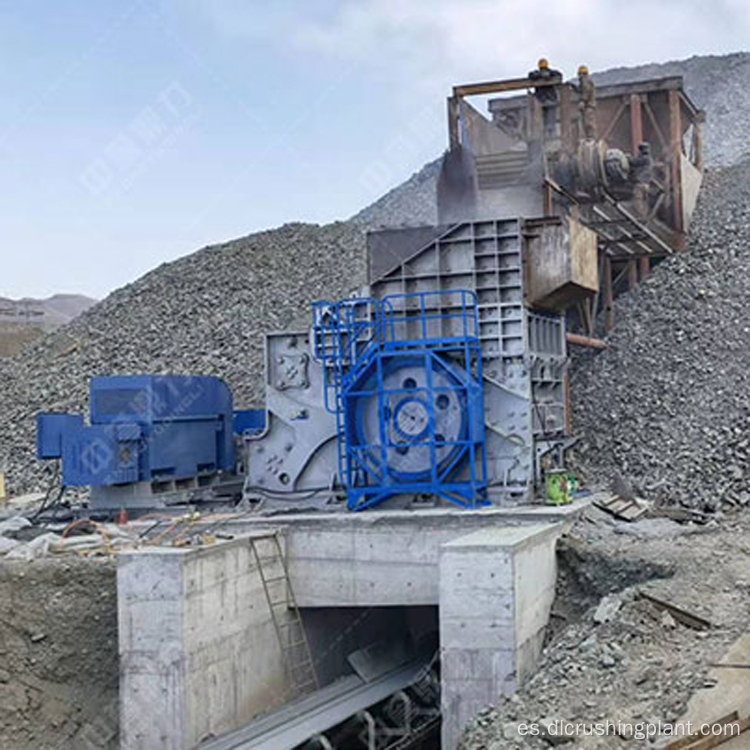

El mineral de hierro crudo extraído mediante minería subterránea se alimenta directamente a la trituradora giratoria horizontal instalada dentro del túnel minero. La trituradora reduce grandes bloques de mineral a tamaños adecuados para el transporte con cinta transportadora, lo que elimina la necesidad de una infraestructura de trituración primaria a nivel de la superficie y reduce significativamente la inversión en construcción civil. Su baja altura de instalación se adapta naturalmente a las limitaciones espaciales de los túneles subterráneos, y su robusto mecanismo de trituración maneja la alta dureza y abrasividad del mineral de hierro con una mínima pérdida por desgaste.

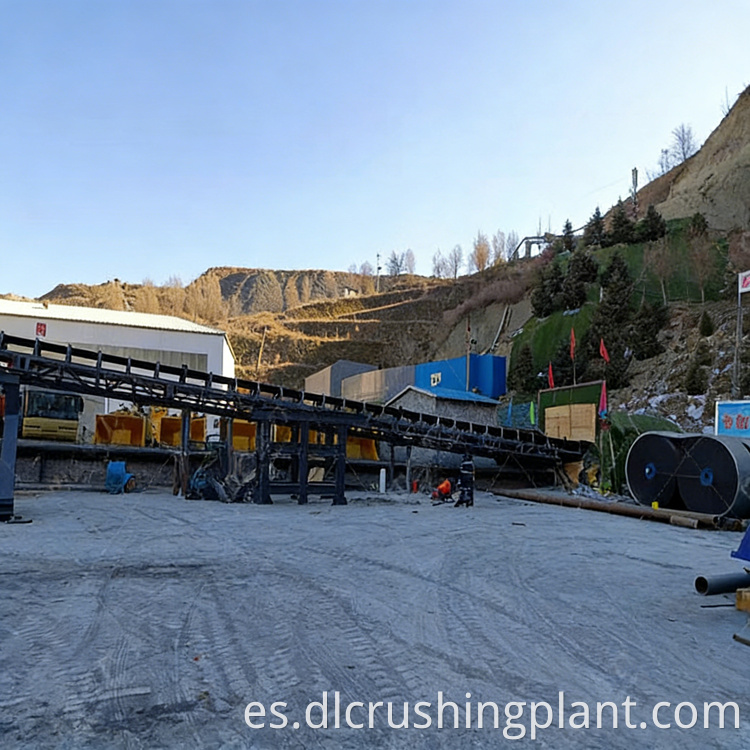

El material primario triturado se transporta mediante cintas transportadoras fuera del túnel y se transfiere al equipo de trituración secundario (trituradoras de mandíbulas) para reducir aún más el tamaño. La línea de producción está dispuesta a lo largo del terreno montañoso natural, minimizando los movimientos de tierras y permitiendo que el sistema de transporte siga la pendiente de manera eficiente. Después de la trituración secundaria, el material ingresa a la trituración terciaria y a las cribas vibratorias circulares para su clasificación de tamaño final, produciendo un producto terminado con una excelente forma de partículas que cumple con los requisitos para el beneficio posterior o el uso directo.

Servicio EPC

Zhongyu Dingli diseñó e instaló esta línea de producción de mineral de hierro de 3000 TPH como una solución completa adaptada a las condiciones de minería subterránea y al terreno montañoso del sitio. Nuestro alcance EPC cubre:

• Evaluación del sitio y diseño de instalaciones subterráneas.
• Selección de equipos optimizada para aplicaciones subterráneas y de alta dureza
• Ingeniería civil y estructural en terreno montañoso.

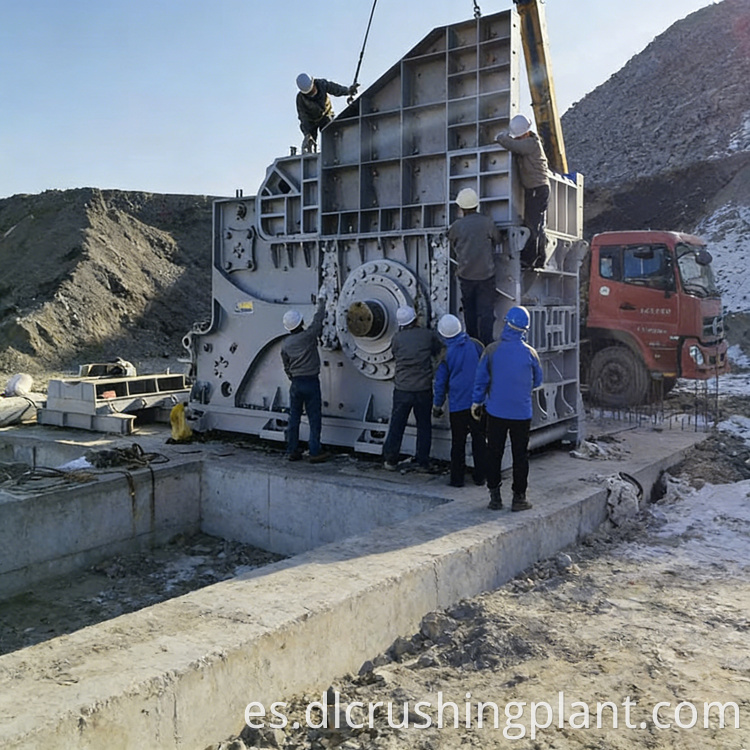

• Suministro completo de equipos, instalación y alineación de túneles.
• Diseño e instalación del sistema de cinta transportadora.
• Puesta en marcha, formación de operadores y soporte posventa.

Datos del caso

• Producción: 3.000 TPH
• Material: mineral de hierro (alta dureza)
• Trituradora primaria: Trituradora giratoria horizontal, instalada en un túnel minero subterráneo
• Equipo secundario: trituradora de mandíbulas + criba vibratoria circular
• Disposición del sitio: a lo largo de terreno montañoso: movimientos de tierra mínimos, baja inversión civil
• Ventajas clave: baja altura de instalación, baja pérdida por desgaste, flujo de proceso simple, retorno de la inversión rápido

Preguntas frecuentes

P1: ¿Por qué se prefiere la trituradora giratoria horizontal para la trituración primaria subterránea de mineral de hierro?

Los entornos de minería subterránea imponen estrictas restricciones de altura que las trituradoras giratorias y de mandíbulas convencionales no pueden cumplir sin una extensa excavación civil. El diseño de bajo perfil de la trituradora giratoria horizontal encaja directamente dentro de túneles mineros estándar, eliminando la costosa construcción de cimientos profundos. Al mismo tiempo, ofrece la alta fuerza de trituración y la gran apertura de alimentación necesarias para manejar el mineral de hierro puro, combinando la eficiencia espacial con la capacidad de rendimiento necesaria para una línea de producción de 3000 TPH.

P2: ¿Cuáles son las ventajas de construir la línea de producción a lo largo del terreno montañoso?

Seguir el contorno natural de la montaña permite que la red de cinta transportadora utilice transporte asistido por gravedad siempre que sea posible, lo que reduce los requisitos de potencia del motor del transportador y el consumo de energía. También elimina la necesidad de nivelar grandes áreas de laderas, lo que reduce drásticamente el volumen de movimiento de tierras y el costo de la construcción civil. El resultado es una menor inversión general en el proyecto y un cronograma de construcción más rápido en comparación con diseños de plantas en terreno plano que requieren una preparación exhaustiva del sitio.

P3: ¿Cómo garantiza este proceso de trituración de tres etapas que el producto final cumpla con los requisitos de beneficio?

La trituración primaria en el túnel reduce el mineral a tamaños transportables por cinta transportadora. La trituración de mandíbula secundaria reduce el material al rango de tamaño intermedio, y la trituración terciaria combinada con la clasificación de criba vibratoria circular produce una gradación del producto final con una forma de partícula consistente. Cada etapa está dimensionada para mantener un rendimiento de 3000 TPH sin cuellos de botella, y la criba vibratoria circular garantiza que las partículas de gran tamaño se devuelvan para volver a triturarlas en lugar de pasar a través de ellas, lo que garantiza que el 100 % del producto terminado cumpla con los requisitos de tamaño y forma especificados para el beneficio del mineral de hierro.
