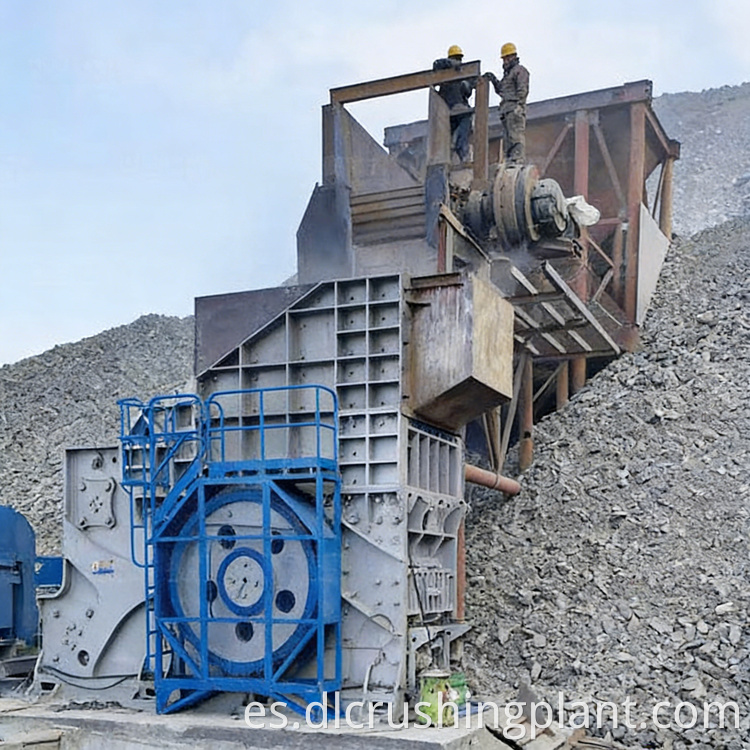

Trituradora giratoria avanzada DLHGC para trituración de mineral de hierro con baja altura de alimentación y capacidad de unidad única de 3500 TPH

Descripción general del proyecto

La trituradora giratoria horizontal DLHGC es una solución avanzada de trituración primaria diseñada específicamente para el procesamiento de mineral de hierro. Con una producción de una sola unidad que varía de 1400 a 3500 TPH y un tamaño de descarga de 200 mm o menos, ofrece el rendimiento de trituración que tradicionalmente requería un proceso de trituración de roca dura de tres etapas, que ahora se puede lograr en solo dos etapas. La innovación de ingeniería más importante radica en su altura de alimentación reducida, aproximadamente entre un 50% y un 60% menor que la de una trituradora giratoria tradicional, lo que se traduce directamente en una reducción de un 60% a un 70% en los costos de construcción de infraestructura, incluidos los cimientos de la trituradora, la plataforma de alimentación y las obras de ingeniería civil. Al adoptar una estructura de ensamblaje de elevación, el DLHGC presenta un período de instalación corto y una alta capacidad de equipo, lo que lo convierte en la trituradora primaria ideal para minas de mineral de hierro a gran escala que buscan minimizar el gasto de capital y maximizar el rendimiento.

Flujo de proceso

El mineral de hierro extraído de la mina se alimenta directamente a la trituradora giratoria horizontal DLHGC, que realiza una trituración primaria de alta capacidad con un tamaño de descarga controlado a 200 mm o menos. Gracias a esta especificación de descarga primaria fina, el proceso tradicional de trituración de roca dura de tres etapas, que generalmente comprende trituración primaria de mandíbula, trituración secundaria de cono y trituración fina terciaria, se puede simplificar a una configuración más eficiente de dos etapas. El material triturado primario se transporta a la trituradora secundaria para una mayor reducción de tamaño, seguido de la clasificación con criba vibratoria. Los agregados calificados con las especificaciones objetivo se dirigen a las reservas de productos terminados, mientras que los materiales de gran tamaño se devuelven a la trituradora secundaria en un circuito cerrado. La altura de alimentación reducida del DLHGC permite que toda la estación de trituración primaria se construya a una elevación significativamente menor, lo que reduce el volumen de movimiento de tierras, la escala de los cimientos de concreto y los requisitos de estructura de acero, acelerando así los plazos de construcción del proyecto y reduciendo la inversión general.

Contenido del servicio EPC

Zhongyu Dingli ofrece una solución EPC completa llave en mano para proyectos de trituración de mineral de hierro, que abarca análisis geológico y de cuerpos minerales, diseño de procesos optimizados para características específicas del mineral de hierro, fabricación y suministro de equipos, ingeniería civil y construcción de infraestructura, instalación y puesta en servicio, capacitación de operadores y soporte posventa a largo plazo. La empresa ofrece soluciones personalizadas de trituración y procesamiento para un espectro completo de materiales que incluyen mineral de hierro, piedra azul, piedra caliza, basalto, granito, guijarros, ganga de carbón, calcita, piedra de cuarzo, dolomita, barita, diabasa, toba y piedra caliza con alto contenido de calcio, así como procesamiento específico de caolín, desechos sólidos industriales como escoria y relaves, y desechos de construcción y demolición. Desde equipos independientes individuales hasta líneas de producción completas llave en mano, y desde configuraciones de plantas fijas hasta soluciones flexibles de unidades móviles sobre orugas, todos los sistemas están integrados en un único contrato que garantiza el control del cronograma, la optimización de costos y una calidad constante durante todo el ciclo de vida del proyecto.

Casos y datos de proyectos

• Material procesado: mineral de hierro
• Rango de capacidad: 1400-3500 TPH por unidad individual
• Tamaño de descarga: ≤ 200 mm
• Reducción de la altura de alimentación: 50-60% menos que la trituradora giratoria tradicional
• Ahorro de costos de infraestructura: reducción del 60-70 % en comparación con la instalación tradicional de trituradora giratoria
• Simplificación del proceso: trituración de roca dura de tres etapas reducida a dos etapas, lo que reduce la inversión general del proyecto
• Diseño de ensamblaje: estructura de ensamblaje de elevación que permite un período de instalación corto
• Producción máxima de una sola unidad: hasta 3500 toneladas por hora

Preguntas frecuentes

P1: ¿Cómo reduce la trituradora giratoria horizontal DLHGC los costos de infraestructura en un 60-70%?

El DLHGC presenta una altura de alimentación aproximadamente entre un 50 % y un 60 % más baja que las trituradoras giratorias tradicionales, lo que reduce directamente la escala de los cimientos de las trituradoras, las plataformas de alimentación y las estructuras de acero de soporte. Menos excavación de movimiento de tierras, vertidos de concreto más pequeños y requisitos de acero estructural más livianos reducen colectivamente los costos de construcción de infraestructura entre un 60% y un 70%, lo que la hace especialmente ventajosa para proyectos mineros totalmente nuevos con presupuestos de capital ajustados.

P2: ¿Por qué el DLHGC puede simplificar un proceso de trituración de tres etapas en dos etapas para el mineral de hierro?

El DLHGC ofrece un tamaño de descarga primaria de 200 mm o menos, que es lo suficientemente fino como para alimentar directamente a una trituradora de cono secundaria sin requerir una etapa de trituración intermedia. En el procesamiento convencional de mineral de hierro, las trituradoras de mandíbulas primarias suelen producir tamaños de descarga de 300 a 350 mm, lo que requiere tres etapas para alcanzar las especificaciones del producto final. Al eliminar una etapa de trituración, el DLHGC reduce la cantidad de trituradoras, transportadores y circuitos de cribado necesarios, lo que reduce significativamente la inversión general del proyecto y la complejidad operativa.

P3: ¿Cuál es la ventaja de la estructura del conjunto de elevación en el DLHGC?

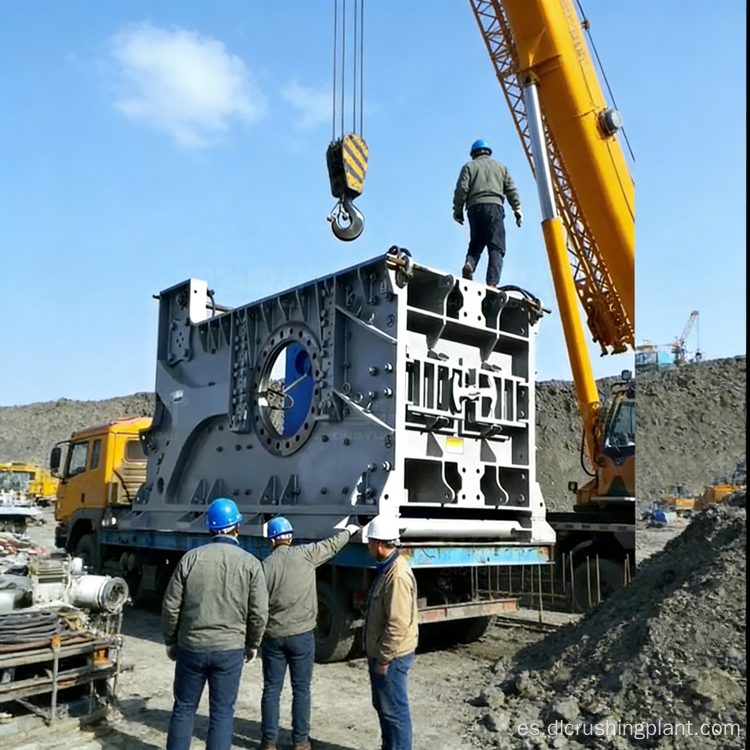

La estructura del conjunto de elevación permite preensamblar los principales componentes de la trituradora y elevarlos a su posición como módulos integrados, en lugar de ensamblarlos pieza por pieza en el sitio. Este diseño acorta el tiempo de instalación, simplifica el acceso de mantenimiento para el reemplazo de componentes y permite una rápida puesta en servicio. Combinado con los requisitos reducidos de cimentación, la DLHGC puede ponerse en funcionamiento significativamente más rápido que las trituradoras giratorias tradicionales, lo que reduce los tiempos de entrega del proyecto y acelera el retorno de la inversión para las operaciones de extracción de mineral de hierro.
