Sistema de cribado y trituración de mineral de hierro de alta eficiencia
Descripción general del proyecto de la línea de producción de mineral de hierro
Esta solución es un mineral de hierro de 1.400 a 3.500 métricos que se caracteriza por una alta dureza y una fuerte abrasividad. Las configuraciones tradicionales de tres etapas (que utilizan una trituradora giratoria convencional o una combinación de una trituradora de mandíbulas y una trituradora de cono) requieren una inversión significativa, un extenso trabajo de ingeniería civil y un largo ciclo de construcción. La trituradora giratoria horizontal DLHGC presenta una estructura horizontal, con una altura de alimentación de solo entre el 50 y el 60 por ciento de la de una trituradora giratoria convencional. Esto reduce significativamente el volumen de excavación del túnel y la cantidad de hormigón necesario para los cimientos, lo que se traduce en ahorros de costes de ingeniería civil del 60 al 70 por ciento; La instalación modular mediante grúa reduce el tiempo de construcción en el sitio a casi la mitad, y una sola unidad puede cubrir una amplia gama de capacidades de producción desde 1400 toneladas métricas hasta 3500 toneladas métricas. El sistema está diseñado para la trituración primaria de mineral en bruto en operaciones a cielo abierto de grandes minas de mineral de hierro y como etapa de alimentación para plantas de procesamiento de minerales. Al reemplazar un proceso de trituración de tres etapas por uno de dos etapas, se reduce significativamente la inversión total del proyecto y el tiempo de construcción, al tiempo que se garantiza el tamaño de partícula del producto requerido.
Línea de producción de mineral de hierro Flujo de proceso personalizado

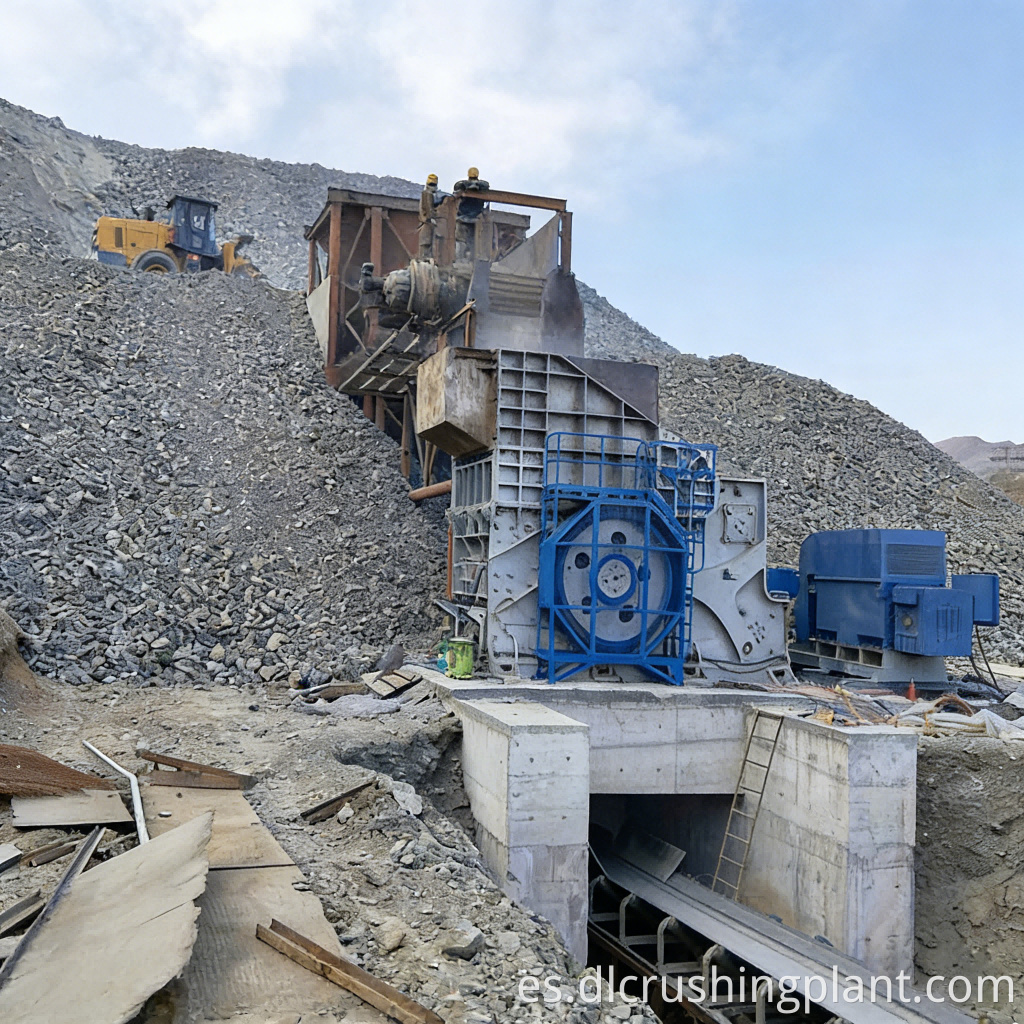

Después de la extracción mediante perforación y voladura, el mineral de hierro en bruto se descarga directamente mediante camiones volquete en la tolva de alimentación de la trituradora giratoria horizontal DLHGC, con trozos de mineral que alcanzan tamaños de más de un metro. Después de una continua compresión y trituración por parte de la trituradora, el material se descarga con un tamaño de partícula inferior a 200 milímetros y se transporta a través de una cinta transportadora a una criba vibratoria para su clasificación. El material de gran tamaño superior a 200 milímetros en la criba se transporta a través de una cinta de retorno a la trituradora secundaria (trituradora de cono o trituradora de martillo moldeador) para una trituración fina secundaria. Después de una trituración fina, el material regresa al sistema de cribado para formar un ciclo de circuito cerrado. El material de tamaño inferior calificado se transporta mediante una correa al patio de almacenamiento del producto terminado o directamente a la entrada de alimentación de la planta de procesamiento de minerales. En comparación con el proceso tradicional de tres etapas, que combina trituración primaria con una trituradora de mandíbulas, trituración secundaria con una trituradora de cono y trituración terciaria con una trituradora de cono, esta solución logra el mismo tamaño de partícula final utilizando una configuración de dos etapas que consta de una sola unidad DLHGC para la trituración primaria seguida de una trituración fina secundaria. Esto elimina la necesidad de una trituradora y sus sistemas de cribado y transporte asociados, lo que da como resultado un proceso optimizado, menos equipos y mantenimiento centralizado. Se instalan colectores de polvo por impulsos y sistemas de supresión de polvo por aspersión en todos los puntos clave de trituración y cribado a lo largo de la línea para reducir la alta concentración de polvo generada durante la trituración de roca dura.
Línea de producción de mineral de hierro Alcance del servicio EPC

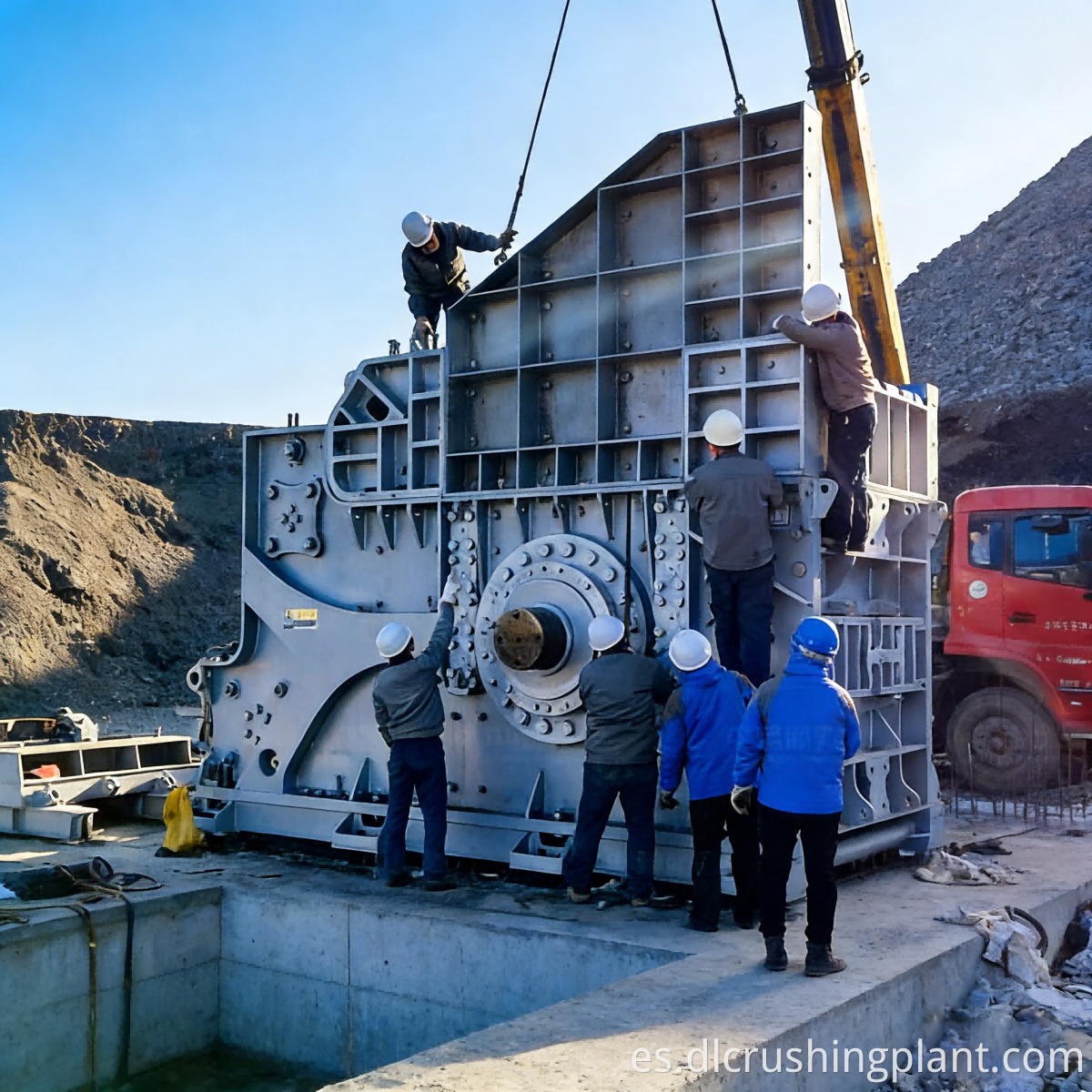

Brindamos servicios llave en mano de EPC de proceso completo, que van desde el estudio de recursos minerales, el diseño de procesos, la fabricación y el suministro del conjunto completo de equipos, la construcción de cimientos, la instalación y la puesta en servicio, hasta la capacitación del personal y la gestión de operación y mantenimiento. El equipo incluye la trituradora giratoria horizontal DLHGC, la trituradora de cono o la trituradora de martillo moldeador, cribas vibratorias serie YKZ, cintas transportadoras tipo caja completamente cerradas, sistemas de recolección de polvo con cámara de pulsos, instalaciones de almacenamiento de productos terminados y el sistema de control eléctrico centralizado DCS. Dados los requisitos de instalación modular y elevación de la trituradora giratoria horizontal DLHGC, brindamos servicios técnicos integrados que van desde el diseño de cimientos hasta los planos de elevación. El plazo de ejecución del proyecto es de cuatro a seis meses; Se proporciona soporte técnico gratuito y suministro de piezas de desgaste durante el período de garantía, y los ingenieros pueden permanecer en el sitio a largo plazo para operación y mantenimiento.
Estudio de caso del proyecto de línea de producción de mineral de hierro
El proyecto de trituración de mineral de hierro en Minas Gerais, Brasil, fue realizado para una mediana empresa minera local de mineral de hierro. El yacimiento está formado por mineral de hierro de tipo hematita, que se caracteriza por una alta dureza y una fuerte abrasividad. Después de la perforación y voladura, el mineral en bruto generalmente tiene un tamaño de partícula de 800 milímetros o más. Originalmente, el cliente planeó utilizar una configuración de tres etapas que consistía en una trituradora de mandíbulas tradicional seguida de dos etapas de trituradoras de cono, lo que habría requerido una extensa excavación de ingeniería civil, una alta inversión y un largo período de construcción. Recomendamos una solución de dos etapas utilizando la trituradora giratoria horizontal DLHGC, reemplazando la combinación tradicional de una trituradora de mandíbulas y una trituradora de cono secundaria con una sola unidad DLHGC. El material con un tamaño de partícula inferior a 200 milímetros se alimenta directamente a la etapa secundaria de trituración fina. Esta solución redujo los costos de ingeniería civil en aproximadamente un 65 % en comparación con el plan original y acortó el período de construcción en casi cuatro meses. Después de un año y medio de funcionamiento, el desgaste del revestimiento del DLHGC ha sido uniforme, con intervalos de sustitución superiores a los ocho meses. La tasa operativa general del equipo superó el 92% y el tamaño de las partículas del producto triturado cumplió consistentemente con los requisitos de alimentación de la planta de procesamiento de minerales.
Comentarios de los clientes (inglés): "La trituradora giratoria horizontal fue una revelación para nuestro proyecto. La configuración tradicional de tres etapas habría requerido una excavación profunda y cimientos de concreto masivos; el DLHGC redujo nuestro presupuesto de obras civiles en casi dos tercios. La altura de alimentación es dramáticamente menor y la instalación se completó en semanas, no en meses. Después de 18 meses de procesamiento de mineral de hematita dura, los revestimientos se mantienen mejor de lo esperado. Simplificamos el proceso de tres etapas a dos sin comprometer la calidad del producto. Este es el futuro de la trituración primaria del mineral de hierro duro”.
Preguntas frecuentes sobre la línea de producción de mineral de hierro
P: ¿Cuál es la diferencia entre una trituradora giratoria horizontal y una trituradora giratoria tradicional?
R: El DLHGC presenta una configuración horizontal con alimentación de material horizontal; su altura de alimentación es sólo del 50 al 60 por ciento de la de una trituradora giratoria vertical tradicional, lo que requiere una excavación de la cámara menos profunda y menos trabajo de cimentación. Sistema de trituración y cribado de dos etapas para mineral de hierro Si bien ambos funcionan según el principio de trituración por compresión, el método de instalación y los requisitos de ingeniería civil del DLHGC se han optimizado significativamente, lo que lo hace ideal para nuevas minas que buscan reducir costos y acelerar la construcción.
P: ¿Puede un proceso de trituración de dos etapas cumplir con los requisitos de tamaño de alimentación de un concentrador?
R: Sí. El DLHGC produce un tamaño de descarga primaria de menos de 200 milímetros; Después de una trituración fina adicional mediante una trituradora de cono secundaria o una trituradora de martillo moldeador, se puede alcanzar de manera consistente el tamaño de alimentación requerido por el concentrador. En términos de tamaño de descarga, esta configuración de dos etapas equivale a una solución tradicional de tres etapas.Equipo de suministro de materia prima para plantas de procesamiento de mineral de hierro.
P: ¿Puede una sola unidad DLHGC cubrir un rango de capacidad de producción de 1400 a 3500 toneladas métricas?
R: Sí. Al ajustar la velocidad de la manga excéntrica y el tamaño de la abertura de descarga, el DLHGC puede operar de manera flexible en una amplia gama de capacidades de producción. Línea de producción de trituradora giratoria horizontal para mineral de hierro Durante la fase inicial, cuando la producción de la mina es baja, opera con una carga baja; a medida que aumenta la producción, simplemente ajustar los parámetros puede satisfacer la mayor demanda de producción sin la necesidad de reemplazar la unidad principal.
Para obtener las especificaciones técnicas de esta solución o una cotización personalizada, comuníquese con nuestro equipo asesor de ingeniería minera. Le proporcionaremos un diseño de proceso personalizado adaptado a las características de su mineral y a los requisitos de su producto terminado.
