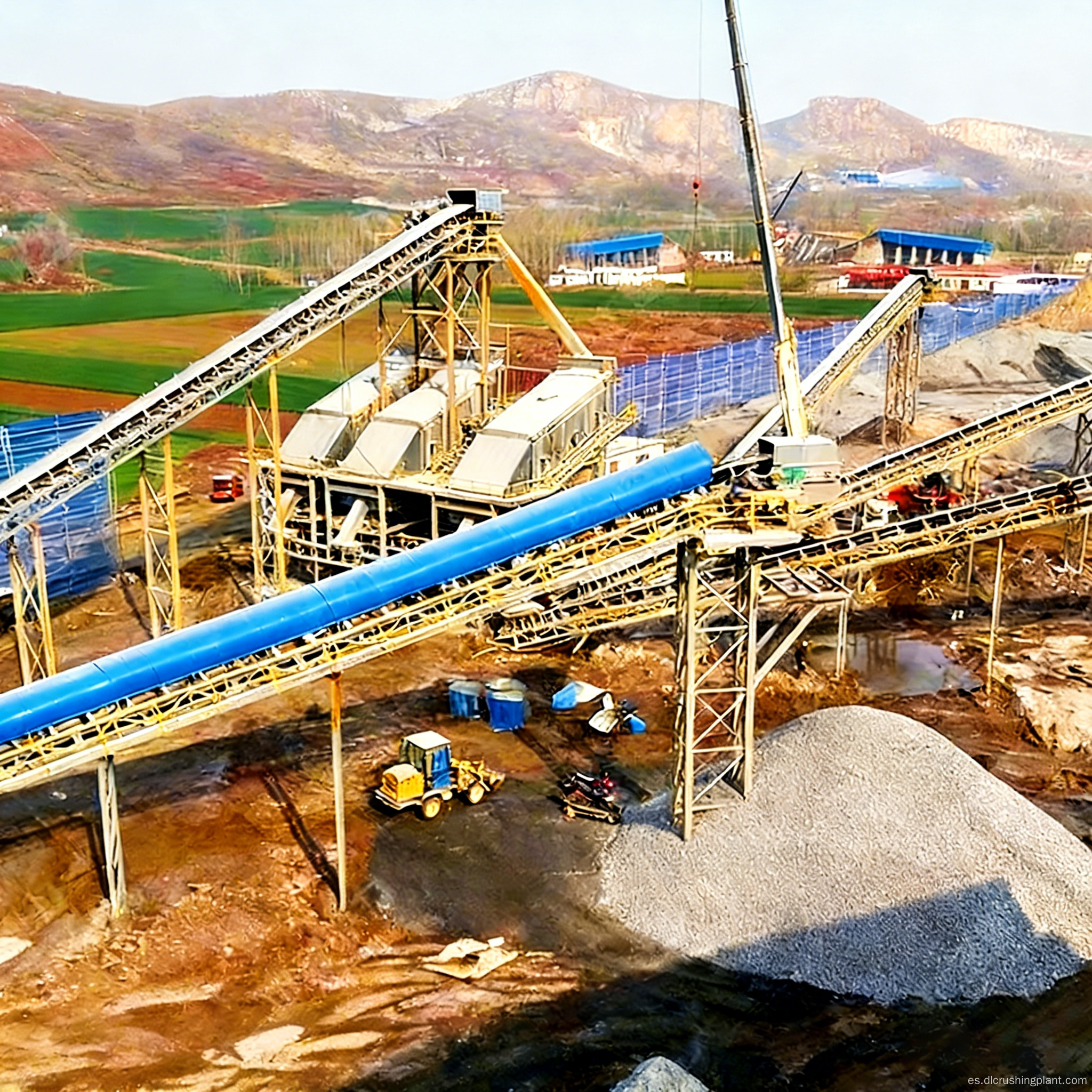

Construcción de guijarros de río en circuito cerrado completo Línea de producción de agregados Trituración de varias etapas Fabricación y lavado de arena

Esta línea de producción fue diseñada a medida por Zhongyu Dingli específicamente para guijarros de río de alta dureza (aproximadamente 7 en la escala de Mohs). Presenta una configuración flexible con una capacidad de producción de 50 a 800 toneladas métricas por hora y viene con una garantía de 1,5 años para toda la máquina. El sistema integra trituración primaria de trituradora de mandíbulas, trituración secundaria de trituradora de cono, producción de arena de tipo impacto, clasificación de cuatro etapas y lavado de arena con rueda de cangilones, logrando un rendimiento de arena del 86% con una forma y gradación de partículas cúbicas uniformes en el producto terminado.

Los productos terminados incluyen arena gruesa (0,5 mm), arena media (0,35–0,5 mm), arena fina (0,25–0,35 mm) y arena extrafina (≤0,25 mm). Se utiliza en construcción, carreteras, puentes y como medio filtrante en plantas de tratamiento de agua, reemplazando completamente la arena natural de los ríos.

Desafíos clave: La alta abrasividad de los guijarros de río provoca un rápido desgaste de las placas de martillo en las trituradoras de impacto tradicionales; el rendimiento de arena en toda la industria generalmente oscila entre solo el 50% y el 65%, lo que resulta en un alto consumo de energía debido a una recirculación ineficaz; y la gradación desigual dificulta el cumplimiento de las demandas de proyectos de ingeniería de alto nivel.

Aspectos destacados de la solución: La trituración de capas mediante trituradoras de cono reemplaza a las trituradoras de impacto, lo que extiende la vida útil del revestimiento en un 65 %; el principio "piedra sobre piedra" de la arenadora de impacto logra un rendimiento de arena del 86%; la clasificación de precisión de cuatro etapas produce simultáneamente arena gruesa, media, fina y extrafina; el lavador de arena con rueda de cangilones garantiza un contenido de lodo <1%; y todo el proceso se automatiza mediante PLC.

Trituradora de mandíbulas Trituración primaria: Los guijarros de río se introducen en la trituradora de mandíbulas a través de un alimentador vibratorio y se trituran en trozos grandes a menos de 150 mm.

Trituración fina de la trituradora de cono (circuito cerrado): el material ingresa a la trituradora de cono para la trituración fina laminar; Después del cribado, el material calificado pasa a la sección de producción de arena, mientras que el material no calificado regresa para volver a triturarse.

Fabricación de arena de impacto: La máquina de arena de impacto utiliza un mecanismo de trituración de “piedra sobre piedra” para producir arena manufacturada de forma cúbica con un rendimiento de arena del 86%.

Clasificación en cuatro etapas: una criba vibratoria circular separa el material en cuatro grados (arena gruesa, arena media, arena fina y arena extrafina) asegurando una gradación uniforme.

Lavado, almacenamiento y transporte de arena: un lavador de arena con rueda de cangilones elimina el sedimento, lo que reduce el contenido de lodo a <1%; la arena se transporta en un sistema sellado a silos de almacenamiento, con recolección de polvo por cámara de filtros.

Diseño de soluciones: Configuraciones personalizadas basadas en pruebas de materiales y gradación de objetivos; proporciona diseño 3D, simulación de gradación y estimaciones de inversión.

Fabricación de equipos: Las trituradoras de mandíbulas, trituradoras de cono, máquinas para fabricar arena, cribas vibratorias y lavadoras de arena se investigan, desarrollan y fabrican de forma independiente. Cada unidad se somete a pruebas individuales antes del envío y viene con una garantía de 1,5 años.

Instalación y puesta en marcha: orientación in situ para los trabajos de cimentación, instalación y puesta en marcha integrada, centrándose en el ajuste de la apertura de descarga de la trituradora de cono y el tamaño de malla de la criba. Las pruebas de aceptación se realizan a plena carga durante 72 horas.

Gestión de Operación y Mantenimiento: Inspecciones periódicas; reemplazo programado de revestimientos y lanzadores; diagnóstico remoto de fallas; EEE > 85%.

Proyecto EPC para arena fabricada de primera calidad a partir de River Pebbles en Riad, Arabia Saudita. El cliente es un importante contratista de construcción saudita involucrado en los proyectos NEOM New City y Riyadh Metro. Con una prohibición total de la extracción de arena natural de río en Arabia Saudita, existe una enorme escasez de arena manufacturada de alta calidad.

Zhongyu Dingli entregó una línea de producción de 500 toneladas métricas por hora equipada con 1 trituradora de mandíbulas, 2 trituradoras de cono, 3 fabricantes de arena, 5 cribas vibratorias, 3 unidades de lavado de arena y un sistema IoT basado en PLC.

Datos operativos: Producción mensual promedio de 120.000 toneladas métricas, con una tasa de rendimiento de arena del 86% al 88%. Partículas en forma de aguja y escamas <6%, contenido de arcilla <0,5%, cumpliendo con las normas ASTM C33 y AASHTO. La vida útil de los revestimientos de las trituradoras de cono es aproximadamente un 65 % más larga que la de una solución de trituradora de impacto, y el consumo de electricidad por tonelada métrica de arena se reduce en aproximadamente un 18 %. El producto terminado se suministra ahora de forma constante a la nueva ciudad NEOM.

Comentarios de los clientes: "Reemplazar la trituradora de impacto por una trituradora de cono ha reducido significativamente los costos de desgaste. La tasa de rendimiento de arena del 86% ha acortado el período de recuperación de la inversión y el sistema de clasificación de cuatro etapas permite el suministro simultáneo a múltiples clientes. Confiamos en la garantía de 1,5 años y el sistema ha funcionado durante dos años sin incidentes".

P1: ¿Cómo se debe elegir entre una trituradora de cono y una trituradora de impacto para el procesamiento de guijarros de río?

R: Para guijarros de río de alta dureza, la trituradora de cono es la opción preferida; su principio de trituración laminada extiende la vida útil del revestimiento en más del 60%. Planta de arena trituradora de cono de adoquines. Si se requiere una mejor forma de las partículas, se puede agregar una trituradora de impacto para darle forma secundaria.

P2: ¿Es estable la tasa de rendimiento de arena del 86%?

R: La combinación de trituración fina de trituradora de cono y trituración “piedra sobre piedra” VSI garantiza la estabilidad; El proyecto saudita logró un promedio del 86,5% durante tres meses consecutivos, solución agregada de construcción automática que demuestra estabilidad y confiabilidad.

P3: ¿Se pueden ajustar los cuatro rangos de tamaño de clasificación?

R: Simplemente reemplazar la malla de la pantalla le permite ajustar los puntos de corte del tamaño de partículas y las proporciones de salida; un solo reemplazo tarda aproximadamente de 2 a 3 horas.

P4: ¿Qué cubre la garantía de 1,5 años?

R: Cubre defectos de fabricación pero excluye piezas sujetas a desgaste normal (como revestimientos, lanzadores y mallas de malla). Se dispone de suministro prioritario y precios preferenciales para piezas de desgaste.

P5: ¿Es esto adecuado para producir medios filtrantes para el tratamiento de agua?

R: Es muy adecuado. La clasificación de precisión de cuatro etapas combinada con el lavado con rueda de cangilones garantiza una distribución estrecha del tamaño de las partículas y un contenido de lodo de <0,5% en la línea de producción de arena artificial. Ya hay casos de entregas exitosas en Filipinas.
