Proyecto llave en mano de mejora y renovación de la línea de producción de arena artificial de piedra caliza para arena fabricada de alta calidad

Esta línea de modernización de arena artificial de piedra caliza, con una capacidad diaria de 3000 toneladas métricas (300 toneladas métricas por hora), se basa en la trituradora de mandíbulas 500×750 existente del cliente al agregar dos máquinas de fabricación de arena de doble rotor DLZSJ1213 y dos cribas vibratorias circulares 3YKZ2470, actualizando la línea original de producción de piedra triturada de un solo propósito a una línea de producción integrada para múltiples grados de arena artificial y agregados. El funcionamiento paralelo de las dos máquinas productoras de arena garantiza una capacidad de producción diaria de 3.000 toneladas métricas, mientras que las cribas dobles que trabajan en paralelo proporcionan una clasificación precisa; El material de gran tamaño de la criba se devuelve a las máquinas productoras de arena para volver a triturarlo en un sistema de circuito cerrado. Al reutilizar la trituradora de mandíbulas existente para reducir la inversión, el nuevo equipo se centra exclusivamente en las etapas de producción de arena y cribado, lo que da como resultado una inversión en modernización que es sólo el 50 % de lo que costaría una nueva instalación con la misma capacidad.

Desafíos clave: La trituradora de mandíbulas existente producía un solo tamaño de piedra triturada, lo que resultaba en una variedad limitada de productos, falta de contenido de arena y bajo valor del producto; un desmantelamiento completo y una reconstrucción requerirían una inversión excesiva, lo que prolongaría el período de recuperación de la inversión; y la capacidad de una sola máquina de fabricación de arena era insuficiente para alcanzar el objetivo de 3.000 toneladas métricas por día.

Aspectos destacados de la solución: conservar la trituradora de mandíbulas 500 × 750 para la trituración primaria para reducir la inversión en un 50 %; agregar dos máquinas de fabricación de arena de doble rotor DLZSJ1213 que funcionen en paralelo para cumplir con el objetivo de producción diaria de 3000 toneladas métricas; los rotores gemelos trituran el material mediante impacto mutuo, lo que da como resultado un alto rendimiento de arena y un bajo desgaste del martillo; dos cribas 3YKZ2470 que funcionan en paralelo clasifican la salida en múltiples grados de arena y agregado terminados; El material de gran tamaño se recircula a las máquinas de fabricación de arena para volver a triturarlo, lo que da como resultado un rendimiento del producto terminado superior al 90%.

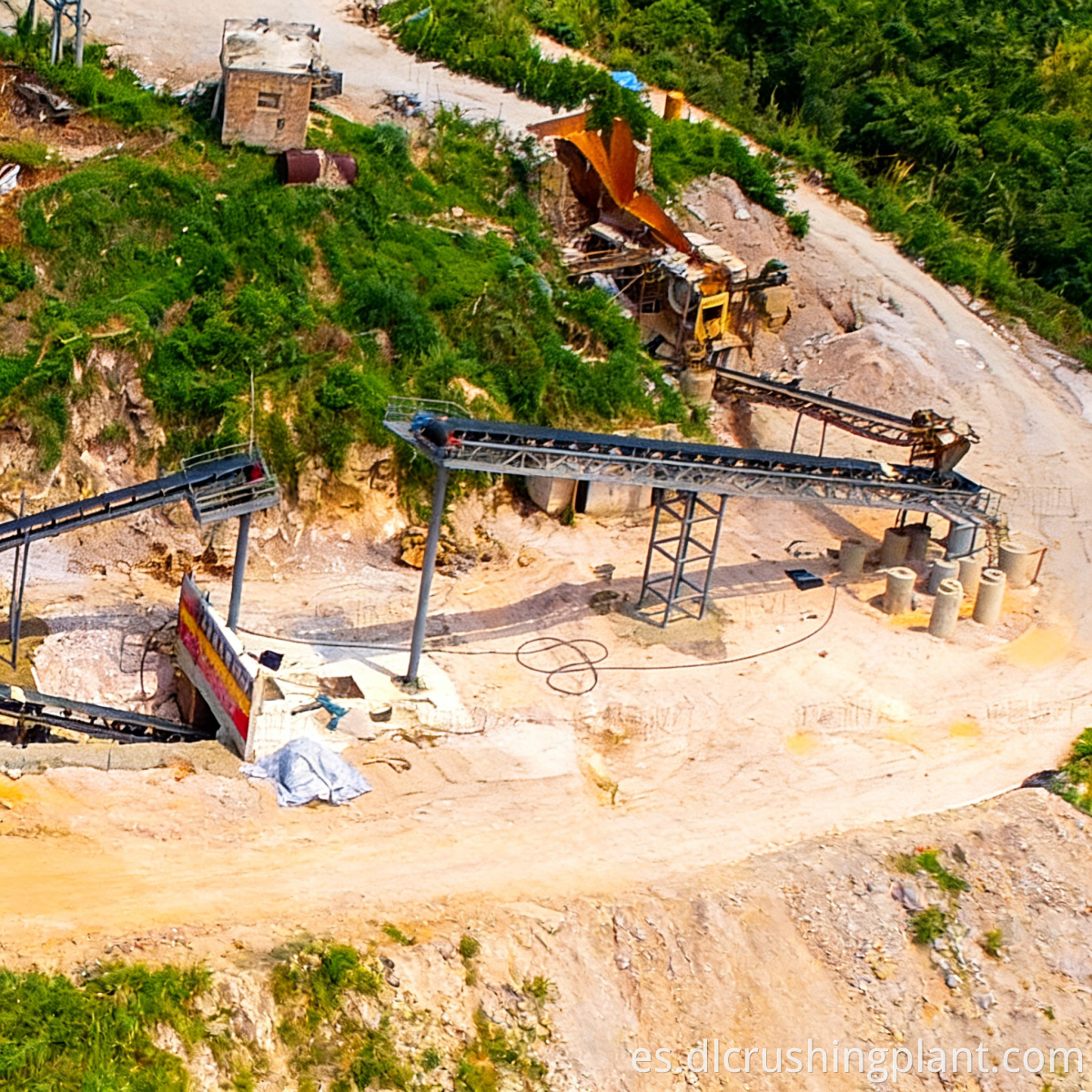

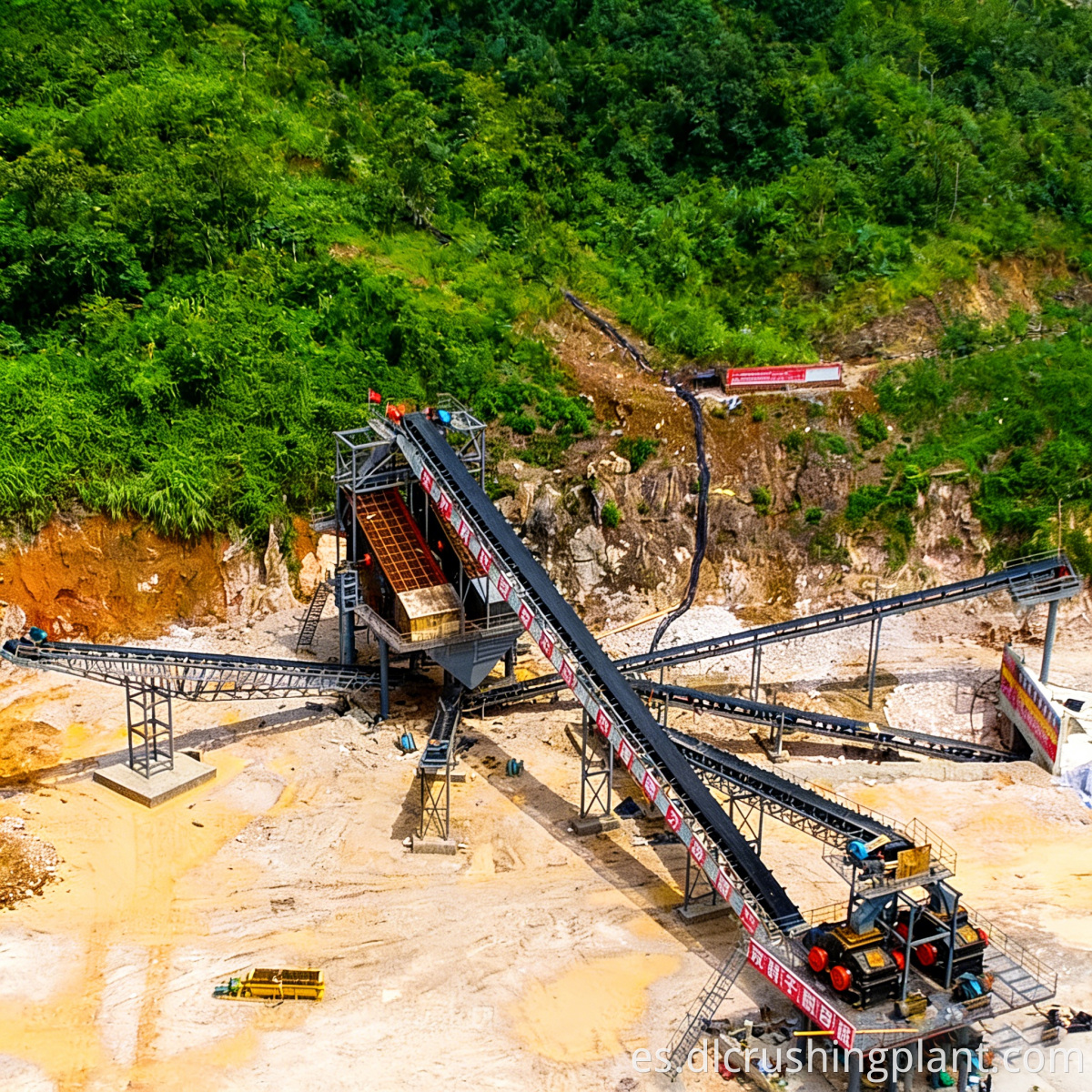

La trituradora de mandíbulas de 500 × 750 existente realiza la trituración primaria de piedra caliza → el material se transporta mediante una correa a una pila intermedia → el material de la pila se distribuye uniformemente mediante alimentadores a dos máquinas de fabricación de arena de doble rotor DLZSJ1213 (cada una con una unidad de doble rotor de 160 kW) para la producción de arena → La salida de ambas máquinas de fabricación de arena se alimenta a dos cribas vibratorias circulares 3YKZ2470 para clasificación paralela → Producto terminado la arena y los agregados de diversas especificaciones se almacenan en contenedores separados → El material de gran tamaño de la primera capa de la criba se devuelve a la máquina productora de arena para volver a triturarlo en circuito cerrado. La sección de trituradora de mandíbulas existente permanece sin cambios, mientras que la sección de cribado y producción de arena recientemente agregada se presenta de forma independiente; La antigua línea puede continuar la producción durante la renovación.

Diseño: estudio en sitio de la línea existente, pruebas de mineral, plan de integración para equipos nuevos y existentes, cálculos de coincidencia de capacidad de producción y diseño de distribución para el área de modernización. Fabricación de equipos: Producción interna completa de dos máquinas de fabricación de arena de doble rotor DLZSJ1213, dos cribas vibratorias circulares 3YKZ2470, tolvas de transferencia, alimentadores, sistemas de cinta transportadora, etc., con certificación CE/ISO. Instalación y puesta en servicio: 15 a 20 días para la instalación de nuevos equipos y pruebas integradas de las líneas nuevas y existentes hasta que se alcance la capacidad de producción total y los estándares de rendimiento. Gestión de Operación y Mantenimiento: Capacitación de operadores, 1 año de garantía en equipos centrales y suministro de por vida de piezas de desgaste (martillos rotores y mallas cribadoras).

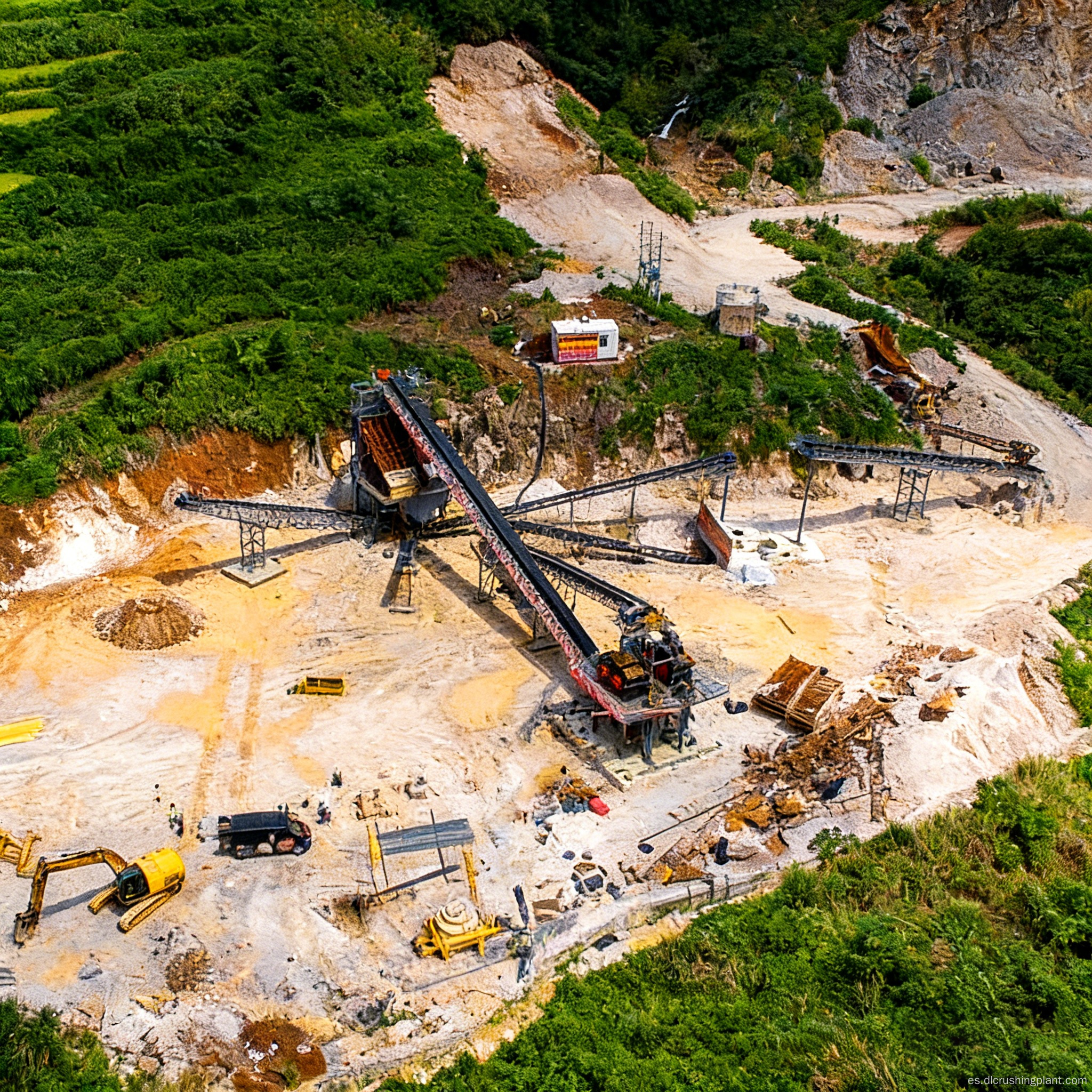

Proyecto de mejora de arena artificial en la cantera de Haiphong, Vietnam: La línea de trituradora de mandíbulas PE500×750 existente del cliente produjo solo un tamaño de agregado único. La modernización implicó agregar dos productores de arena de doble rotor ZSJ1213 y dos cribas vibratorias circulares 3YKZ2470 a la línea existente, lo que resultó en una producción diaria de 3000 toneladas métricas de arena fabricada y múltiples grados de agregados. Los fabricantes de arena de doble rotor ofrecen una capacidad de producción estable, con una tasa de rendimiento del 91 % para material de gran tamaño reciclado para volver a triturarlo. La inversión en modernización fue del 48% del costo de un nuevo proyecto de construcción y la inversión total se recuperó dentro de los 18 meses posteriores al inicio de la producción.

Comentarios de los clientes: "Duplicar los fabricantes de arena ZSJ1213 fue la combinación perfecta para nuestra trituradora de mandíbulas. Pasamos de vender una especificación de agregado a producir arena y múltiples grados de agregado. El costo de modernización fue inferior al 50 % de una planta nueva, y nunca cerramos por completo durante la instalación. Retorno de la inversión (ROI) en 18 meses".

P: ¿Por qué utilizar dos fabricantes de arena en lugar de una unidad de gran capacidad?

R: Un solo DLZSJ1213 tiene una capacidad de 80 a 120 toneladas métricas por hora; El funcionamiento de dos unidades en paralelo cumple perfectamente con el objetivo de producción diaria de 3.000 toneladas. Renovación de una antigua línea minera, máquina para fabricar arena y criba vibratoria Las ventajas de operar dos unidades en paralelo sobre una sola unidad de gran capacidad son: cuando una unidad está en mantenimiento, la otra puede continuar con la producción sin interrumpir las operaciones; la configuración paralela ofrece una alta flexibilidad, lo que permite el funcionamiento de una sola unidad durante las temporadas de menor actividad para reducir el consumo de energía.

P: ¿Durante cuánto tiempo será necesario cerrar la línea antigua durante la modernización?

R: La nueva sección se construirá de forma independiente, mientras que la sección de trituradora de mandíbulas existente continuará en producción. Soluciones de líneas de producción de arena Actualización y mejora de las líneas de producción existentes Se requiere una breve parada de 3 a 5 días solo para la integración de las líneas nuevas y antiguas. Recomendamos completar la integración durante el cierre de mantenimiento programado de la mina para minimizar las pérdidas de producción. Servicios llave en mano para la producción de arena de alta eficiencia y modernización de cribado de minas.
