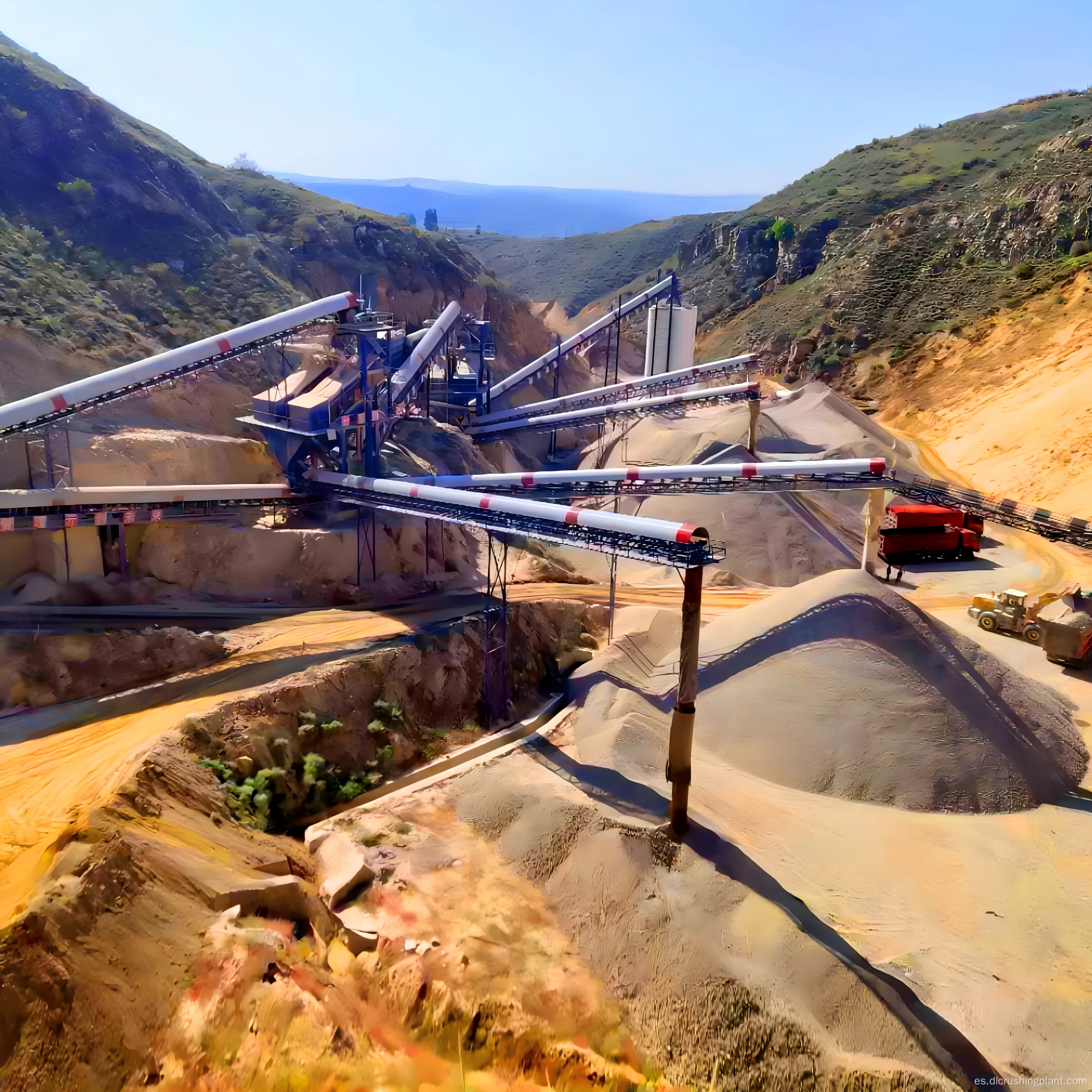

Solución eficiente combinada de trituración y cribado con martillo pesado para dolomita y piedra caliza

Línea de producción de procesamiento y trituración de agregados de dolomita

Descripción general del proyecto de solución de línea de producción de dolomita

Escala del proyecto: Esta línea de producción cuenta con la trituradora de martillos pesados ​​PCZ1615 como equipo de trituración principal, junto con la trituradora de conformación PC1220 para las funciones de procesamiento de material de retorno, conformación y trituración fina. Con una capacidad de diseño de 800 toneladas por hora, la capacidad de procesamiento anual supera los 4 millones de toneladas. La línea adopta una arquitectura de configuración optimizada con menos unidades de equipos principales, flujo de proceso corto, tamaño reducido y alta automatización. Los productos terminados cubren múltiples especificaciones de agregados, incluidos 0-5 mm, 10-20 mm y 20-30 mm.

Escenarios de aplicación: Sirve principalmente para la producción de agregados mineros de dolomita y arena manufacturada, aunque también es adecuado para el procesamiento a gran escala de piedra caliza, marga y otros materiales de cantera de dureza media a baja. Los agregados terminados se utilizan ampliamente en carreteras, lastre de vías férreas, plantas dosificadoras de concreto, arena de construcción, mezclas asfálticas y materiales auxiliares metalúrgicos. Debido a la alta blancura y dureza moderada de la dolomita, genera importantes sobreprecios en los mercados de materiales de construcción de alta gama, rellenos de revestimiento y materias primas de vidrio.

Puntos centrales: la producción de agregados de dolomita generalmente enfrenta tres desafíos principales: primero, los procesos tradicionales de trituración de múltiples etapas (trituradora de mandíbulas + trituradora de impacto + fabricante de arena) requieren numerosas unidades de equipo, una gran superficie de terreno y una alta inversión inicial, lo que los hace inasequibles para los inversores pequeños y medianos; en segundo lugar, la dolomita tiene una dureza media (Mohs 3,5-4) pero un contenido de sílice fluctuante, lo que genera requisitos de piezas de desgaste inestables y costos de mantenimiento difíciles de controlar; En tercer lugar, las líneas tradicionales producen un alto contenido de descamación con una forma de partículas deficiente, lo que da como resultado precios de venta por debajo del mercado y plazos de retorno de la inversión prolongados.

Aspectos destacados de la solución: La mayor innovación de esta línea radica en su ruta de proceso simplificada de "trituradora de martillo pesado como trituradora primaria, con trituradora de conformación para procesamiento de circuito cerrado". La trituradora de martillos pesados ​​PCZ1615 puede procesar materiales de menos de 650 mm en una sola pasada con una gran relación de reducción, lo que elimina la necesidad de una trituradora de mandíbulas como etapa primaria, lo que simplifica significativamente el proceso, reduce la potencia instalada y minimiza el espacio que ocupa. La trituradora de conformación PC1220 está dedicada a la circulación de retorno de material, combinando funciones de trituración fina y conformación para garantizar un alto contenido de partículas cúbicas con un índice de descamación inferior al 8 %. La línea completa está equipada con cribas vibratorias circulares de múltiples etapas para la producción simultánea de 2 a 4 especificaciones de agregados. Las piezas de desgaste clave (martillos, placas de impacto, placas de criba) utilizan acero con alto contenido de manganeso con incrustaciones de carburo cementado, lo que prolonga la vida útil en más de un 30 % en comparación con los materiales convencionales. El sistema de control eléctrico emplea control centralizado PLC + variadores de frecuencia, lo que admite monitoreo remoto y alertas de fallas, y la operación de la línea requiere solo de 3 a 4 personas.

Flujo del proceso de solución de la línea de producción de dolomita

La línea adopta una ruta de proceso corto de "trituración primaria de trituradora de martillo pesado + trituradora de conformación trituración fina de circuito cerrado + cribado de múltiples etapas", diseñada específicamente para dolomita y materiales de dureza media a baja:

Etapa 1: Alimentación y cribado previo: La dolomita sobrante de la mina se descarga mediante un camión volquete en la tolva de materia prima y se alimenta uniformemente a través de un alimentador vibratorio de barra, que simultáneamente precriba la tierra y las partículas finas (0-25 mm) para evitar que entren en la cámara de trituración y afecten la eficiencia.

Etapa 2: Trituración primaria (Etapa central): La trituradora de martillos pesados ​​PCZ1615 recibe un recorrido de mina por debajo de 650 mm, utilizando martillos giratorios de alta velocidad para impactar y triturar el material. Una sola trituradora de martillos pesada logra lo que tradicionalmente requiere dos etapas (trituradora de mandíbulas + trituradora de impacto), con un tamaño de salida controlado por debajo de 50 mm y una tasa de formación de una sola pasada superior al 70%.

Etapa 3: Cribado y clasificación: la mezcla triturada ingresa a una criba vibratoria circular de tres pisos, donde se criba en productos terminados de 0-5 mm, 10-20 mm, 20-30 mm y otras especificaciones. El material de gran tamaño (>30 mm) regresa automáticamente a la trituradora de conformación PC1220 para su procesamiento de recirculación.

Etapa 4: Conformación y trituración fina: La trituradora de conformación PC1220 está dedicada al procesamiento secundario del material de retorno, utilizando un principio de trituración combinado de martillo + impacto para reducir el tamaño de las partículas de material de gran tamaño y al mismo tiempo optimizar la morfología de las partículas, asegurando que todos los productos terminados en el circuito de circuito cerrado cumplan con las especificaciones de forma.

Etapa 5: Transporte y almacenamiento: Los agregados terminados de cada grado se transportan mediante cintas transportadoras selladas a los silos correspondientes, equipados con canales de distribución automática y sistemas de pesaje para almacenamiento y carga cuantitativa de grado específico.

Solución de línea de producción de dolomita Contenido del servicio EPC

Diseño del esquema: basándose en las reservas mineras del cliente, la composición química de la dolomita, la capacidad objetivo y las especificaciones del producto terminado, Zhongyu Dingli proporciona un diseño de solución integral desde el estudio del sitio, el muestreo y las pruebas de materiales, la simulación del flujo del proceso hasta el diseño de la fábrica en 3D. Con un enfoque específico en las características de los materiales de dolomita, optimizamos la selección de materiales de martillo, las combinaciones de apertura de pantalla y las soluciones de recolección de polvo para garantizar que los objetivos de calidad y capacidad del producto se alcancen simultáneamente durante la puesta en servicio.

Fabricación de equipos: aprovechando la capacidad de fabricación de toda la cadena industrial de la empresa, todos los equipos principales (trituradora de martillo pesado PCZ1615, trituradora conformadora PC1220, cribas vibratorias circulares, alimentadores y transportadores sellados) son de desarrollo y fabricación propios por Zhongyu Dingli. Los componentes estructurales clave se optimizan mediante análisis de elementos finitos, y cada máquina se somete a pruebas de carga de material antes de la entrega y va acompañada de informes de datos operativos reales.

Instalación y puesta en marcha: el equipo de ingeniería de Zhongyu Dingli es responsable de la orientación de los cimientos, la instalación de equipos, la puesta en marcha de una sola máquina y la operación de prueba integrada de línea completa. Se brinda capacitación operativa estandarizada en el sitio hasta que la línea alcanza las 72 horas de operación continua a plena carga y pasa la aceptación.

Subcontratación de operación y mantenimiento: se encuentran disponibles paquetes opcionales de operación y mantenimiento de posproducción, que cubren inspecciones periódicas, reemplazo planificado de piezas de desgaste, diagnóstico remoto de fallas y actualizaciones de optimización de la eficiencia de la línea, lo que ayuda a los clientes a mantener la efectividad general del equipo (OEE) por encima del 85 %.

Caso de proyecto de solución de línea de producción de dolomita

Nombre del proyecto: Proyecto EPC de procesamiento de agregados de dolomita de Java Oriental de Indonesia

Antecedentes del proyecto: Ubicado en la región de Gresik en Java Oriental, Indonesia, el cliente es un gran grupo local de materiales de construcción con una mina de dolomita que contiene reservas que superan los 50 millones de toneladas. Anteriormente, la mina exportaba principalmente mineral en bruto con bajo valor agregado. El cliente planeaba construir una línea de procesamiento de agregados para ingresar al mercado de infraestructura local de Indonesia y a la cadena de suministro de materiales de construcción de alta gama.

Configuración de la solución: Zhongyu Dingli diseñó y entregó una línea de agregados de dolomita de 800 toneladas/hora para esta mina. El equipo principal incluye 1 trituradora de martillo pesado PCZ1615, 1 trituradora conformadora PC1220, 3 cribas vibratorias circulares de tres pisos, complementadas con un sistema de control central PLC y colectores de polvo con cámara de mangas de chorro de pulso. Toda la línea funciona de forma totalmente automática desde la alimentación hasta la carga del producto terminado.

Datos operativos: Desde su puesta en servicio, la línea ha mantenido una producción mensual superior a 200.000 toneladas, con una capacidad máxima que alcanza las 860 toneladas/hora. El índice de descamación del agregado terminado se controla por debajo del 6%, muy por debajo del 10% requerido por las normas indonesias SNI 03-1750-1990. La arena fabricada de 0 a 5 mm tiene un módulo de finura de 2,4 a 2,8 con un contenido de polvo de 3% a 5%. La blancura natural de la dolomita se conserva por completo, con precios de venta entre un 25% y un 30% más altos que los de los agregados de piedra caliza ordinarios.

Comentarios de los clientes: "Comparamos múltiples proveedores de Europa y China. La solución de proceso corto de trituradora de martillo pesado de Zhongyu Dingli mostró claras ventajas en el costo de inversión y el consumo de energía operativa. En los dos años transcurridos desde la puesta en servicio, el tiempo de inactividad acumulado debido a fallas ha sido de menos de 72 horas, y el equipo de posventa responde muy rápidamente. Nuestros agregados de dolomita premium ahora suministran la extensión del ferrocarril de alta velocidad Yakarta-Bandung y los proyectos turísticos de alta gama en Bali, con importantes efectos premium de marca".

Preguntas frecuentes sobre la solución de línea de producción de dolomita

P1: ¿La línea puede procesar solo dolomita o puede manejar otros materiales?

R: Esta línea es adecuada para materiales de dureza media a baja por debajo de Mohs 5. Además de dolomita, puede procesar de manera eficiente piedra caliza, marga, yeso, ganga de carbón y materiales similares. Para materiales de alta dureza como el granito, se recomienda una solución de varias etapas con trituradora de mandíbulas + trituradora de cono/impacto.

P2: ¿Cuáles son las ventajas prácticas de la solución de trituradora de martillos pesados ​​en comparación con la solución tradicional de trituradora de mandíbula + impacto?

R: Las principales ventajas son cuatro: primero, menos unidades de equipo y un flujo de proceso más corto reducen la inversión inicial entre un 30% y un 40% en la solución de la planta de procesamiento de dolomita; en segundo lugar, una menor potencia instalada reduce el consumo de energía por tonelada en aproximadamente un 20%; tercero, la huella se reduce en aproximadamente un 50%, lo que reduce los costos de terreno y cimientos; En cuarto lugar, la alta tasa de formación en una sola pasada produce formas de partículas que cumplen con la mayoría de los estándares de materiales de construcción, lo que lo hace ideal para la producción a gran escala de materiales de dureza media a baja.

P3: ¿Cuál es la calidad de la arena fabricada de 0 a 5 mm? ¿Puede cumplir con los estándares de arena para concreto?

R: El producto terminado de 0-5 mm es arena gruesa de dolomita con buena producción de agregados de dolomita en forma de partículas. Sin embargo, para arena fabricada de concreto de mayor calidad, recomendamos agregar un productor de arena (como el productor de arena de doble rotor DLZSJ) después del cribado para procesar aún más una porción de agregados de 10 a 20 mm, logrando un módulo de finura ajustable de 2,3 a 3,0 y cumpliendo con los estándares GB/T 14684 y ASTM C33.

P4: ¿Cuáles son los ciclos de reemplazo y los costos de mantenimiento de los martillos y las placas de criba?

R: En condiciones de funcionamiento continuo de dolomita (16 horas/día), los martillos trituradores pesados ​​PCZ1615 tienen una vida útil de aproximadamente 20 a 25 días, con placas de criba que duran aproximadamente 30 a 35 días. Los costos de reemplazo de un solo martillo representan aproximadamente entre el 5% y el 7% de los costos operativos totales. Los martillos cuentan con un diseño ajustable (reversible para 2 a 4 usos), lo que reduce efectivamente los costos de desgaste por tonelada.

P5: ¿Cuál es la capacidad de soporte posventa de Zhongyu Dingli en el Sudeste Asiático?

R: La empresa mantiene almacenes de repuestos y oficinas de servicio en el extranjero en Yakarta, Indonesia, y ofrece entrega de repuestos en 48 horas y soporte técnico in situ en 72 horas. Proyecto de producción de arena manufacturada y agregados de dolomita a gran escala. También se admiten diagnósticos de video remotos y monitoreo en línea de IoT. Con más de 15 líneas totales entregadas en el sudeste asiático, la red de servicio local está bien establecida.
