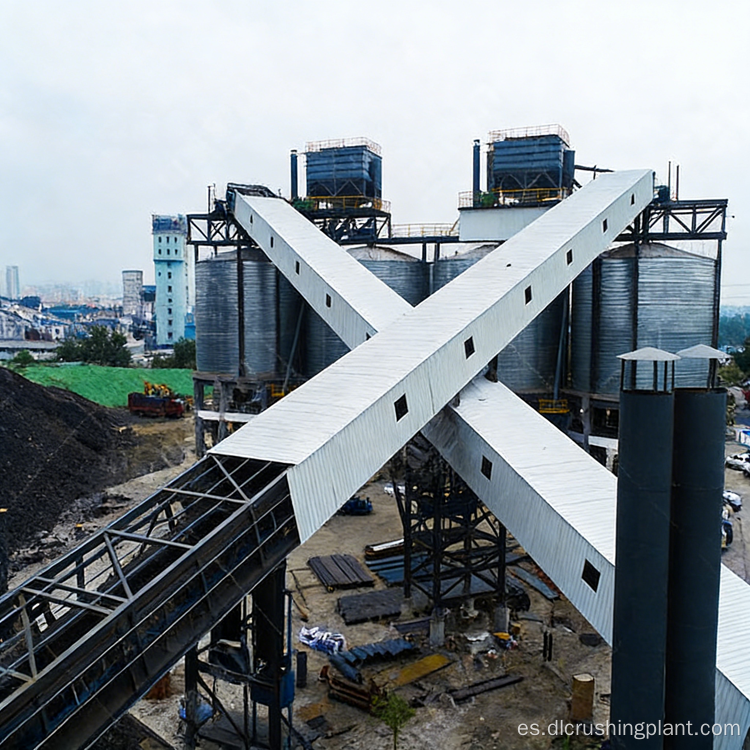

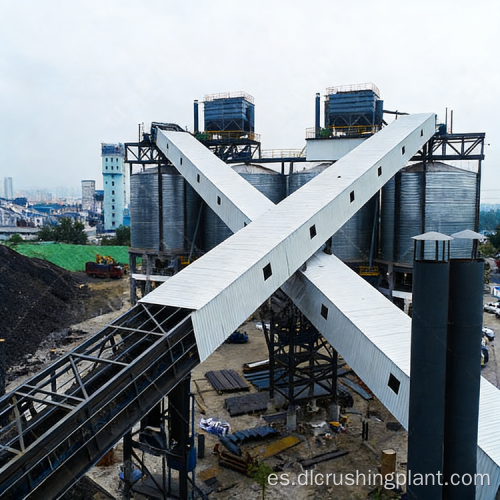

Solución de procesamiento y trituración de ganga de carbón de 3 millones de TPY Línea de producción de agregados inteligente completamente cerrada

Esta línea de producción está equipada con una trituradora de martillos de alta resistencia y una trituradora moldeadora en una combinación de dos etapas, respaldadas por un alimentador vibratorio, una criba vibratoria circular, una cinta transportadora y un recolector de polvo. La trituradora de martillos de servicio pesado ofrece una reducción primaria de alta capacidad adecuada para la dureza moderada de la ganga del carbón, mientras que la trituradora de conformación optimiza la forma del grano agregado en una sola pasada posterior. La estructura de la planta completamente cerrada, junto con el sistema integrado de recolección de polvo, logra cero emisiones de polvo durante todo el proceso de producción. Un sistema de gestión de producción inteligente permite el control remoto y la operación automatizada con una mínima mano de obra en el sitio.

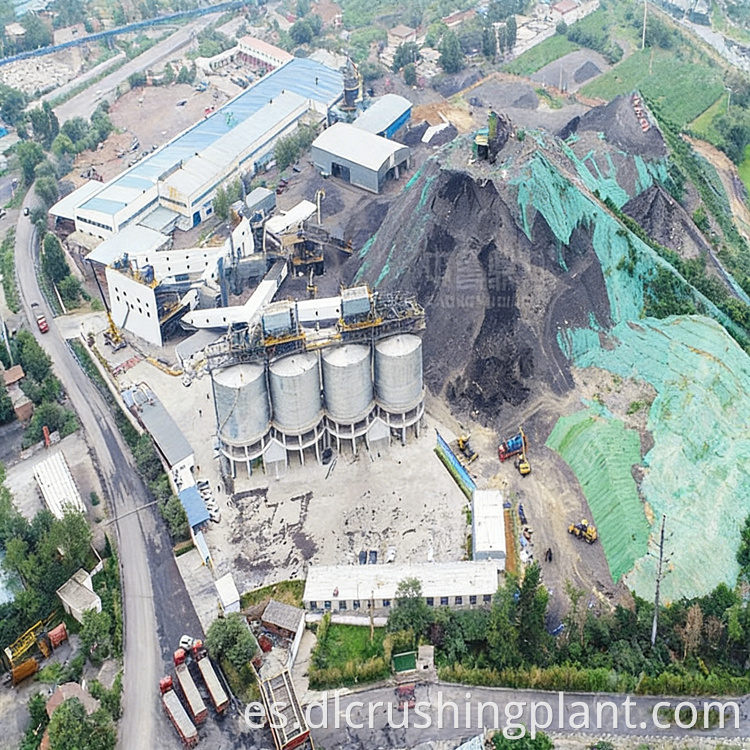

Descripción general del proyecto

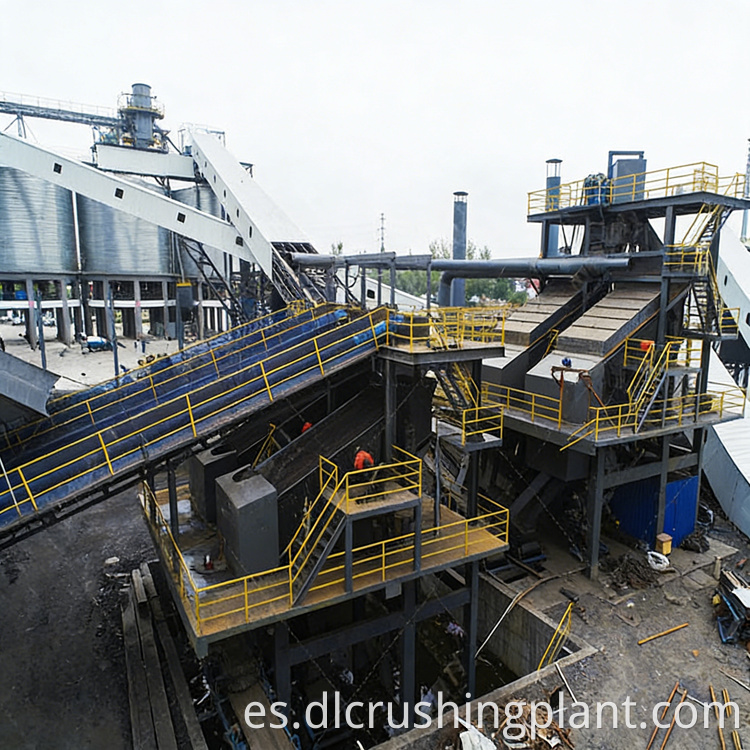

Flujo de proceso

La ganga de carbón se entrega al alimentador vibratorio, que regula la velocidad de alimentación y distribuye uniformemente el material en la trituradora de martillos de alta resistencia para la trituración primaria. El rotor de alta capacidad de la trituradora y la configuración de martillo reforzado descomponen eficientemente la ganga de carbón en una sola pasada, produciendo material de tamaño intermedio con tamaño de partícula de descarga ajustable para adaptarse a los requisitos posteriores.

El material triturado se transporta a la trituradora de conformación para una reducción secundaria y optimización de la forma del grano, produciendo agregados de construcción con una forma cúbica consistente y una excelente textura superficial. Luego, el agregado moldeado se alimenta a la criba vibratoria circular, donde se clasifica en múltiples especificaciones de agregados para la construcción. Los productos cribados se transportan mediante cintas transportadoras a los contenedores de almacenamiento designados para cada fracción de tamaño. A lo largo de cada etapa (alimentación, trituración, conformación, cribado y transporte), todo el proceso de producción opera dentro de una estructura completamente cerrada, con el recolector de polvo capturando y filtrando partículas en el aire para mantener cero emisiones de polvo en el sitio.

Servicio EPC

Zhongyu Dingli (Xinxiang) diseñó y construyó este proyecto de ganga de carbón de 3.000.000 TPY como una solución EPC completa adaptada a las propiedades materiales de la ganga de carbón y los requisitos específicos de los materiales de construcción de Hebi Hongchang. Nuestro alcance EPC cubre:

• Análisis de propiedades de materiales y diseño de procesos.
• Selección de equipos y configuración del sistema.
• Ingeniería civil y estructural con taller completamente cerrado.
• Suministro e instalación de equipos completos.
• Integración del sistema de gestión inteligente y configuración de control remoto.
• Recolección de polvo y cumplimiento ambiental
• Capacitación del operador y soporte técnico continuo.

Datos del caso

• Cliente: Materiales de construcción Hebi Hongchang, Henan
• Producción: 3.000.000 TPA
• Material: ganga de carbón
• Equipo principal: trituradora de martillos de servicio pesado + trituradora moldeadora
• Cribado: Criba vibratoria circular: clasificación de agregados de especificaciones múltiples
• Desempeño ambiental: estructura completamente cerrada, cero emisiones de polvo
• Automatización: sistema de gestión inteligente, control remoto, mano de obra reducida
• Diseñador e instalador: Xinxiang Zhongyu Dingli

Preguntas frecuentes

P1: ¿Por qué se recomienda la combinación de trituradora de martillos de alta resistencia y trituradora moldeadora para el procesamiento de ganga de carbón?

La ganga de carbón es un residuo sólido industrial de dureza media y composición variable. La trituradora de martillos de alta resistencia maneja eficientemente la reducción primaria de gran volumen, mientras que la trituradora de conformación refina el producto en agregados cúbicos bien formados en una segunda pasada. Esta combinación de dos etapas ofrece conformado en un solo paso sin trituradora de cono, lo que reduce la inversión en equipos y simplifica el flujo del proceso, al mismo tiempo que produce una forma de grano de agregado consistentemente de alta calidad adecuada para aplicaciones de construcción.

P2: ¿Cómo logra el diseño completamente cerrado lograr cero emisiones de polvo en el procesamiento de ganga de carbón?

Toda la línea de producción, desde la estación de alimentación, pasando por las trituradoras, la criba y los transportadores hasta los contenedores de almacenamiento, se encuentra dentro de un taller sellado. Todos los puntos de transferencia y descarga de material están cerrados y un recolector de polvo exclusivo opera bajo presión negativa para capturar partículas finas antes de que puedan dispersarse. Este enfoque integrado elimina el polvo visible en cada etapa de producción, cumpliendo con los estándares ambientales para las instalaciones de procesamiento de desechos sólidos industriales y protegiendo tanto la salud de los trabajadores como el medio ambiente circundante.

P3: ¿Qué permite el sistema inteligente de gestión de producción para esta línea de ganga de carbón?

El sistema inteligente proporciona monitoreo y control remoto centralizado de todos los equipos, incluido el estado en tiempo real de trituradoras, cribas, transportadores y alimentadores. Los operadores pueden iniciar, detener y ajustar toda la línea de producción de forma remota sin intervención manual en el sitio. El sistema también monitorea los parámetros de estado del equipo, lo que permite el mantenimiento predictivo y reduce el tiempo de inactividad no planificado. Este alto nivel de automatización reduce significativamente la mano de obra, mejora la seguridad operativa y aumenta la eficiencia de producción general para una planta con un rendimiento de 3 millones de TPY.
