Trituradora de martillo doble para una línea de producción de trituración de piedra caliza de calcita a gran escala

Esta línea de producción de trituración de calcita/piedra caliza, con una capacidad de 1000 toneladas métricas por hora, emplea una configuración de tres etapas de trituradora doble que incluye una trituradora de martillos de alta resistencia PCZ1620 para la trituración primaria y una trituradora de martillos PC1220 para la trituración secundaria en un circuito de recirculación. Está equipado con una criba vibratoria circular YKZ de alta resistencia para nivelación, que produce cuatro grados de agregado terminado: polvo de piedra, 0,5 a 1 mm, 1 a 2 mm y 1 a 3 mm. El PCZ1620 es responsable de la trituración gruesa inicial y la conformación de grandes trozos de mineral en bruto, mientras que el PC1220, que actúa como una unidad de trituración de recirculación, procesa solo el material de gran tamaño que regresa de la criba para volver a triturarlo. Esto evita eficazmente la trituración excesiva de todo el flujo de material, lo que garantiza un alto rendimiento y una forma óptima de las partículas. El sistema es adecuado para bases de producción de agregados a gran escala, plantas de concreto premezclado y proyectos de infraestructura de carreteras.

Desafíos clave: Las trituradoras de una sola unidad que operan a una capacidad de 1000 toneladas métricas por hora a menudo sufren altas tasas de trituración excesiva, lo que resulta en una proporción excesivamente alta de polvo fino que reduce el precio de venta del producto terminado; Las soluciones que involucran múltiples unidades de la misma especificación requieren una gran inversión, ocupan mucho espacio y consumen una cantidad significativa de energía; el número de tamaños de productos terminados es limitado y la gradación es imprecisa.

Aspectos destacados de la solución: División del trabajo entre dos unidades principales: la PCZ1620 maneja la trituración primaria para garantizar la capacidad de producción, mientras que la PC1220 realiza la trituración fina en el circuito de recirculación para controlar el tamaño de las partículas, lo que reduce la tasa de trituración excesiva a menos del 8 %; La alta capacidad de rendimiento de la criba de servicio pesado YKZ coincide con la capacidad de producción de 1000 toneladas métricas, produciendo cuatro especificaciones en un único proceso de cribado de cuatro etapas; La configuración compacta reduce el consumo eléctrico específico en un 15% en comparación con un proceso de tres etapas que utiliza equipos de las mismas especificaciones.

Mineral de calcita/piedra caliza en bruto → Alimentación uniforme a través de un alimentador vibratorio de alta resistencia → Trituración primaria en una sola pasada utilizando la trituradora de martillos de alta resistencia PCZ1620 → La mezcla triturada ingresa a la criba vibratoria circular de alta resistencia YKZ para clasificación en múltiples etapas → El polvo de piedra y los agregados terminados de 0,5–1 mm, 1–2 mm, 1–3 mm se almacenan en contenedores separados → El material de gran tamaño de la criba ingresa a la trituradora de martillos PC1220 para trituración fina recirculada antes de regresar a YKZ para volver a cribar. El PC1220 procesa únicamente material de retorno y no participa en la trituración de volumen completo del proceso principal; la tasa de trituración excesiva es controlable y la tasa de desperdicio es inferior al 8%.

Diseño: Evaluación de recursos mineros, pruebas de dureza y composición del mineral, diseño del sitio a escala de 1000 toneladas métricas, selección y combinación de equipos y evaluación de impacto ambiental. Fabricación de equipos: alimentadores de alta resistencia, trituradoras de martillos de alta resistencia PCZ1620, trituradoras de martillos PC1220, cribas vibratorias circulares de alta resistencia YKZ, sistemas de transporte, recolección de polvo, distribución de energía y sistemas de control centralizado, todos fabricados internamente y certificados según los estándares CE/ISO. Instalación y puesta en marcha: 20 a 30 días para la instalación completa de la línea y pruebas integradas hasta que se cumplan la capacidad de producción total y los estándares de rendimiento. Gestión de operaciones y mantenimiento: capacitación de operadores, 1 año de garantía en equipos principales, soporte de inventario de repuestos y diagnóstico remoto.

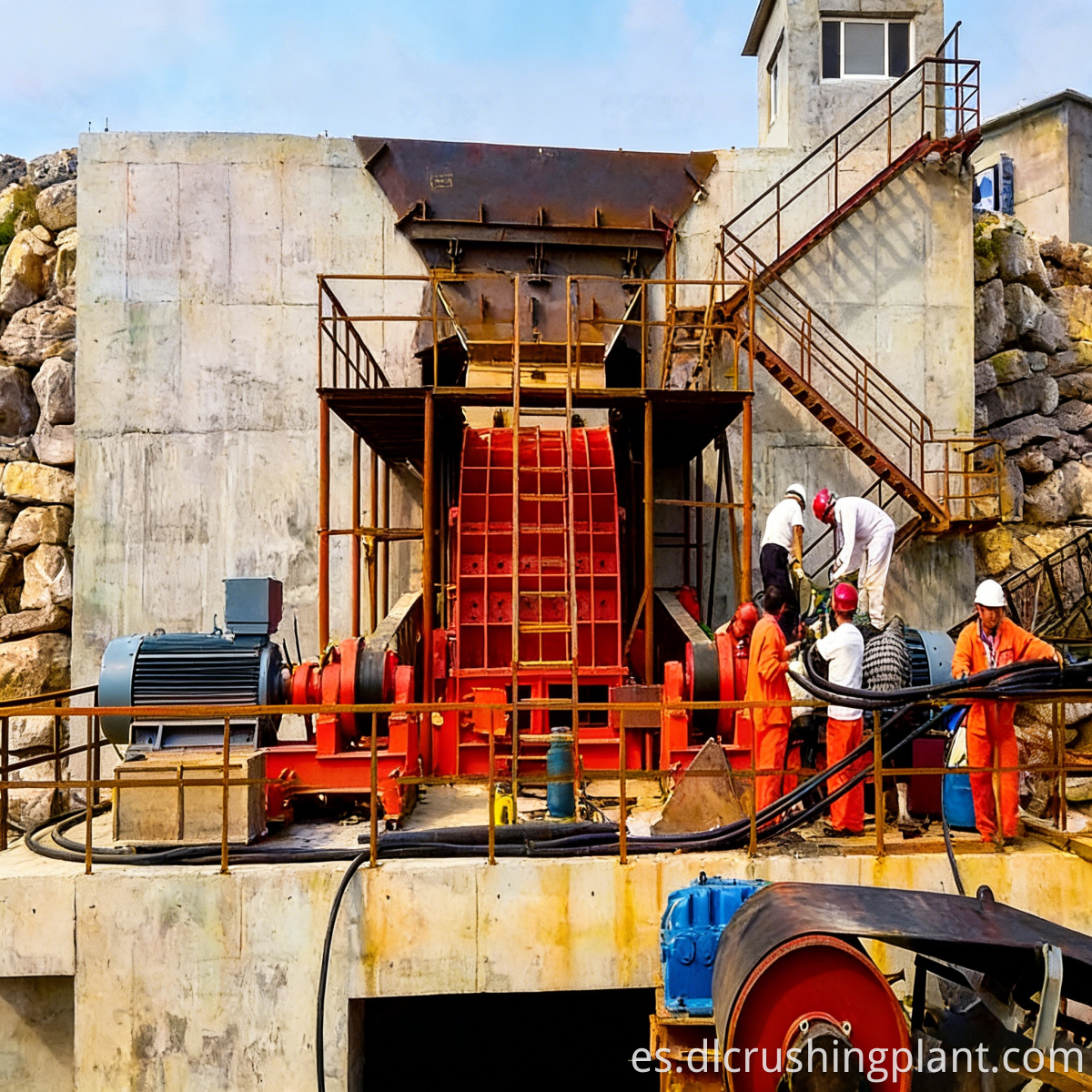

Kalimantan, Indonesia Proyecto Planta de Agregados: 1.000 toneladas métricas por hora de procesamiento de piedra caliza. El proceso cuenta con una trituradora de martillos de alta resistencia PCZ1620 para trituración primaria, una trituradora de martillos PC1220 para trituración secundaria en un sistema de circuito cerrado y una criba vibratoria de alta resistencia YKZ para clasificación en cuatro etapas, produciendo polvo de piedra caliza y agregados de tres grados. La tasa de trituración excesiva es del 7,5% y la tasa de rendimiento es del 93,5%. El PC1220 procesa solo alrededor del 18 % del material de retorno de gran tamaño, lo que reduce el consumo de energía en un 14 % en comparación con un proceso de tres etapas con las mismas especificaciones. La planta ha estado funcionando a plena capacidad de forma continua durante dos años desde su puesta en servicio.

Comentarios de los clientes: "El diseño de la trituradora doble es inteligente: la PCZ1620 maneja la carga principal mientras que la PC1220 solo procesa material de gran tamaño devuelto. El exceso de trituración se redujo a menos del 8 % y el rendimiento de nuestro producto alcanzó el 93,5 %. La criba YKZ maneja 1000 TPH sin ningún cuello de botella. Excelente diseño y ejecución de la planta".

P: ¿Cuál es la diferencia entre la trituradora de martillos recirculante PC1220 y la trituradora de martillos principal PCZ1620? ¿Por qué son unidades separadas?

R: La PCZ1620 es una trituradora de martillos de servicio pesado con una gran abertura de alimentación y una alta relación de trituración, responsable de la trituración gruesa inicial de grandes trozos de mineral crudo en una sola pasada; La PC1220 es una trituradora de martillos estándar que produce un producto final más fino y uniforme, manejando solo el material de gran tamaño que regresa de la criba para una trituración fina. Proyecto EPC para una línea de producción de agregado triturado de piedra caliza calcita La razón para utilizar dos unidades separadas es evitar la trituración excesiva causada por el procesamiento de todo el flujo de material mediante trituración fina; en cambio, solo el material que no cumple se somete a un procesamiento fino, lo que resulta en un mejor rendimiento del producto y un menor consumo de energía. Fabricante de equipos de cribado y trituración de etapas múltiples para clasificación de piedra caliza.

P: ¿Cuánto espacio se requiere para una línea de producción con una capacidad de 1000 toneladas métricas por hora?

R: La sección de proceso central requiere aproximadamente 200 × 120 metros, con un área total de aproximadamente 24.000 metros cuadrados. Exportación de equipos de minería de piedra caliza de alta capacidad para procesamiento de piedra. El diseño se puede personalizar como una configuración recta o en forma de L según la topografía del sitio de la mina. El consumo total de energía de toda la línea es de aproximadamente 750 a 850 kW, con un consumo de energía de aproximadamente 1,2 kWh por tonelada métrica.
