Línea de producción compacta de trituración de basalto con trituradora de martillos de un solo paso y galería transportadora modular

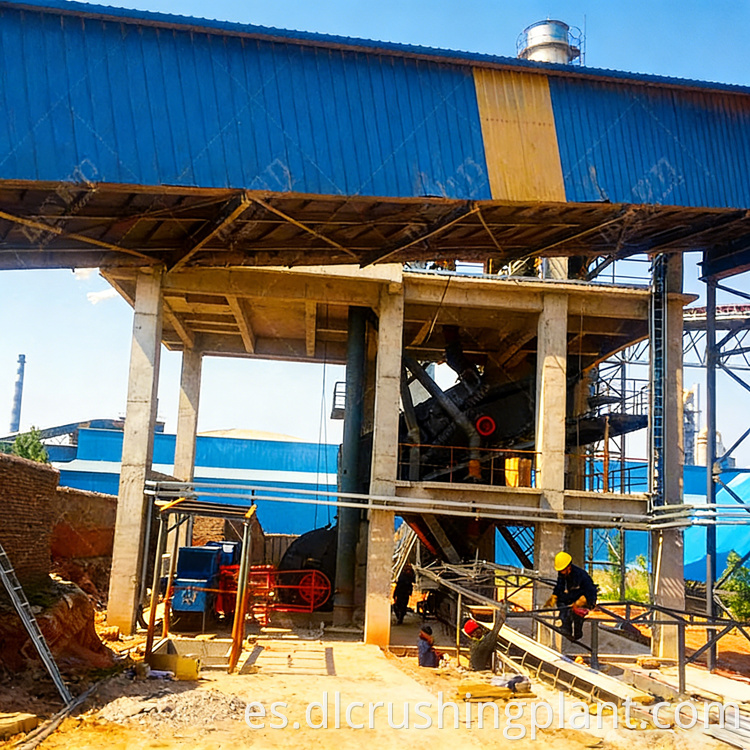

La línea de producción presenta una configuración simple y confiable construida alrededor de la trituradora de martillos de servicio pesado PCZ1615, que logra la trituración de basalto en un solo paso, combinando la rotura primaria y la reducción de tamaño en una sola máquina para minimizar el número de equipos y el costo de inversión. El alimentador vibratorio modelo 1538 suministra basalto crudo de manera uniforme a la cámara de trituración, lo que garantiza un rendimiento constante y un funcionamiento estable en todo el rango de capacidad diseñado. La criba vibratoria circular modelo 2470 realiza una clasificación de múltiples pisos de la producción triturada, separando los productos terminados en cuatro grados de tamaño precisos. Un sistema modular de galería transportadora maneja el transporte de material entre la trituración, el cribado y el almacenamiento del producto, transportando los materiales triturados a los silos correspondientes por tamaño con un diseño estructurado y que ahorra espacio. Toda la configuración es específicamente adecuada para triturar basalto y materiales duros similares, produciendo agregados terminados con excelente forma de grano que obtienen mejores precios de mercado y mayores ganancias. El diseño compacto de la solución reduce el espacio ocupado y la complejidad estructural al tiempo que mantiene una operación confiable de alta capacidad.

Descripción general del proyecto

Flujo de proceso

El basalto crudo se alimenta uniformemente mediante el alimentador vibratorio Modelo 1538 a la trituradora de martillos de servicio pesado PCZ1615 para una trituración en un solo paso. En una sola pasada, la trituradora rompe el basalto desde el tamaño del bloque bruto hasta el rango intermedio objetivo, eliminando la necesidad de una trituradora secundaria separada y simplificando el flujo general del proceso. El material triturado se transporta a la criba vibratoria circular Modelo 2470 para su clasificación en varias plataformas, donde la salida se separa en cuatro grados de producto terminado: arena manufacturada de 0 a 5 mm, piedra clasificada de 5 a 10 mm, piedra clasificada de 10 a 20 mm y piedra clasificada de 16 a 31,5 mm. Cada flujo de producto clasificado se transporta a través del sistema de galería transportadora modular a los silos de almacenamiento correspondientes dedicados a tamaños de partículas específicos, lo que permite una gestión organizada del producto y un despacho eficiente. El diseño de la galería modular proporciona una red de transporte de materiales estructurada y que ahorra espacio que coordina todos los equipos ascendentes y descendentes al tiempo que minimiza la congestión a nivel del suelo. Cualquier material fuera de especificación se devuelve a través del sistema transportador para volver a triturarlo, lo que garantiza la máxima utilización del material. Toda la línea de producción opera con una configuración simple y confiable que ofrece una calidad de producción constante con un bajo costo de inversión y una excelente forma de grano terminado.

Servicio EPC

• Entrega completa de EPC llave en mano por parte de Zhongyu Dingli, que abarca el diseño del proyecto, la fabricación de equipos, la construcción civil, la instalación, la puesta en servicio y el traspaso de la producción.
• Diseño de solución compacta adaptado a los requisitos de capacidad, minimizando el espacio ocupado por la planta y la complejidad estructural
• Configuración de trituración en un solo paso utilizando la trituradora de martillos de servicio pesado PCZ1615, que reemplaza la trituración de múltiples etapas para reducir el número de equipos y reducir el costo de inversión.

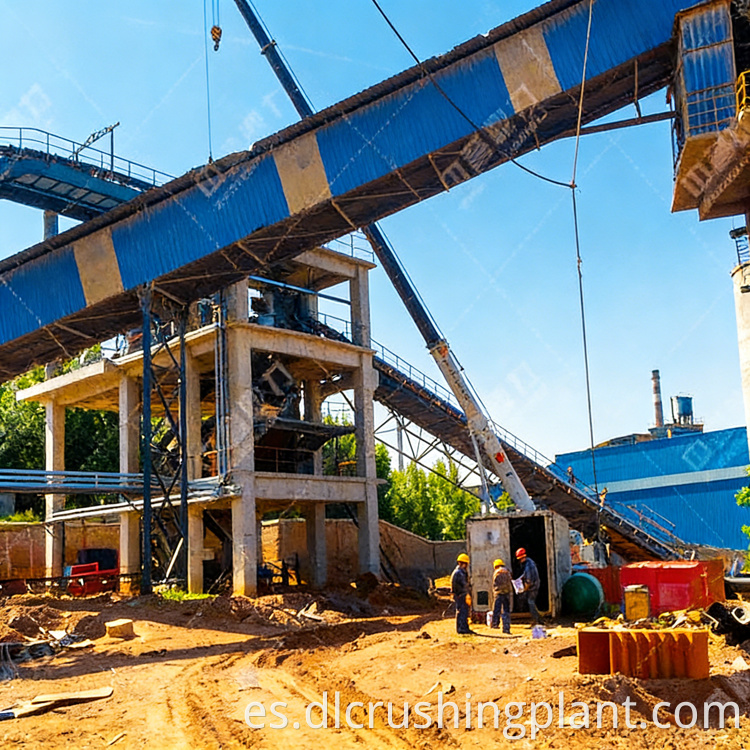

• Sistema modular de galería transportadora que proporciona transporte de materiales estructurado y que ahorra espacio entre todas las etapas de producción y silos de almacenamiento dedicados a tamaños específicos.
• Cribado de varias plataformas a través de una criba vibratoria circular modelo 2470 que produce cuatro grados precisos de producto terminado para diversas demandas del mercado.
• Configuración específicamente optimizada para basalto y materiales duros similares, lo que garantiza una excelente forma del grano y un mayor valor de mercado del producto.
• Soluciones completas de línea de producción llave en mano disponibles desde equipos independientes hasta configuraciones completas de plantas, que abarcan alimentación, trituración, producción de arena, cribado, transporte y unidades móviles sobre orugas.

Datos del caso

• La trituradora de martillos de alta resistencia PCZ1615 logra la trituración de basalto en un solo paso, combinando la rotura primaria y la reducción de tamaño en una sola máquina
• El alimentador vibratorio modelo 1538 garantiza una entrega constante y uniforme de materia prima para un rendimiento constante
• La criba vibratoria circular modelo 2470 clasifica la producción en cuatro grados de acabado: 0 a 5 mm, 5 a 10 mm, 10 a 20 mm, 16 a 31,5 mm.
• El sistema de galería transportadora modular transporta los materiales triturados a los silos correspondientes por tamaño, lo que proporciona una gestión organizada del producto.
• La configuración simple y confiable reduce el número de equipos, lo que reduce los costos de inversión y los requisitos de mantenimiento.
• Los agregados de basalto terminados presentan una excelente forma de grano, lo que genera mejores precios en el mercado y mayores ganancias.
• El diseño compacto de la solución minimiza el espacio ocupado por la planta y la complejidad estructural
• Línea completa diseñada, construida y equipada por Zhongyu Dingli llave en mano

Preguntas frecuentes

P1: ¿Cómo logra la trituradora de martillos de servicio pesado PCZ1615 triturar basalto en un solo paso?

La trituradora de martillos de servicio pesado PCZ1615 cuenta con un rotor grande con martillos de alta velocidad que brindan una potente energía de impacto suficiente para romper el basalto (un material duro y abrasivo) desde el tamaño del bloque en bruto hasta el rango intermedio objetivo en una sola pasada. Esto elimina el requisito tradicional de una trituradora de mandíbulas seguida de una trituradora de cono o una trituradora de impacto, lo que reduce el número de equipos, simplifica el flujo del proceso y reduce tanto la inversión de capital como los costos de mantenimiento, manteniendo al mismo tiempo la capacidad de rendimiento requerida para la producción continua de agregados de basalto.

P2: ¿Qué ventaja ofrece el sistema de galería transportadora modular en esta línea de trituración de basalto?

El sistema modular de galería transportadora proporciona una red de transporte de material estructurada y prediseñadas que conecta todas las etapas de producción, desde la trituración hasta el cribado y el almacenamiento del producto, en un diseño organizado y que ahorra espacio. A diferencia de las configuraciones de transportadores abiertos convencionales, el diseño de galería modular minimiza la congestión a nivel del suelo, protege el material transportado de la exposición a las inclemencias del tiempo y permite que cada flujo de producto se dirija con precisión a su silo de almacenamiento dedicado de tamaño específico. El enfoque modular también simplifica la instalación y la futura expansión de la capacidad, ya que se pueden integrar secciones de galería adicionales sin modificaciones estructurales importantes.

P3: ¿Qué grados de producto terminado produce esta línea de trituración de basalto y cuáles son sus aplicaciones?

La línea produce cuatro grados de productos terminados: arena fabricada de 0 a 5 mm utilizada para la producción de hormigón, mortero y mezclas asfálticas; piedra clasificada de 5 a 10 mm utilizada para base de carreteras y agregados de concreto; piedra clasificada de 10 a 20 mm utilizada para hormigón estructural y balasto de ferrocarril; y piedra graduada de 16 a 31,5 mm utilizada para la construcción de carreteras de servicio pesado, construcción de presas y proyectos de infraestructura a gran escala. Esta diversa gama de productos permite al cliente atender múltiples segmentos del mercado desde una única línea de producción, maximizando el potencial de ingresos y garantizando que los agregados de basalto terminados alcancen los mejores precios de mercado posibles en diferentes categorías de aplicaciones.
