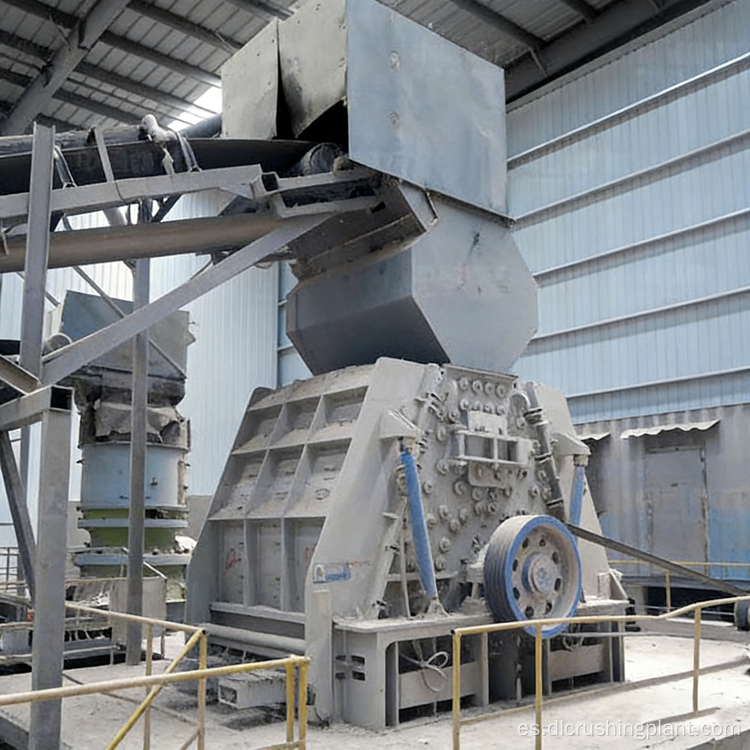

Sistema de trituración de granito de 300 TPH con trituradora de roca dura de doble cavidad para una forma de partícula superior y un bajo costo de desgaste

Descripción general del proyecto

Ubicado en Qingdao, provincia de Shandong, este sistema de trituración de granito de 300 TPH fue diseñado para una empresa de materiales de construcción especializada en la producción de agregados de roca dura. El granito, con su dureza Mohs de 7 y su alto contenido de sílice, presenta desafíos importantes que incluyen el desgaste extremo del equipo, la mala forma de las partículas debido a la trituración convencional y los altos costos operativos. Después de visitar la fábrica de Zhongyu Dingli en 2021 e inspeccionar las operaciones de equipos en áreas cercanas como Linyi y Weifang, la empresa seleccionó la trituradora de roca dura de doble cavidad DLKPC, impresionada por la excelente forma cúbica de las partículas de los productos terminados y el desgaste notablemente bajo de las piezas de desgaste. El sistema produce agregados de arena y grava de múltiples especificaciones, incluidos 0-5 mm, 5-10 mm, 10-20 mm y 16-31,5 mm, para satisfacer diversas demandas de construcción e infraestructura.

Flujo de proceso

El granito en bruto se alimenta uniformemente desde la tolva a la trituradora de roca dura de doble cavidad DLKPC a través del alimentador vibratorio. El diseño simétrico de doble cavidad permite que cada cavidad contenga más material simultáneamente, lo que permite una trituración primaria de alto rendimiento con una sola máquina. Luego, los agregados triturados se transportan a la criba vibratoria de alta resistencia de 3 capas para una clasificación de precisión en varias etapas. Los agregados calificados de cada especificación objetivo se dirigen a sus respectivas reservas de productos terminados a través de cintas transportadoras, mientras que los materiales de gran tamaño de la capa de cribado superior se devuelven a la trituradora DLKPC para volver a triturarlos en un circuito cerrado. El rotor de la trituradora DLKPC es capaz de girar hacia adelante y hacia atrás, y los cabezales de los martillos se pueden invertir para su reutilización, duplicando efectivamente su vida útil antes de reemplazarlos. El espacio entre las cabezas de los martillos y los revestimientos de impacto se puede ajustar con precisión a través del sistema de control para controlar el tamaño de la descarga, asegurando que la forma de las partículas de los productos terminados supere consistentemente los estándares especificados para los materiales de construcción. Para proyectos que requieren arena fabricada, se puede integrar una máquina de arena de impacto de eje vertical opcional para procesar agregados finos y convertirlos en arena de granito de alta calidad.

Contenido del servicio EPC

Zhongyu Dingli ofrece una solución EPC llave en mano completa para proyectos de agregados de granito, que abarca estudios del sitio y análisis geológico, diseño de procesos optimizados específicamente para materiales de alta dureza, fabricación y suministro de equipos, ingeniería civil y construcción de talleres, instalación y puesta en servicio, capacitación de operadores y soporte posventa a largo plazo. La empresa ofrece soluciones personalizadas de trituración y procesamiento para un espectro completo de materiales que incluyen piedra azul, piedra caliza, basalto, granito, guijarros, ganga de carbón, calcita, piedra de cuarzo, dolomita, mineral de hierro, barita, diabasa, toba y piedra caliza con alto contenido de calcio, así como procesamiento específico de caolín, desechos sólidos industriales como escoria y relaves, y desechos de construcción y demolición. Desde equipos independientes individuales hasta líneas de producción completas llave en mano, y desde configuraciones de plantas fijas hasta soluciones flexibles de unidades móviles sobre orugas, todos los sistemas están integrados en un solo contrato para garantizar el control del cronograma, la optimización de costos y una calidad constante durante todo el ciclo de vida del proyecto.

Casos y datos de proyectos

• Ubicación: Qingdao, provincia de Shandong
• Material: Granito (dureza Mohs 7, alto contenido de sílice)
• Capacidad: 300 TPH
• Equipo principal: Trituradora de roca dura de doble cavidad DLKPC
• Especificaciones del producto: agregados de arena y grava de 0-5 mm, 5-10 mm, 10-20 mm, 16-31,5 mm
• Resultado clave: La forma de las partículas de agregado terminadas es superior a los estándares para materiales de construcción; La vida útil de las piezas de desgaste se ha ampliado significativamente gracias al diseño de cabeza de martillo reversible.
• Visita del cliente: inspección de fábrica y visitas a sitios cercanos en Linyi y Weifang, 2021
• Materiales aplicables: adoquines, basalto, granito y otras rocas de alta dureza

Preguntas frecuentes

P1: ¿Qué hace que la trituradora de roca dura de doble cavidad DLKPC sea superior para el procesamiento de granito?

El DLKPC presenta un diseño simétrico de doble cavidad que contiene más material por ciclo, lo que permite un alto rendimiento con una sola trituradora. Su rotor admite rotación hacia adelante y hacia atrás, lo que permite invertir las cabezas de los martillos para su reutilización, lo que efectivamente duplica la vida útil de las piezas de desgaste y reduce los costos de reemplazo. La separación ajustable entre las cabezas de los martillos y los revestimientos de impacto garantiza un control preciso del tamaño de la descarga y una forma de las partículas consistentemente superior para materiales de roca dura como el granito.

P2: ¿Cómo aborda este sistema el problema de alto desgaste común en la trituración de granito?

La dureza Mohs de 7 del granito y su alto contenido de sílice provocan un rápido desgaste en los equipos de trituración convencionales. El DLKPC aborda esto a través de su diseño de martillo reversible, construcción de rotor de alta resistencia y revestimientos resistentes al desgaste. Combinado con el circuito de cribado de circuito cerrado que evita la trituración excesiva y reduce el paso innecesario de material a través de la trituradora, los costos generales de desgaste son significativamente menores en comparación con las configuraciones de trituradora de una sola cavidad o no reversible.

P3: ¿Se puede ampliar o modificar este sistema de trituración de granito de 300 TPH para diferentes requisitos del producto?

Sí. El diseño del sistema modular admite una expansión flexible, incluida la adición de un generador de arena de impacto de eje vertical para la producción de arena manufacturada o un módulo trituradora móvil para operaciones flexibles en el sitio. La configuración de la criba vibratoria se puede ajustar para producir diferentes especificaciones de agregados, y la separación de descarga de la trituradora DLKPC se puede ajustar mediante el sistema de control para adaptarse a los diferentes requisitos de clasificación del producto.
