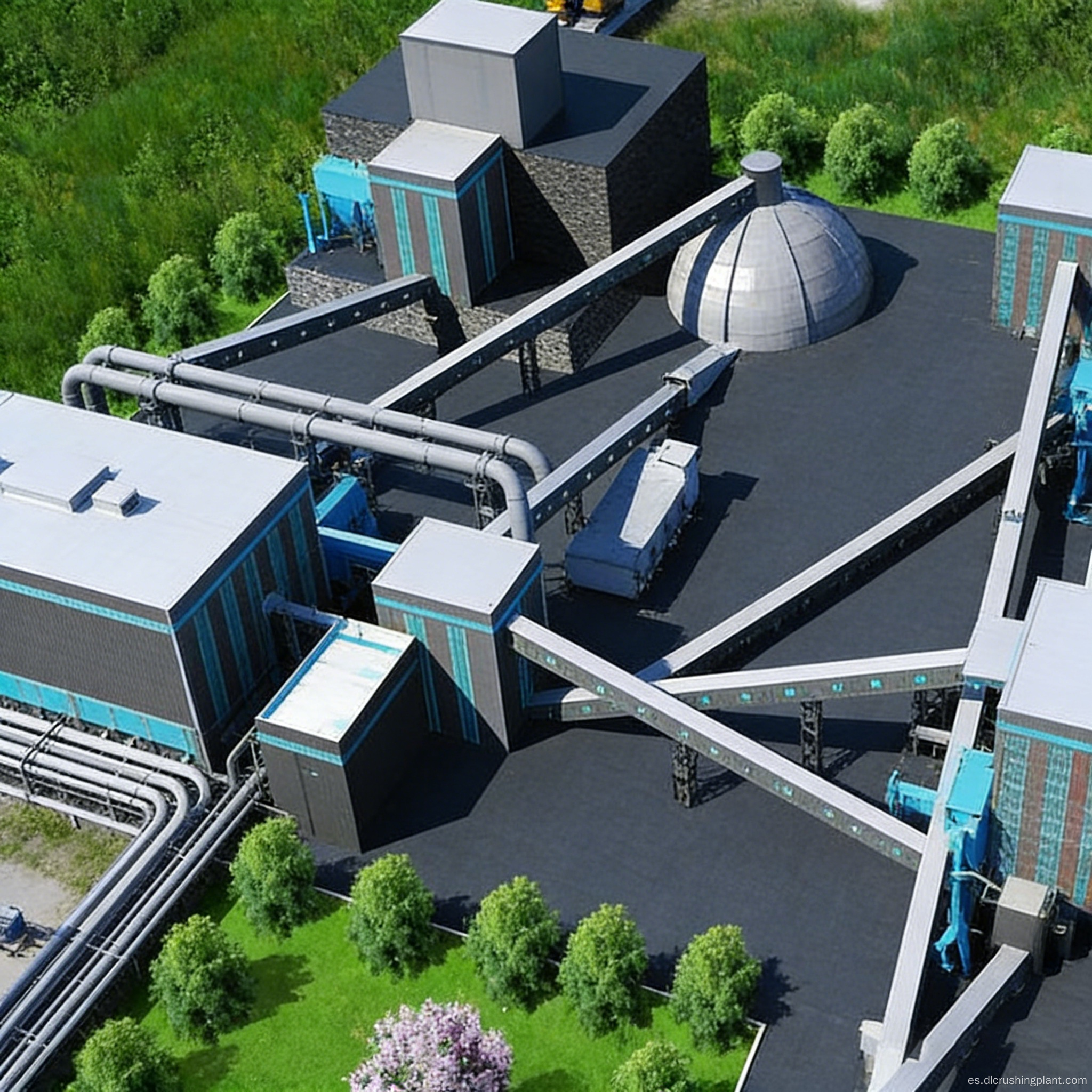

Solución de línea completa y compacta para una línea de producción de arena producida mecánicamente a base de piedra caliza respetuosa con el medio ambiente

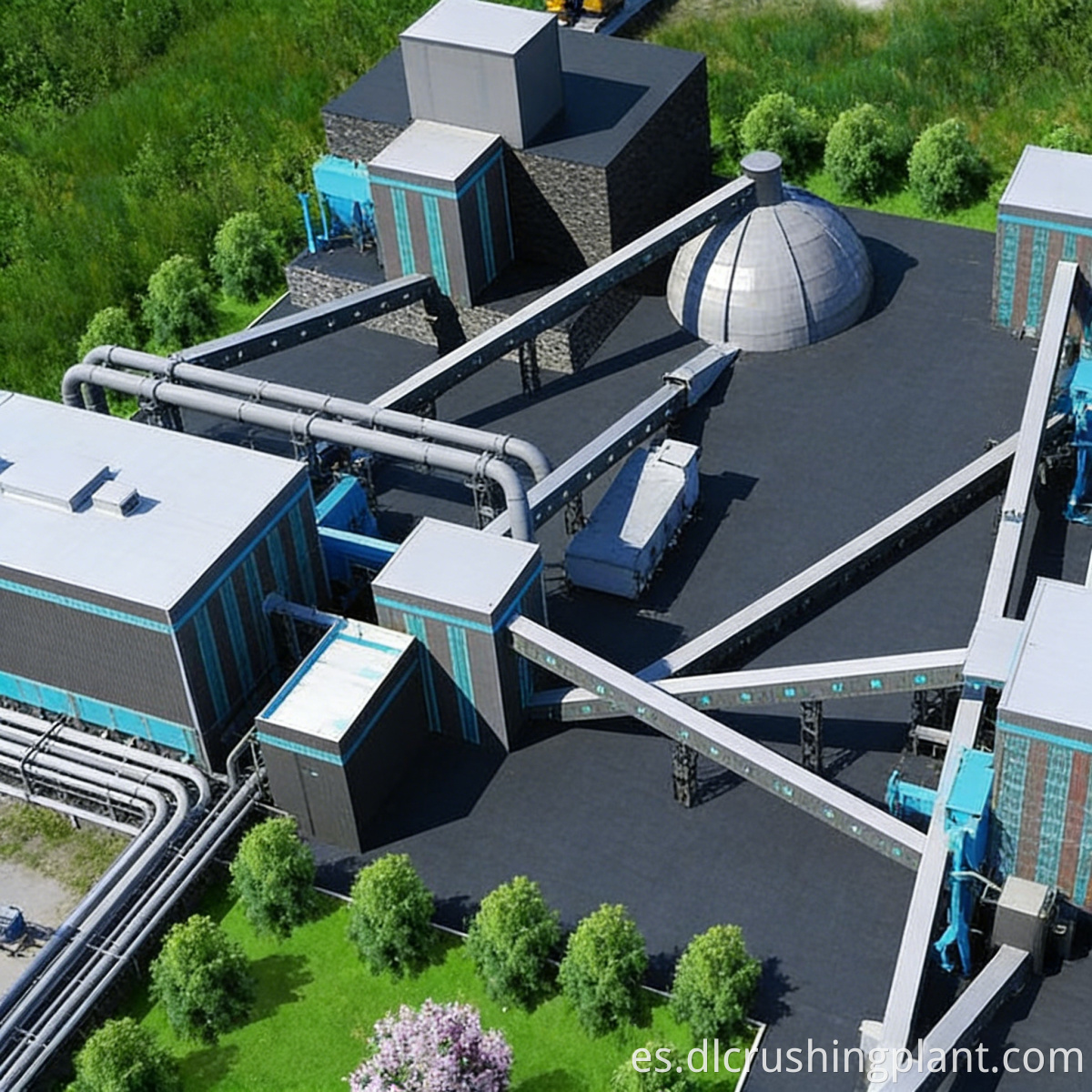

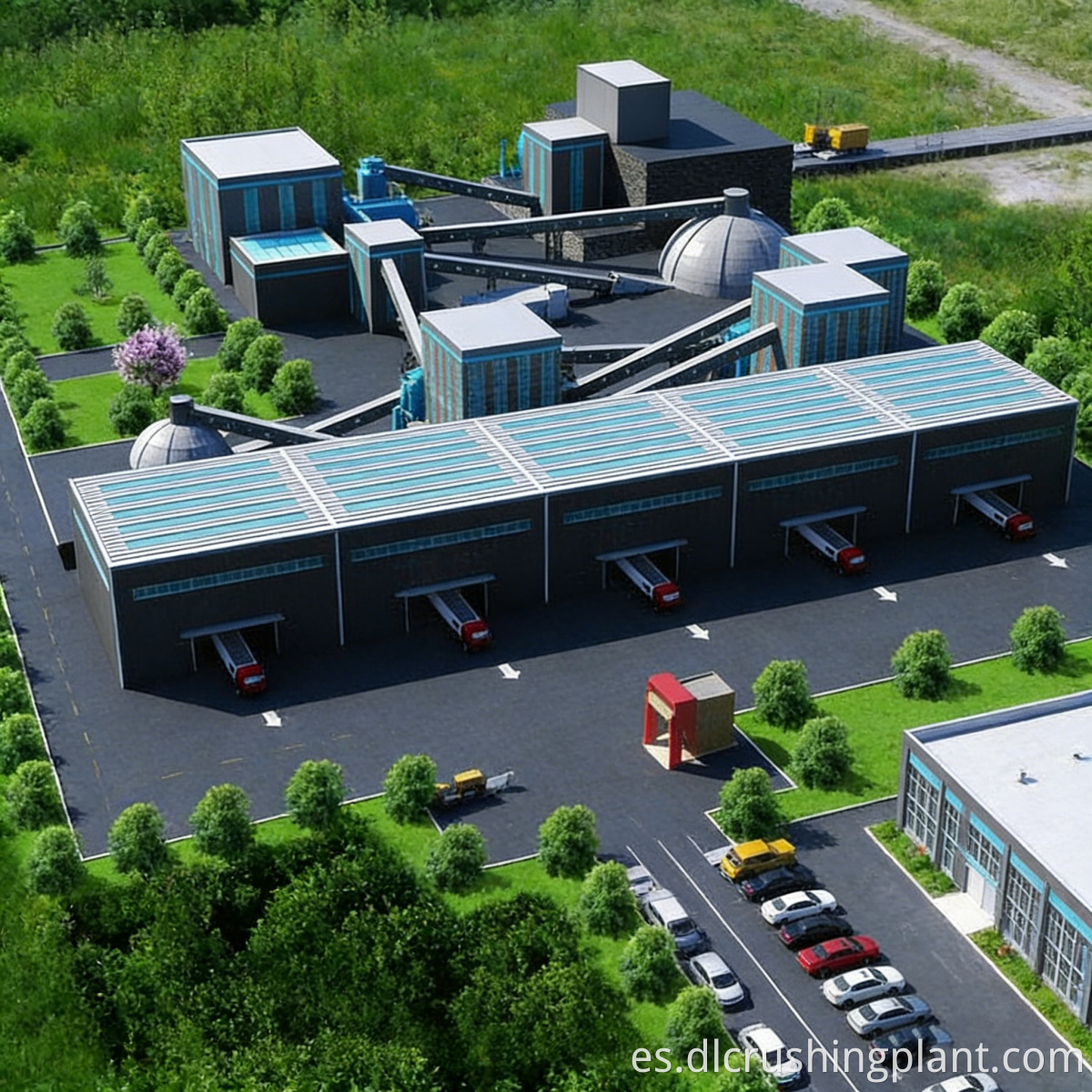

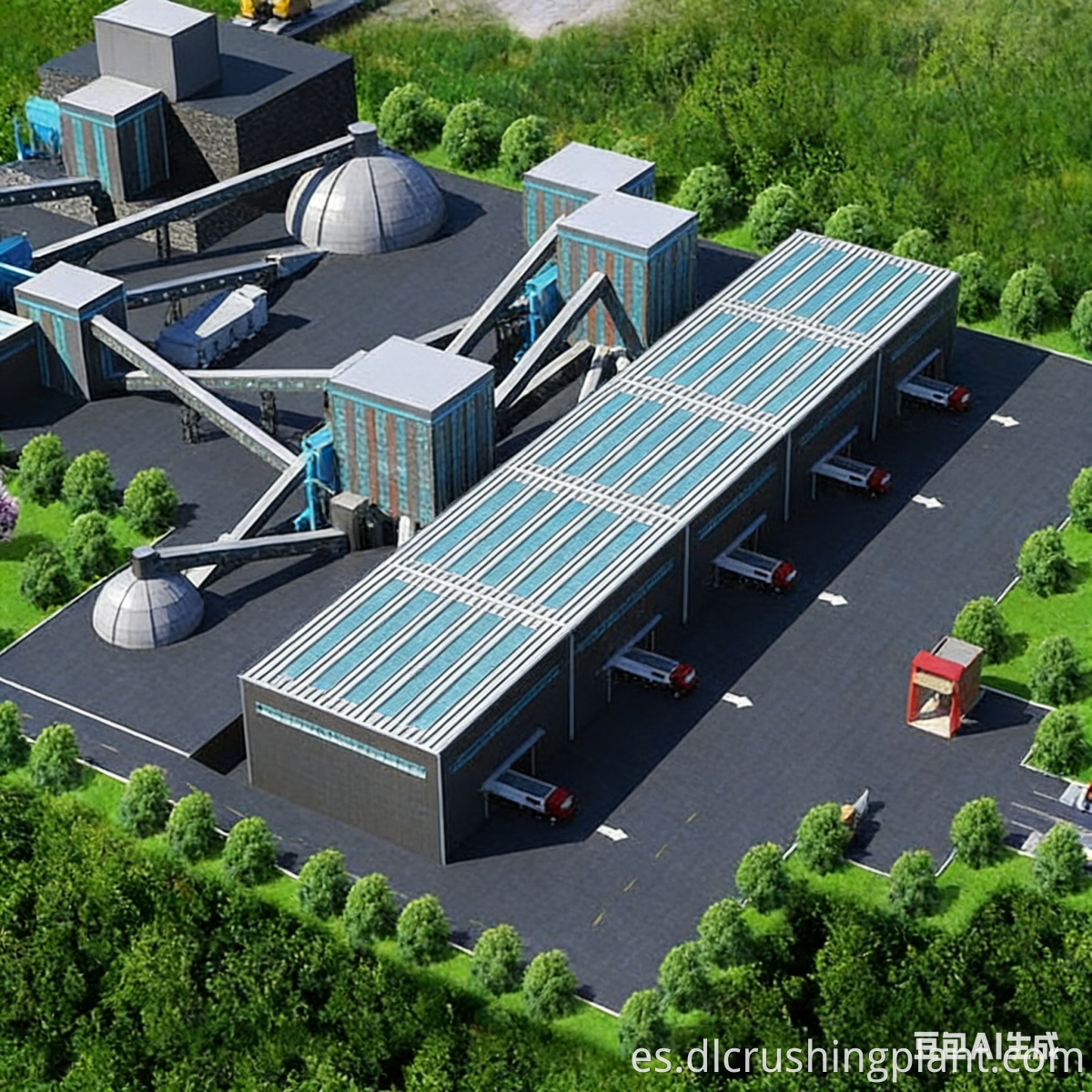

Los proyectos de arena y grava de mediana a gran escala a menudo enfrentan desafíos como un área de planta limitada y una disposición de equipos dispersos, lo que resulta en largas distancias de transporte de materiales, alto consumo de energía y dificultades en la gestión y el mantenimiento. Centrada en la producción de 1200 toneladas métricas por hora de arena caliza producida mecánicamente, esta solución emplea un diseño maestro cuadrado que ahorra espacio y organiza áreas funcionales principales como alimentación, trituración, cribado y almacenamiento de productos terminados en una configuración compacta a lo largo del perímetro del sitio cuadrado. Esto garantiza una ruta de flujo de material clara, minimiza las distancias de transporte de la correa y permite una integración perfecta entre las zonas funcionales. Toda la línea está equipada con una trituradora de martillo pesado PCZ, un alimentador vibratorio ZGC y un colector de polvo con cámara de pulsos DMC. Dentro de un espacio limitado, logra una alta capacidad de producción de 1200 toneladas métricas por hora, al tiempo que garantiza el pleno cumplimiento de los estándares ambientales durante todo el proceso. Este diseño facilita la gestión centralizada y el mantenimiento de equipos, lo que lo convierte en una solución ideal para áreas con recursos de tierra limitados.

Materia prima (piedra caliza, trozos grandes) → Alimentador vibratorio ZGC (alimentación uniforme + criba de barras para la eliminación preliminar del suelo) → Trituradora de martillo pesado PCZ (trituración de un solo paso) → Cinta transportadora de corta distancia → Criba vibratoria circular (clasificación y cribado de varias etapas) → Los productos calificados ingresan al área de almacenamiento de productos terminados; El material no conforme se devuelve a través de un sistema de circuito cerrado a la trituradora de martillo pesado para su trituración secundaria → Una porción del material de gran tamaño, después de darle forma y triturar, ingresa al sistema de producción de arena → La arena fabricada terminada se tamiza y almacena. Todo el proceso está organizado de forma compacta dentro de un diseño de planta de forma cuadrada, con corredores de transporte por cinta completamente cerrados entre los talleres y recolección de polvo centralizada a través de colectores de polvo con cámara de pulsos DMC, lo que garantiza el cumplimiento ambiental dentro de este diseño compacto.

Diseño de plan maestro compacto y de forma cuadrada y optimización del uso del suelo; fabricación de equipos completos (alimentador + trituradora de martillos de alta resistencia + criba vibratoria + recolector de polvo + cinta transportadora + sistema de control eléctrico); instalación de equipos compactos y recorrido de tuberías minimizado; instalación, puesta en servicio y operación de prueba integrada de toda la línea; capacitación de operadores y plan de gestión centralizado de operación y mantenimiento; Garantía de suministro de repuestos.

Línea de producción de arena producida mecánicamente de piedra caliza de 1200 TPH en la provincia de Mascate, Sultanato de Omán (puesta en servicio en enero de 2024):

El cliente es un grupo constructor local. El sitio de la planta cubre un área de solo 45 mu, que es significativamente más pequeña que el terreno que normalmente se requiere para una línea de producción convencional de 1200 TPH. Nuestra empresa adoptó un diseño de plan maestro cuadrado y que ahorra espacio, organizando el taller de trituración, el taller de cribado y el área de almacenamiento de productos terminados de forma compacta a lo largo de los cuatro lados del sitio, con un silo de transferencia y un centro de control eléctrico ubicado en el área central. Las distancias de la cinta transportadora se redujeron aproximadamente un 35 % en comparación con los diseños convencionales, y el consumo de energía de toda la línea se redujo en un 8 %. Equipado con un sistema de recolección de polvo con cámara de mangas de chorro pulsado DMC, las emisiones de polvo cumplen con los estándares regulatorios. Desde que comenzó la producción, la planta ha producido aproximadamente 18.000 toneladas métricas de arena y agregados fabricados diariamente, y todos los productos terminados se utilizan para la construcción residencial y de carreteras en la ciudad de Muscat.

"El diseño cuadrado fue la solución perfecta para nuestra limitada área de sitio. Todo es compacto, bien organizado y fácil de mantener. Logramos 1200 toneladas métricas por hora en solo 45 mu de terreno; eso es una eficiencia impresionante". — Gerente General, Materiales de Construcción Muscat, Omán

P: ¿Cuáles son las ventajas de un diseño cuadrado en comparación con un diseño lineal tradicional?

R: La ventaja clave es la conservación del terreno: un diseño cuadrado reduce la huella entre un 20% y un 35%, al mismo tiempo que minimiza las distancias de la cinta transportadora, lo que reduce el consumo de energía para la transferencia de materiales y la inversión en equipos. Diseño compacto para líneas de producción de agregados de arena y grava de mediana a gran escala Las zonas funcionales están dispuestas a lo largo del perímetro, lo que permite que el área central albergue la sala de control eléctrico y el almacén de repuestos, lo que facilita la gestión centralizada y el mantenimiento rápido.

P: ¿Cuál es la superficie mínima de terreno requerida para una línea de producción de 1200 TPH?

R: Usando un diseño cuadrado compacto, el área de terreno mínima para una línea de producción de piedra caliza de 1200 TPH se puede mantener en aproximadamente 40 a 50 mu (dependiendo del tamaño de las partículas de la materia prima y las especificaciones del producto terminado). Trituración de piedra caliza en una línea de producción de arena fabricada Si el terreno es irregular o es necesario reservar espacio para una futura expansión, el diseño se puede ajustar de manera flexible. Colector de polvo por chorro de pulso para una línea de producción de arena producida mecánicamente y respetuosa con el medio ambiente.

P: ¿El diseño cuadrado afecta la expansión de la capacidad?

R: Las interfaces de expansión se pueden reservar durante la fase de planificación maestra, reservando espacio en un lado del sitio de la planta cuadrada para la expansión de los talleres de trituración secundaria o de producción de arena. Cuando sea necesario aumentar la capacidad en el futuro, no será necesaria una reubicación completa; la instalación se puede ampliar simplemente en la dirección reservada.

Obtenga el plan de distribución con uso eficiente del espacio y el diseño de optimización del uso del suelo de 1200 TPH cuadrados.
