Proyecto EPC de planta trituradora de arena Bluestone con fabricante de arena de doble rotor y cribado de múltiples etapas

Descripción general del proyecto

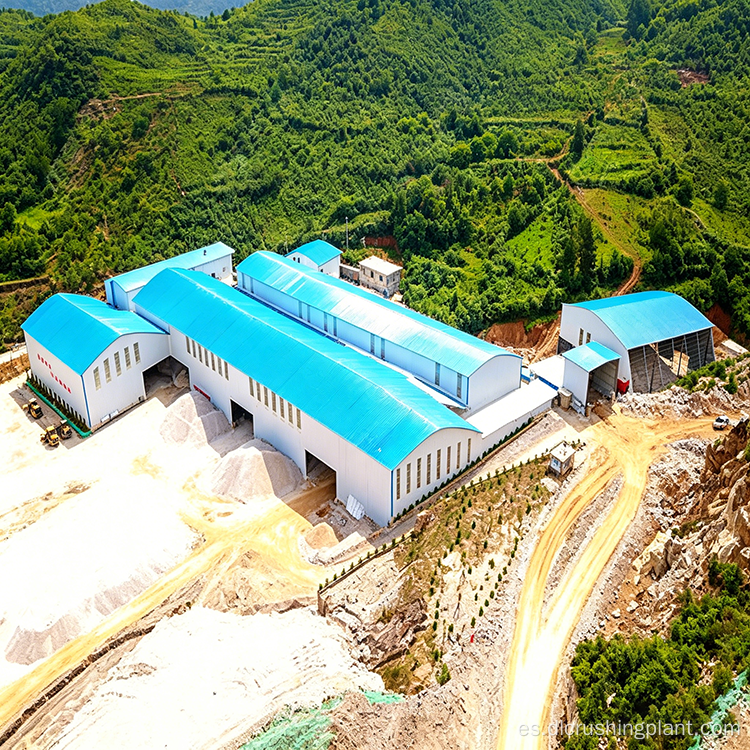

Zhongyu Dingli construyó esta línea de trituración y producción de arena de piedra azul de 1000 TPH como contratista EPC para Kaishishunhe Building Materials Co., Ltd. en Gui'an New Area, una nueva área a nivel nacional con una demanda agregada máxima anual que alcanza los 40 millones de toneladas. La planta está ubicada junto al mercado, lo que permite el suministro directo a proyectos de infraestructura. El diseño completamente cerrado incorpora recolección de polvo en cada etapa: alimentación, trituración, cribado, producción de arena y almacenamiento. Bluestone, un material de dureza media y muy quebradizo, es ideal para el enfoque de trituradora de martillos, que ofrece alta eficiencia y bajo costo por tonelada. El paquete EPC cubre ingeniería civil, suministro de equipos e instalación en un único contrato integrado. La producción cubre especificaciones estándar que incluyen agregados 05, 12 y 13 más arena fabricada para los mercados de la construcción.

Detalles del equipo

• Alimentador vibratorio DLZGC2050: 1 unidad, 800-1500 TPH, 22×2 kW, canal de servicio pesado con revestimientos resistentes al desgaste para una alimentación estable y sin sobretensiones
• Trituradora de martillos de servicio pesado PCZ1820: 1 unidad, 1000-1200 TPH, 450×2 kW, trituración en una sola etapa de bloques de piedra azul de hasta 800 mm con buena forma de partículas
• Trituradora moldeadora XPC1220: 1 unidad, 500-600 TPH, 220×2 kW, trituración y conformación secundaria dedicada con martillos giratorios de 360 ​​grados para un desgaste uniforme
• Máquina para fabricar arena de doble rotor ZSJ-1215: 1 unidad, 150-220 TPH, 110×4 kW, rotores dobles contrarrotativos con criba incorporada; avance limitado a ≤30 mm con módulo de finura ajustable
• Criba vibratoria circular 2YKZ3070 × 2: cada una de 450-500 TPH, etapa de cribado principal con gran superficie de cribado
• Criba vibratoria circular 3YKZ2070 × 2: cada una de 240-300 TPH, clasificación auxiliar y cribado de gran tamaño
• Criba vibratoria circular 3YKZ2060 × 1 — 180-280 TPH, criba complementaria para clasificación de materiales finos

Tres opciones de diseño prácticas

1. Trituración en dos etapas con conformación intermedia

La PCZ1820 sirve como trituradora gruesa primaria, mientras que la XPC1220 se encarga del conformado y la trituración fina dedicados de la producción primaria. La separación de la trituración gruesa del conformado evita la sobrecarga de la trituradora principal y permite un control preciso de la forma de las partículas. El diseño de la cámara XPC1220 cuenta con martillos giratorios de 360 ​​grados que giran hacia el lado opuesto después del triturado, lo que garantiza un desgaste uniforme y una vida útil prolongada. El agregado resultante contiene menos partículas en forma de agujas y escamas, lo que lo hace más competitivo en el mercado de la construcción.

2. Detección bidireccional con configuración modular

Cinco cribas se dividen en dos grupos: dos unidades 2YKZ3070 como cribas principales con grandes superficies de cribado y dos 3YKZ2070 más una 3YKZ2060 que se encarga de la clasificación auxiliar y el cribado de gran tamaño. El volumen de material de retorno es menor que el de alimentación principal, por lo que los modelos 2070 y 2060, ligeramente más pequeños, son totalmente adecuados, lo que garantiza eficiencia sin sobreespecificaciones. Los tamaños de malla de la criba se pueden cambiar libremente sin necesidad de parar, lo que permite que la planta produzca cualquier especificación que exija el mercado.

3. Sistema de circuito cerrado con generador de arena de doble rotor

Toda la línea opera como un circuito cerrado de trituración, producción de arena y cribado. El ZSJ-1215 cuenta con una pantalla incorporada; El material de gran tamaño regresa directamente a los rotores para volver a triturarse, lo que garantiza una gradación de arena controlable. La alta fragilidad de Bluestone lo hace particularmente adecuado para el procesamiento con dos rotores. Durante las temporadas altas, cuando la arena fina escasea, el sistema cambia al modo de producción de arena; durante los períodos de menor actividad, cambia al modo agregado puro: no se necesita equipo adicional, solo un cambio de modo.

Comentarios y resultados de los clientes

• Cumplimiento ambiental: La planta completamente cerrada con sistemas de recolección de polvo hace que el polvo sea prácticamente invisible en las instalaciones. El suelo del sitio permanece limpio y la maquinaria seca, cumpliendo fácilmente con los estándares de inspección ambiental.
• Exceso de capacidad de producción: Diseñado para 1000 TPH, la producción máxima real alcanza los 1200 TPH. El tamaño del equipo tiene un amplio margen, lo que garantiza que no haya escasez de suministro durante las temporadas altas.
• Gestión inteligente: el sistema de monitoreo en la nube y los módulos de gestión de inventario permiten a los operadores identificar el flujo de materiales y posibles bloqueos desde la sala de control. Los gerentes ven el estado de la producción y el inventario en tiempo real en dispositivos móviles sin visitar el sitio.
• Ubicación privilegiada y envío rápido: la planta está ubicada a menos de 20 km de los principales sitios de construcción de Gui'an. Los camiones hormigonera llegan al lugar en 30 minutos, lo que reduce significativamente los costos de transporte. Los camiones nunca circulan vacíos, lo que garantiza un rápido flujo de caja.

Preguntas frecuentes

P1: ¿Por qué se prefiere la combinación de trituradora de martillos y trituradora de conformación a una configuración de trituradora de mandíbulas y trituradora de impacto para bluestone?

Bluestone es de dureza media y muy quebradiza, lo que la hace ideal para el procesamiento con trituradoras de martillo. La PCZ1820 logra una trituración primaria de una sola etapa, eliminando la trituradora de mandíbulas. Luego, el XPC1220 se encarga de dar forma específicamente con martillos giratorios de 360 ​​grados para un desgaste uniforme. Esta combinación requiere menos máquinas, recorridos de transportador más cortos, menor inversión y menos puntos de falla en comparación con las configuraciones tradicionales de mandíbula más impacto.

P2: ¿Cómo cambia la planta entre los modos de producción de agregados y arena manufacturada?

El diseño de circuito cerrado permite cambiar de modo sin equipo adicional. En el modo de producción de arena, la máquina de arena de doble rotor ZSJ-1215 se activa y el material de gran tamaño recircula a través de su pantalla incorporada. En el modo de agregado puro, se omite el camino del generador de arena y todo el material fluye a través del circuito de trituración y cribado. Los tamaños de malla en las cinco cribas se pueden ajustar sin apagar para cambios de especificaciones bajo demanda.

P3: ¿Qué ventajas ofrece al cliente el enfoque EPC y la ubicación de la planta?

Como contratista EPC, Zhongyu Dingli entregó ingeniería civil, suministro de equipos e instalación en un solo paquete, lo que redujo la complejidad de la coordinación. La ubicación de la planta junto a la Nueva Área de Gui'an (a menos de 20 km de los principales sitios de construcción) significa que los camiones mezcladores llegan al sitio en 30 minutos. Los camiones nunca viajan vacíos en los viajes de regreso, lo que reduce drásticamente los costos de transporte y acelera el flujo de caja para el cliente.
