Línea de fabricación de arena trituradora de martillo con trituradora de impacto de cribado y conformación de dos etapas para agregados de construcción

Descripción general del proyecto

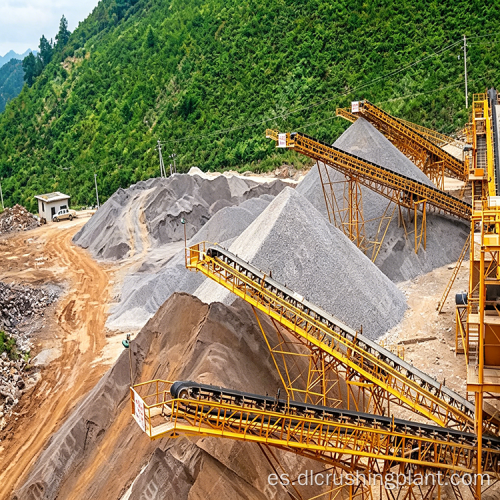

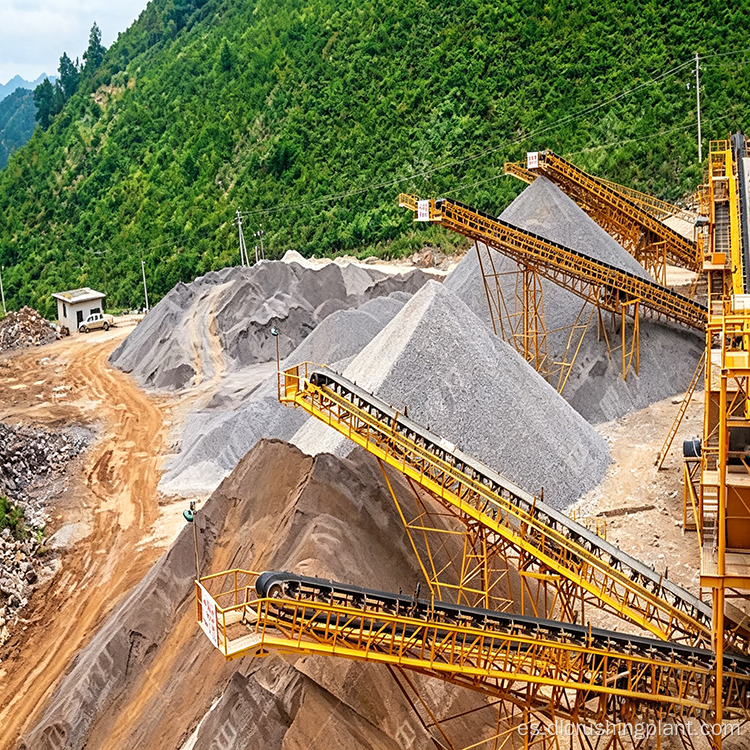

Zhongyu Dingli diseñó y construyó esta línea de producción de arena de construcción de 800 TPH para una mina de piedra caliza y piedra azul en Liupanshui, Guizhou. La línea presenta una configuración optimizada centrada en una trituradora de martillos de servicio pesado PCZ1620 para trituración primaria, una trituradora conformadora XPC1216 para trituración fina y cuatro cribas vibratorias circulares dispuestas en dos etapas de cribado. Se puede integrar una máquina de fabricación de arena de doble rotor opcional de la serie ZSJ para una producción de arena fabricada de alta calidad. El diseño de trituración y cribado de dos etapas produce múltiples especificaciones de agregados con forma de partículas y módulo de finura ajustables, lo que lo convierte en una solución rentable para este nivel de capacidad.

Detalles del equipo

• Alimentador vibratorio DLZGC1550Z: capacidad por hora de 400 a 900 toneladas, proporciona alimentación constante a las trituradoras posteriores
• Trituradora de martillos de servicio pesado PCZ1620: capacidad por hora de 800 a 1000 toneladas, trituración primaria de una sola pasada para piedra caliza y piedra azul de dureza media
• Trituradora moldeadora XPC1216: capacidad por hora de 400 a 500 toneladas, trituración fina y moldeado para reducir las partículas escamosas y con forma de agujas
• Criba vibratoria circular 3YKZ2670 × 2: cada una de 280-400 TPH, etapa de cribado primario
• Criba vibratoria circular 3YKZ2070 × 2: cada una de 240-300 TPH, etapa de cribado secundaria
• Máquina para fabricar arena de doble rotor ZSJ1416 (opcional): 210-280 TPH, rotores dobles contrarrotativos para un alto rendimiento de arena; Malla de malla ajustable para un control flexible del módulo de finura.

Aspectos destacados del proceso y el diseño

1. Trituración en dos etapas con conformación intermedia

La trituradora de martillos de alta resistencia PCZ1620 se encarga de la trituración primaria, seguida por la XPC1216 para la conformación y la trituración fina. Separar estas funciones en lugar de sobrecargar una sola máquina garantiza un alto rendimiento y una forma controlada de las partículas. La piedra triturada resultante tiene menos bordes afilados, lo que la hace más competitiva en el mercado de la construcción.

2. Evaluación en dos etapas para múltiples calificaciones en una sola pasada

Cuatro pantallas están organizadas en dos grupos (dos 3YKZ2670 para la detección primaria y dos 3YKZ2070 para la detección secundaria), estratégicamente adaptadas a los requisitos de cada etapa. El cribado progresivo a través de cada capa separa múltiples especificaciones de productos terminados simultáneamente, lo que elimina la transferencia de material de un lado a otro y garantiza una alta eficiencia de cribado.

3. Sistema de circuito cerrado con módulo de producción de arena

Cuando se integra la máquina fabricadora de arena de doble rotor ZSJ1416, el sistema se convierte en un circuito cerrado de trituración, producción de arena y cribado. El material de gran tamaño que no cumple con las normas regresa a la trituradora para su reprocesamiento; Sólo el material calificado va al almacén. Esto elimina el desperdicio y permite un cambio flexible entre piedra triturada de varios tamaños y modo de arena fabricada de alto rendimiento.

4. Operación eficiente y de bajo costo

La combinación de trituradora de martillos de servicio pesado y trituradora moldeadora reemplaza la configuración tradicional de trituradora de mandíbulas y trituradora de impacto, lo que reduce la cantidad de máquinas grandes. Esto acorta la longitud de la cinta transportadora, reduce los costos de electricidad y reduce los gastos de mantenimiento, lo que hace que la inversión total sea modesta y al mismo tiempo mantiene una alta eficiencia de producción.

Preguntas frecuentes

P1: ¿Cómo logra la máquina fabricadora de arena de doble rotor un alto rendimiento de arena?

Dos rotores giran en direcciones opuestas. El material es golpeado primero por el primer rotor, ganando energía cinética y luego choca con el segundo rotor. La velocidad combinada de ambos rotores produce un efecto triturador de alto impacto, lo que resulta en un rendimiento superior de arena. Una sola unidad ZSJ1416 alcanza 210-280 TPH cuando el tamaño de alimentación se controla por debajo de 30 mm.

P2: ¿Por qué utilizar dos modelos de pantalla diferentes en lugar de pantallas idénticas?

Cada etapa de cribado maneja diferentes volúmenes de material y distribuciones de partículas. La etapa primaria utiliza dos cribas 3YKZ2670 más grandes (280-400 TPH cada una) para material grueso de mayor volumen, mientras que la etapa secundaria utiliza dos cribas 3YKZ2070 (240-300 TPH cada una) para el volumen reducido de material fino. Hacer coincidir la capacidad con la carga real optimiza la eficiencia y el costo del equipo.

P3: ¿Puede esta línea alternar entre producción de agregados y arena manufacturada?

Sí. El diseño de circuito cerrado permite un cambio de modo flexible. Al producir piedra triturada, el sistema se centra en múltiples clasificaciones de agregados mediante un cribado de dos etapas. Cuando se necesita arena fabricada de alto rendimiento, la máquina fabricadora de arena ZSJ1416 se activa y el material de gran tamaño recircula para su reprocesamiento. El tamaño de malla de la pantalla es ajustable para controlar el módulo de finura.
