Línea de producción de trituración de agregados y fabricación de arena de materiales de construcción de Blue Stone Producción integral de arena

Esta línea de producción está diseñada específicamente para piedra azul sedimentaria resistente a la intemperie. Con una capacidad de producción personalizable de 50 a 500 toneladas métricas por hora, emplea una solución llave en mano de proceso completo que comprende “trituración primaria gruesa con una trituradora de martillo pesada + trituración fina y conformación con una trituradora de impacto + producción de arena por impacto + lavado de arena + clasificación mediante una criba vibratoria circular”. Produce simultáneamente arena fabricada en los siguientes tamaños: 0 a 5 mm, 5 a 10 mm, 10 a 15 mm y 16 a 31,5 mm: cuatro grados de agregado premium.

Se utiliza principalmente en plantas de concreto premezclado, construcción de carreteras, construcción de puentes, construcción de edificios y proyectos de carreteras municipales. La arena fabricada terminada puede reemplazar completamente la arena natural; bluestone tiene una textura uniforme y es resistente a la intemperie, lo que resulta en un agregado con excelentes propiedades mecánicas.

Desafíos clave: Bluestone presenta distintas capas sedimentarias y tamaños de partículas de alimentación desiguales, lo que resulta en una baja eficiencia con las trituradoras de mandíbulas estándar; las líneas de producción tradicionales de múltiples etapas requieren una inversión significativa, que es inasequible para las minas pequeñas y medianas; Los controles regulatorios sobre la arena natural se están endureciendo, creando una presión significativa para garantizar que la arena fabricada cumpla con los estándares de calidad.

Aspectos destacados de la solución: La trituradora de martillos de alta resistencia reemplaza el proceso de dos pasos de la trituradora de mandíbulas más la criba primaria, lo que agiliza el flujo de trabajo y reduce la inversión entre un 30% y un 40%; La etapa de conformación secundaria que utiliza una trituradora de impacto logra una alta relación de forma cúbica y una excelente forma de partículas; la máquina de arena de impacto, que funciona según el principio “piedra sobre piedra”, produce arena redondeada con una granulometría óptima; Los lavadores de arena con rueda de cangilones o tornillo opcionales garantizan un contenido de lodo <1%; los colectores de polvo con cámara de filtros son equipo estándar; El control centralizado PLC proporciona una cobertura flexible de un amplio rango de capacidad de 50 a 500 toneladas métricas por hora.

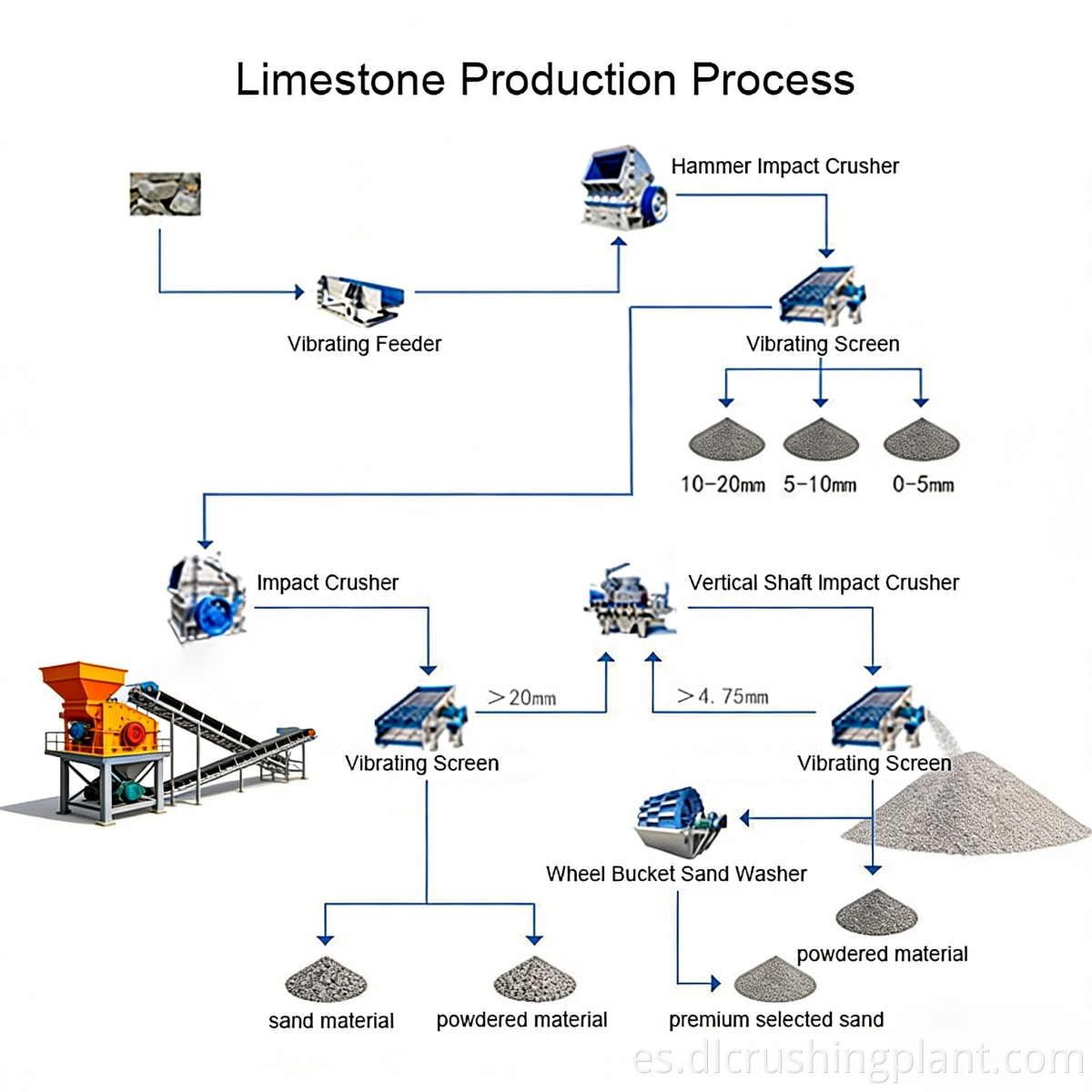

Alimentación: El mineral de piedra azul en bruto se alimenta uniformemente a la pesada trituradora de martillos a través de un alimentador vibratorio de frecuencia variable.

Trituración gruesa primaria: la trituradora de martillos pesados ​​utiliza trituración por impacto de alta velocidad para reducir directamente trozos grandes a menos de 50 mm en una sola pasada.

Conformación secundaria y trituración fina: la trituradora de impacto procesa el material por debajo de 30 mm, optimizando la forma de las partículas y reduciendo las partículas en forma de agujas y escamas.

Fabricación de arena: La máquina de arena de impacto utiliza un proceso de “piedra sobre piedra” para producir arena fabricada de 0 a 5 mm con un módulo de finura ajustable y forma de partícula redondeada.

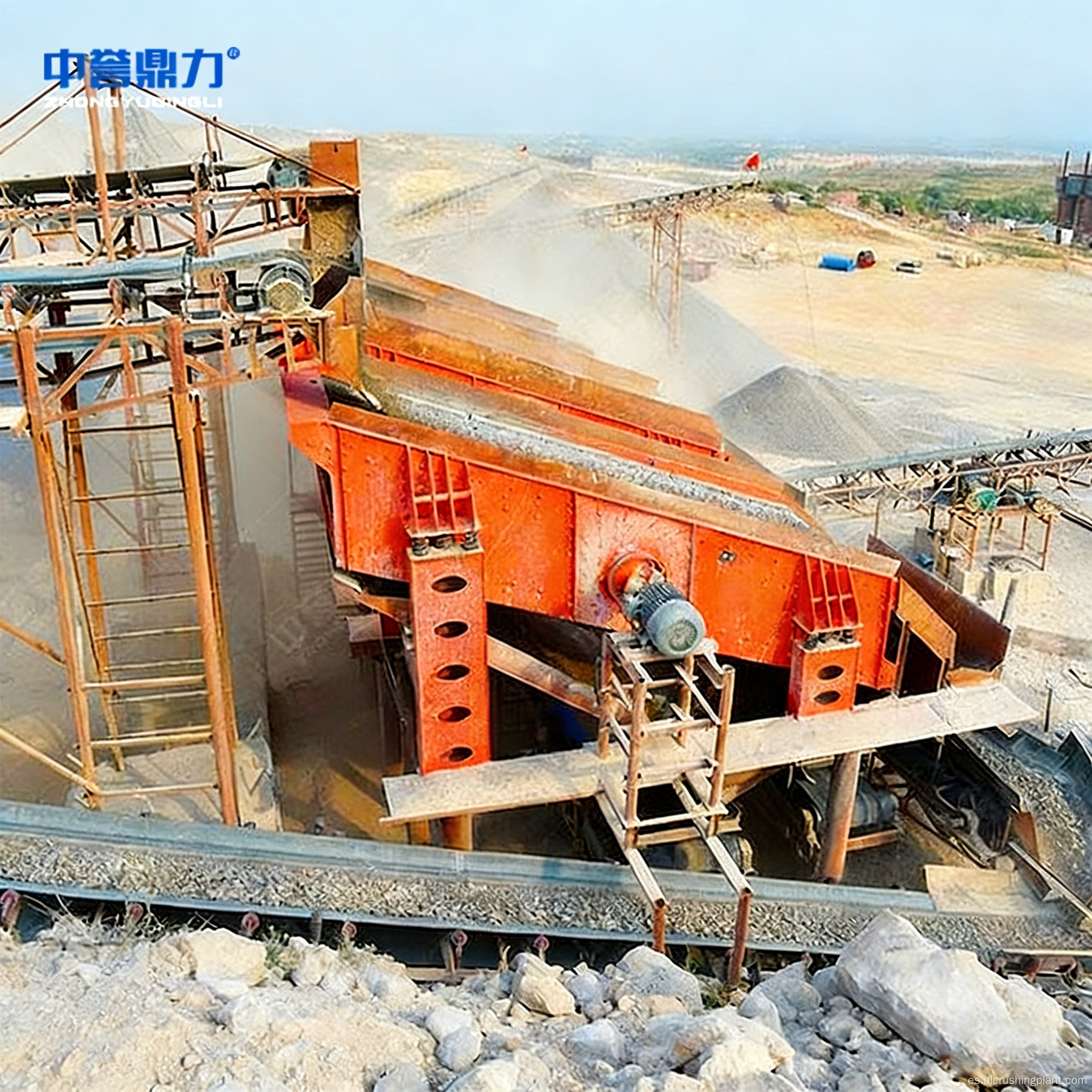

Lavado y cribado de arena: una criba vibratoria circular clasifica el material en cuatro grados de producto. La arena fabricada de 0 a 5 mm se lava y elimina el sedimento mediante un cubo de ruedas o un lavador de arena de tornillo, con un contenido de lodo <1%.

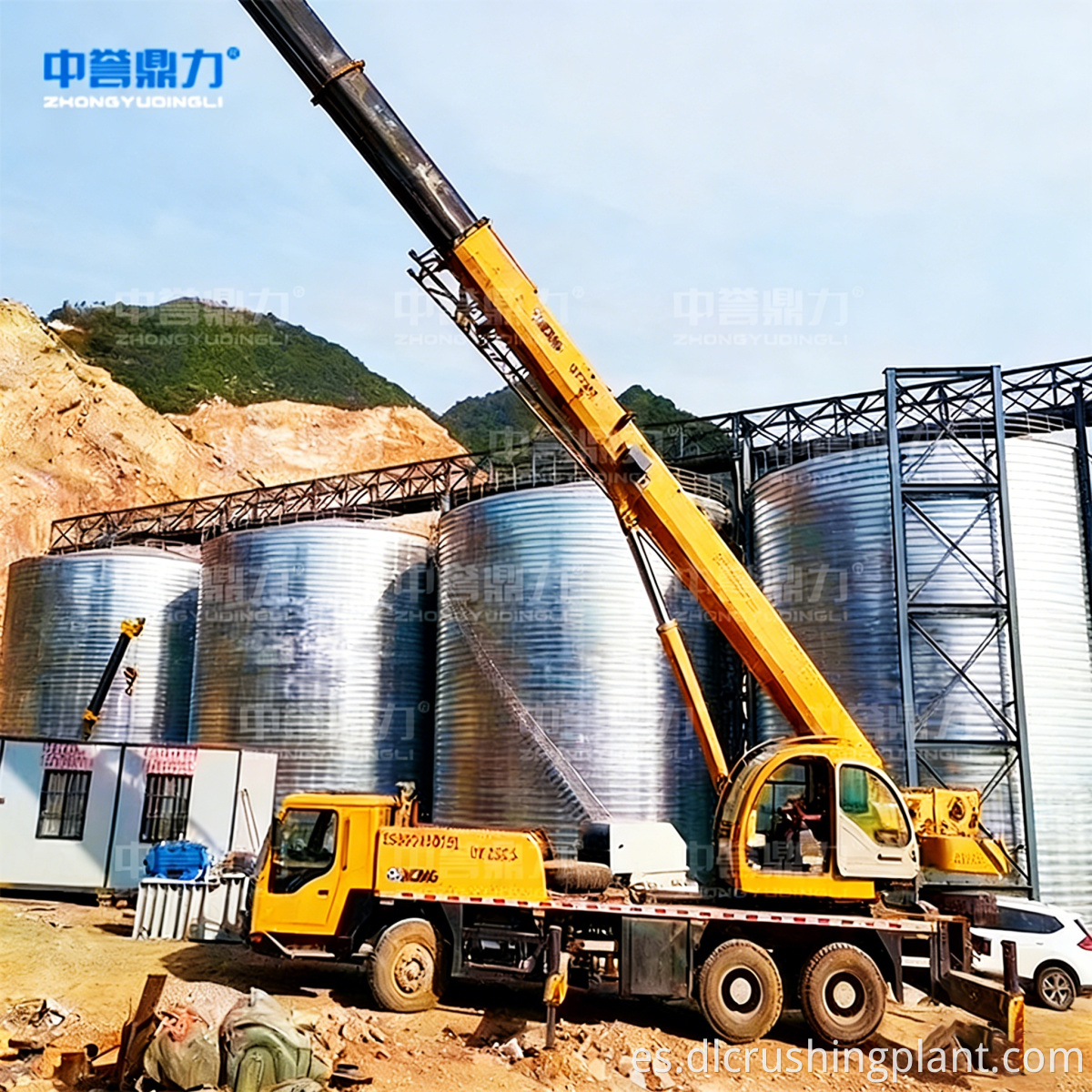

Recolección, almacenamiento y transporte de polvo: un colector de polvo con cámara de bolsas captura el polvo de piedra; El material se transporta a través de cintas transportadoras selladas a los silos, seguido de la dosificación automática y la carga en camiones.

Diseño de soluciones: según las reservas mineras, las características estratigráficas de la piedra azul y los requisitos de gradación del producto terminado, personalizamos los planes de configuración y proporcionamos diseños 3D y estimaciones de inversión.

Fabricación de equipos: Las trituradoras de martillos, trituradoras de impacto, máquinas de arena por impacto, lavadoras de arena, cribas vibratorias y colectores de polvo de alta resistencia son completamente desarrolladas y fabricadas internamente, y cada unidad se somete a pruebas individuales antes del envío.

Instalación y puesta en marcha: orientación in situ para la instalación y puesta en marcha integrada, con especial atención en el ajuste de los espacios entre martillos, la velocidad de rotación de la trituradora de impacto y el flujo de agua de lavado de arena; Pruebas de aceptación de carga completa de 72 horas.

Gestión de Operación y Mantenimiento: Reemplazo programado de martillos, placas de impacto y cabezales de descarga; mantenimiento de bolsas filtrantes de colectores de polvo y diagnóstico remoto; EEE > 85%.

Proyecto EPC para agregados Bluestone y arena manufacturada en la provincia de Quang Ninh, Vietnam. El cliente es un importante grupo local de materiales de construcción. La mina tiene reservas de piedra azul que superan los 30 millones de toneladas métricas, con una resistencia a la compresión de aproximadamente 120 MPa. Vietnam regula estrictamente el uso de arena natural de río, lo que genera una fuerte demanda de arena manufacturada como sustituto. Zhongyu Dingli entregó una línea de producción de 300 toneladas métricas por hora equipada con una trituradora de martillos de alta resistencia, una trituradora de impacto, dos máquinas de arena de impacto, una lavadora de arena en espiral, tres cribas vibratorias y un sistema PLC completo de recolección de polvo.

Datos operativos: La producción mensual estable supera las 70.000 toneladas métricas, con una producción máxima de 320 toneladas métricas por hora. La arena fabricada tiene un contenido de arcilla <0,8% y un módulo de finura de 2,5 a 2,9, cumpliendo con la norma TCVN 7570; el agregado triturado tiene un valor de trituración de <18% y una relación de descamación y alargamiento de <7%. Esta solución reduce los costes de adquisición en aproximadamente un 28 % en comparación con la arena natural, con un período de recuperación de aproximadamente 2,5 años.

Comentarios de los clientes: "El diseño de proceso corto de la trituradora de martillos pesados ​​redujo el ciclo de construcción en casi dos meses y redujo la huella en un tercio. La calidad de la arena fabricada es consistente y recibió una alta aprobación de los clientes de concreto. La respuesta posventa es rápida y la colaboración ha sido muy fluida".

P1: ¿Es estable la trituradora de martillo pesado cuando se procesa piedra azul con capas desiguales?

R: Es altamente adaptable y puede manejar una amplia gama de tamaños de alimentación (≤600 mm de mineral crudo) en la línea de producción de trituración de piedra azul. Combinado con un alimentador de barras para el precribado, garantiza una buena continuidad de la producción.

P2: ¿Cómo debo elegir entre una lavadora de rueda de cangilones y una lavadora de arena en espiral?

R: La lavadora de rueda de cangilones tiene un bajo consumo de energía y un rápido drenaje, lo que la hace adecuada para la mayoría de las aplicaciones; La lavadora en espiral proporciona una limpieza más profunda y es más adecuada para minerales crudos con una solución de agregados de construcción con alto contenido de arcilla. Se puede combinar con una máquina de recuperación de arena fina para aumentar la tasa de recuperación a más del 95 %.

P3: ¿La arena fabricada terminada cumple con los estándares para arena de concreto?

R: Sí. Con un contenido de arcilla de <1% y un módulo de finura ajustable de 2,3 a 3,0, cumple con las normas GB/T 14684, ASTM C33 y EN 12620.

P4: ¿Cómo se debe configurar el sistema para un amplio rango de capacidad de 50 a 500 TPH?

A: 50–150 TPH: una única trituradora de martillos de tamaño pequeño y alta resistencia; 200–350 TPH: una sola unidad de tamaño mediano; 400–500 TPH: dos unidades en paralelo o una sola unidad de equipo de procesamiento de piedra azul de gran tamaño. El flujo del proceso permanece sin cambios.
