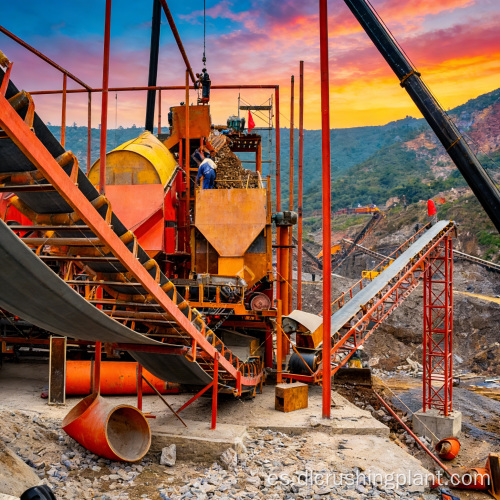

Proceso de circuito cerrado utilizando una trituradora de martillo doble en una línea de producción de agregados de arena y grava a gran escala

Escala del proyecto: Capacidad de producción de una sola línea de 700 TPH, con una producción anual de 3 millones de toneladas métricas de agregados de arena y grava de alta calidad.

Aplicaciones: Producción de arena y áridos manufacturados en grandes canteras; preparación de materias primas para plantas de cemento; suministro de agregados para concreto premezclado; y preparación de agregados para proyectos de carreteras y conservación de agua.

Desafíos clave: Los recursos naturales de arena de los ríos están agotados y su calidad es inconsistente; Los procesos tradicionales de trituradora de mandíbulas + trituradora de impacto implican equipo pesado, alta inversión de capital y mantenimiento complejo; Las líneas de producción tienen ciclos de puesta en marcha largos y un retorno de la inversión lento.

Aspectos destacados de la solución: Un sistema combinado de circuito cerrado que comprende dos trituradoras de martillos de alta resistencia logra la conformación del producto final en una sola etapa de trituración, eliminando la necesidad de una trituración secundaria. En comparación con los procesos tradicionales, esta solución requiere una menor inversión y un mantenimiento más sencillo. El tiempo desde la firma del contrato hasta el inicio de la producción es de sólo 2 meses, y el producto terminado presenta una excelente forma de partículas y alta pureza, reemplazando completamente la arena natural de río.

Alimentación de mineral crudo: la roca volada se introduce en un alimentador vibratorio, que incorpora eliminación de polvo y precribado para eliminar el polvo fino y la tierra.

Trituración gruesa primaria con martillo pesado: la trituradora de martillo pesado PCZ1615 realiza la trituración en una sola etapa de grandes bloques de roca, logrando el rango de tamaño de partículas objetivo en una sola pasada.

Trituración fina secundaria con martillo pesado: la trituradora de martillo pesado PC1213 proporciona trituración suplementaria, formando un sistema de circuito cerrado con la trituradora gruesa para garantizar que todo el material cumpla con las especificaciones.

Cribado primario: una criba vibratoria circular de tres capas separa agregados gruesos de diferentes especificaciones

Cribado fino secundario: la etapa de cribado fino controla aún más la precisión de la gradación del agregado y el contenido de polvo.

Almacenamiento de productos terminados: los agregados clasificados se transportan mediante cintas transportadoras a contenedores de almacenamiento separados para carga y envío directos.

Diseño de solución: Análisis de materia prima en el sitio de la mina · Diseño de coincidencia de capacidad de producción · Diagrama de flujo del proceso de circuito cerrado de doble martillo · Diseño de equipos y planificación de ingeniería civil

Fabricación de equipos: Fabricación en fábrica de trituradoras de martillos y equipos de cribado de alta resistencia · Puesta en marcha sin carga antes del envío · Suministro completo de cabezas de martillo resistentes al desgaste

Instalación y puesta en marcha: Entrega rápida en 2 meses desde la firma del contrato hasta el inicio de la producción · Instalación en sitio por parte de ingenieros · Puesta en marcha integrada con material de alimentación real hasta que se cumplan las especificaciones · Capacitación en operación y mantenimiento

Gestión de Operación y Mantenimiento: Garantía de equipos · Suministro rápido de piezas de desgaste · Soporte técnico remoto · Seguimientos periódicos y optimización de la línea de producción

Proyecto de agregado de basalto en la isla de Luzón, Filipinas

Antecedentes: Con la expansión de la infraestructura en Metro Manila y el grave agotamiento de la arena natural del río, la empresa de construcción local Masinloc Aggregates Corp. necesitaba urgentemente una alternativa de arena fabricada de alta capacidad. Configuración: Trituradora de martillos pesados ​​PCZ1615 + Trituradora de martillos pesados ​​PC1213 + Alimentador vibratorio ZG1538 + 4 cribas vibratorias circulares. Capacidad: 700 TPH, con una producción anual de 3 millones de toneladas métricas de arena y áridos manufacturados. Puesta en servicio: Contrato firmado en marzo de 2014; La producción comenzó en mayo, sólo dos meses después. La inversión total fue de aproximadamente $820 000 y se logró un retorno total de la inversión dentro de los cinco meses de operación. Comentarios de los clientes: "Estábamos importando arena de río a costos altísimos. El sistema de doble martillo entregó 700 TPH constantes desde el primer día; nuestras plantas por lotes nunca se quedaron cortas. La recuperación de nuestra inversión en cinco meses superó todas nuestras proyecciones".

P: ¿Qué tamaño de planta de arena y grava es adecuado para una línea de producción de 700 TPH?

Con una producción anual de aproximadamente 3 millones de toneladas métricas por línea, es adecuada para canteras grandes y medianas, bases de agregados de grupos cementeros y plantas de arena y grava que respaldan proyectos de infraestructura a gran escala.

P: ¿Cuáles son las ventajas del proceso de circuito cerrado de doble martillo en comparación con una configuración de trituradora de mandíbulas más trituradora de impacto?

Alcanza el tamaño del producto final en una sola etapa, eliminando la necesidad de trituración secundaria. El equipo es más liviano, requiere menos espacio y es más fácil de mantener. Los costes de inversión se reducen aproximadamente un 30% y el tiempo de producción se reduce a 2 meses.

P: ¿Cuánto tiempo pasa desde la firma del contrato hasta la producción?

El ciclo estándar, desde el diseño del proceso y la fabricación de equipos hasta la instalación y puesta en servicio en el sitio, es de aproximadamente 2 meses. El diseño modular reduce significativamente el tiempo de instalación y de ingeniería civil.

P: ¿Qué estándares de aplicación cumplen los agregados terminados?

El sistema puede producir simultáneamente múltiples especificaciones de arena manufacturada y piedra triturada. Sistema integrado de producción de trituración para arena manufacturada Con una forma de partícula redondeada y un bajo contenido de partículas en forma de aguja y escamas, los productos cumplen directamente con los estándares de calidad de agregados para cemento, concreto premezclado, carreteras y proyectos de conservación de agua.

P: ¿Cuál es la vida útil de las cabezas de los martillos y cuáles son los costos de reemplazo?

Las cabezas de los martillos duran todo el ciclo normal de producción. El reemplazo es simple, las piezas de repuesto están fácilmente disponibles y el costo total por tonelada métrica es bajo.

P: ¿Es este sistema adecuado para proyectos mineros en el extranjero?

Absolutamente. El equipo es adecuado para una variedad de tipos de rocas, incluidos granito, piedra caliza y basalto. Línea de producción integrada de trituración y cribado con doble martillo Brindamos servicios EPC de proceso completo, que abarcan diseño conceptual, fabricación de equipos, logística de transporte marítimo, instalación y puesta en servicio, así como gestión de operación y mantenimiento.
