Línea de producción de trituración Bluestone de 300 TPH, martillo pesado, solución de un solo paso, diseño compacto, EPC, llave en mano

1. Descripción general del proyecto

Línea de producción de trituración Bluestone Zhongyu Dingli de 300 TPH: personalizada para agregados de alta calidad

Diseñada para el procesamiento de piedra azul (variante de basalto/piedra caliza), esta línea de producción de 300 TPH aprovecha la dureza moderada de la piedra azul (Mohs 3–6) y su naturaleza de fácil trituración para ofrecer un circuito de trituración simplificado y rentable. Resuelve cuatro puntos débiles centrales de la industria (trituración ineficiente, alto costo de inversión, forma desigual de las partículas y producción inestable) a través de un diseño flexible de doble esquema y un cribado de precisión de circuito cerrado.

Escala del proyecto

• Capacidad de procesamiento: 300 TPH, fluctuación ≤3%
• Materia prima: piedra azul/piedra caliza (Mohs 3–6)
• Productos finales: agregados de 0 a 5 mm (05), de 5 a 10 mm (12), de 10 a 20 mm, de 20 a 31,5 mm (13); arena fabricada opcional
• Consumo de energía: 2,0–2,4 kWh/t (por debajo del promedio de la industria)

Escenario de aplicación Canteras de Bluestone, plantas de agregados comerciales, construcción de carreteras y puentes, desarrollo urbano y proyectos paisajísticos, donde la piedra de dureza moderada necesita una producción de agregados eficiente y de múltiples especificaciones con una huella mínima.

Puntos débiles centrales resueltos

Aspectos destacados de la solución

• Dos esquemas flexibles: Ahorro de costos (trituradora de un solo martillo) o Alta estabilidad (mandíbula + impacto)
• Estructura de criba vibratoria apilada verticalmente: diseño compacto pionero en la industria
• Generador de arena de doble rotor DLZSJ opcional para la producción de arena manufacturada
• Entrega completa de EPC llave en mano con más de 15 años de vida útil del equipo central

2. Flujo del proceso

Trituración de un paso o de dos etapas específica de Bluestone con cribado de precisión

La piedra azul en bruto se alimenta uniformemente a través de un alimentador vibratorio DLZG1548 a la trituradora primaria. En el esquema de ahorro de costos, una sola trituradora de martillo pesado PCZ1512 realiza la trituración y la conformación en un solo paso. En el esquema de alta estabilidad, una trituradora de mandíbulas se encarga de la reducción primaria seguida de una trituradora de impacto para la conformación secundaria. El material triturado ingresa a cribas vibratorias apiladas verticales (superior de 3 capas + inferior de 2 capas) para una clasificación de precisión según las especificaciones 05, 12 y 13. El material de gran tamaño regresa automáticamente a la trituradora para su reprocesamiento, mientras que el material fino se puede dirigir a un generador de arena DLZSJ opcional para obtener arena fabricada, formando un circuito completamente cerrado y sin desperdicio.

3. Contenido del servicio EPC

Del estudio del sitio a la operación total: responsabilidad de una sola fuente

① Diseño de solución

• Pruebas de dureza y análisis de clasificación de materias primas
• Guía de selección de esquema dual (ahorro de costos versus alta estabilidad) basada en la dureza de la piedra y el presupuesto
• Optimización del diseño de pantalla vertical compacta para proyectos de sitios limitados
• Evaluación de cumplimiento ambiental según las regulaciones mineras locales.

② Fabricación de equipos

• Paquete principal: trituradora de martillos PCZ1512 (o alternativa de mandíbula + impacto), alimentador DLZG1548, cribas vibratorias YKZ ×2, transportadores
• Módulos opcionales: DLZSJ Sand Maker, trituradora móvil (sobre orugas/neumático)
• Fabricación con certificación ISO y pruebas de aceptación en fábrica

③ Instalación y puesta en servicio

• Instalación y alineación de estructura de pantalla vertical en sitio.
• Prueba con piedra azul en bruto; garantía de rendimiento a 300 TPH
• Capacitación del operador (5 a 7 días en el sitio)

④ Soporte de operaciones y mantenimiento

• Piezas de desgaste de acero con alto contenido de manganeso: fácil sustitución, bajo coste de mantenimiento
• Sistema de control inteligente PLC con autodiagnóstico de fallas.
• Contratos anuales de mantenimiento y suministro de repuestos.

4. Casos y datos de proyectos

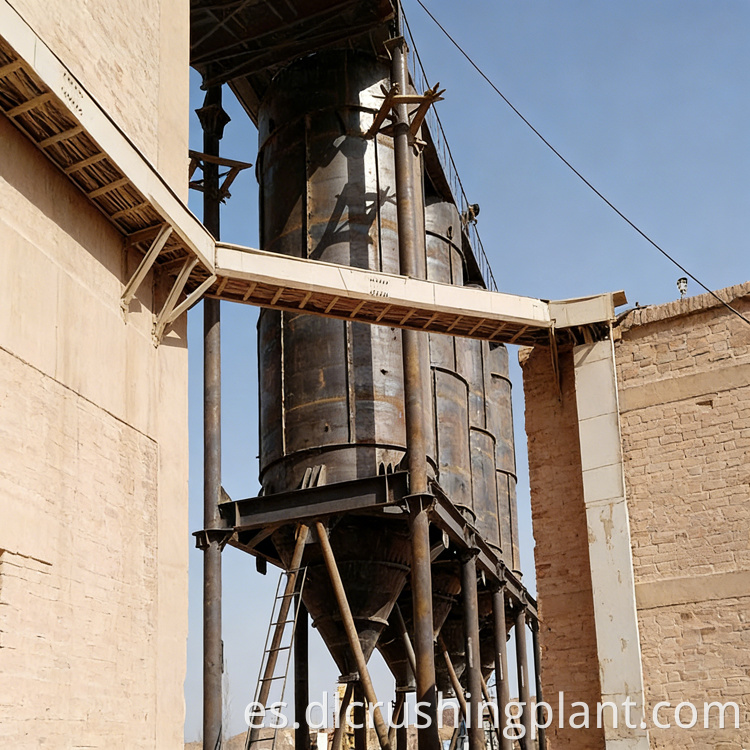

Rendimiento en el mundo real: planta trituradora Bluestone de 300 TPH

Proyecto: Línea de producción de agregados Bluestone de 300 TPH Configuración: Trituradora de martillo pesado PCZ1512 + Cribas vibratorias apiladas verticales YKZ (3 capas + 2 capas) Productos: 05, 12, 13 agregados para construcción comercial y de carreteras

Datos de producción (post-puesta en servicio)

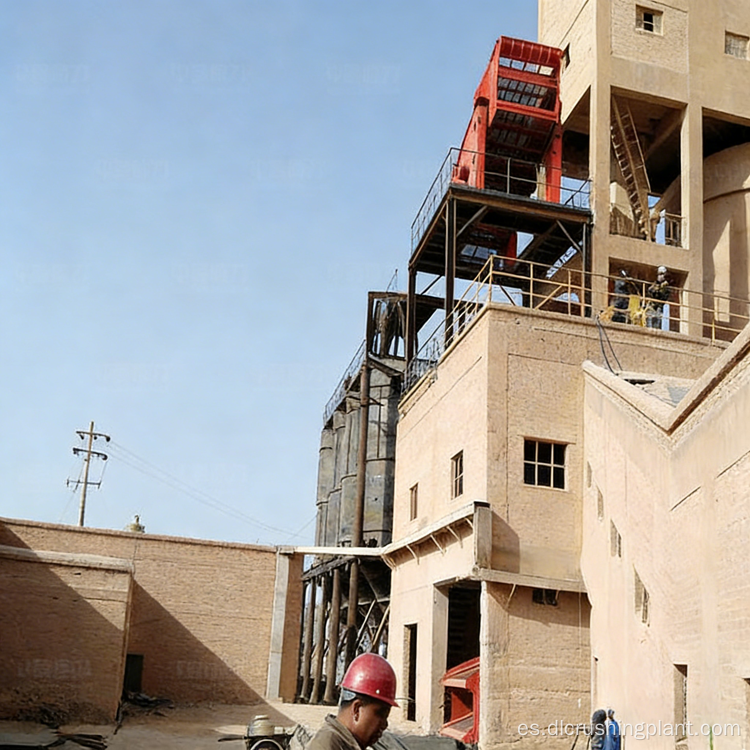

Característica del proyecto La trituradora de martillos pesados ​​PCZ1512 se colocó en la ubicación óptima según las condiciones originales del sitio. Las cribas vibratorias adoptan una estructura apilada verticalmente (criba de malla de 3 capas en el nivel superior y criba de malla de 2 capas debajo), lo que minimiza efectivamente la ocupación del espacio del piso y mantiene la capacidad total de clasificación de múltiples especificaciones.

Comentarios de los clientes

"El esquema de trituradora de martillo único redujo nuestra inversión en equipos en casi un 30%. El diseño de criba apilada vertical ahorró un espacio significativo en nuestro sitio limitado y logramos 300 TPH estables desde el primer día". — Gerente de Operaciones de Cantera

5. Preguntas frecuentes

P1: ¿Qué esquema de trituración debo elegir: la trituradora de martillo simple o la combinación de mandíbula + impacto? Elija según la dureza y el presupuesto de su piedra azul. Para piedra azul más blanda (Mohs 3–4, variante típica de piedra caliza), la trituradora de martillo pesado PCZ1512 logra "triturar + dar forma" en un solo paso, lo que reduce la inversión en equipos en un 30 % y acorta la línea de producción. Para piedra azul más dura (Mohs 5–6, variante de basalto), la combinación de trituradora de mandíbulas + trituradora de impacto proporciona una forma más estable y una mejor uniformidad de las partículas. El equipo EPC de Zhongyu Dingli analiza sus muestras de materia prima y recomienda el esquema óptimo antes del diseño.

P2: ¿Cómo ahorra espacio el diseño de pantalla apilada verticalmente? Las líneas tradicionales de 300 TPH requieren dos o más cribas vibratorias colocadas una al lado de la otra. Nuestro diseño apila una pantalla de 3 capas en el nivel superior y una pantalla de 2 capas directamente debajo en una configuración vertical. Esta estructura mantiene una capacidad completa de clasificación de múltiples especificaciones (05, 12, 13 agregados simultáneamente) al tiempo que reduce la huella del área de detección en aproximadamente un 25 a un 28 %, lo cual es fundamental para proyectos con disponibilidad limitada de terreno o limitaciones de sitio existentes.

P3: ¿Puede esta línea producir arena manufacturada y agregados? Sí. La línea admite un módulo opcional de fabricación de arena de doble rotor DLZSJ. El material fino (0–5 mm) de las cribas vibratorias se puede dirigir al Sand Maker para un procesamiento profundo, produciendo arena fabricada que cumple con los estándares comerciales de gradación de concreto. Esta adición modular no requiere una reestructuración importante de la línea: simplemente una rama transportadora adicional y la unidad Sand Maker, lo que facilita la actualización de solo agregado a agregado + arena de doble salida.
