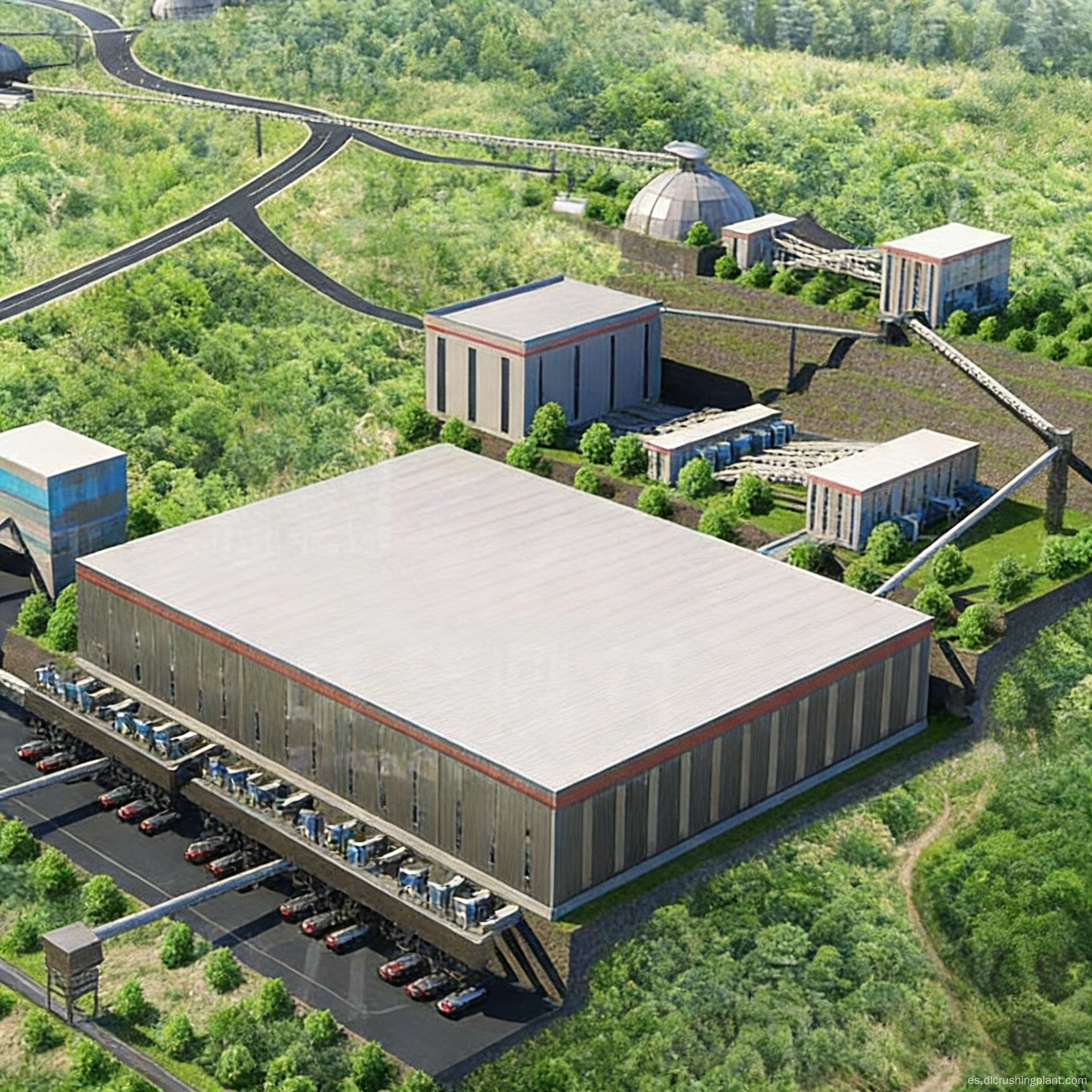

Configuración compacta de alto rendimiento para una línea completa de procesamiento de agregados en una mina intensiva a gran escala

Proyecto llave en mano EPC para una mina de arena y grava a escala de 10 millones de toneladas métricas

Descripción general del proyecto de línea de producción de piedra

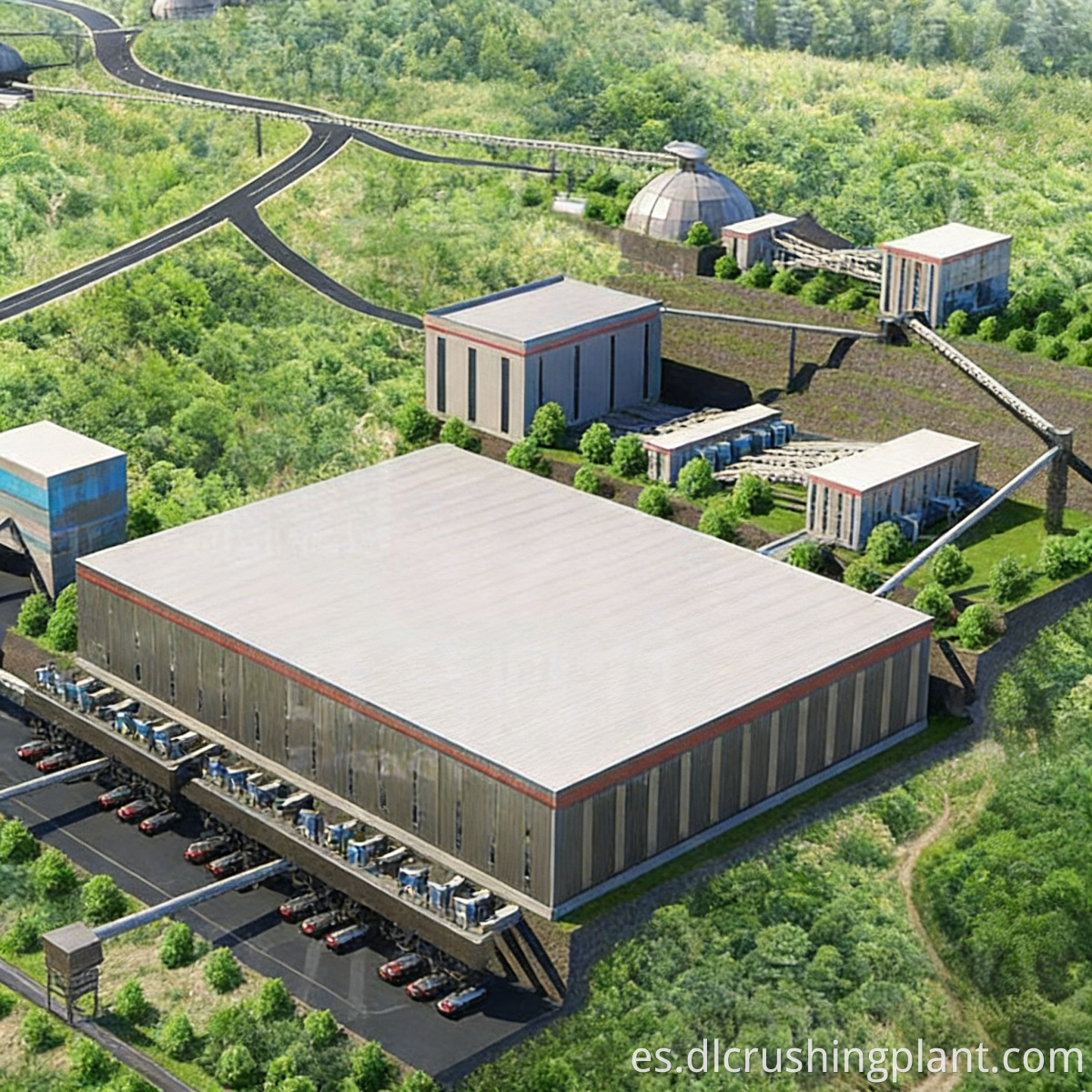

Esta propuesta describe una línea de producción de agregados de piedra caliza con una capacidad anual de 10 millones de toneladas métricas y una producción por hora de 3000 toneladas métricas, diseñada, suministrada e instalada en su totalidad por Zhongyu Dingli. Los principales desafíos que enfrentan las minas de ultra gran escala incluyen tres cuestiones principales: dificultades para obtener aprobaciones de uso de la tierra, la complejidad de operar y mantener múltiples trituradoras en paralelo y una presión significativa para cumplir con los estándares ambientales. La solución se centra en la trituradora de martillos de alta resistencia PCZ como trituradora principal de etapa final de una sola etapa. Al aprovechar las propiedades blandas de la piedra caliza, logra una capacidad de producción ultraalta de 3000 toneladas métricas por hora con el número mínimo de unidades de equipo y el flujo de proceso más corto. Toda la línea presenta un diseño intensivo y compacto. Mediante el apilamiento tridimensional de equipos y la optimización del espacio de la galería del transportador, la huella total se reduce significativamente. Los colectores de polvo con cámara de pulsos DMC brindan una cobertura integral de todos los puntos generadores de polvo en las áreas de trituración, cribado y transferencia, lo que permite una producción limpia y completamente cerrada. Los productos terminados incluyen tres especificaciones de agregados de construcción: arena manufacturada de 0 a 5 mm, de 10 a 20 mm y de 10 a 30 mm. Con una sola máquina y línea de producción capaz de procesar 10 millones de toneladas métricas, esta es una solución de referencia para minas a gran escala que buscan maximizar la producción y minimizar el uso de la tierra.

Flujo del proceso de la línea de producción de piedra

El mineral de piedra caliza en bruto se alimenta de manera uniforme y continua a la trituradora de martillo pesado PCZ a través de un alimentador vibratorio ZGC, donde una sola unidad completa la trituración primaria de grandes trozos de materia prima a una velocidad de 3.000 toneladas métricas por hora. Después de la trituración, el material se transporta a través de cintas transportadoras completamente cerradas a una criba vibratoria de varias etapas para su clasificación. Según los rangos de tamaño de partículas, se separan tres especificaciones de agregados terminados: arena fabricada de 0 a 5 mm, de 10 a 20 mm y de 10 a 30 mm. Luego, cada grado se transporta a través de tolvas cerradas y cintas transportadoras a su silo correspondiente. Toda la línea está equipada con un grupo de colectores de polvo con cámara de mangas de chorro pulsado DMC para la recolección de polvo a presión negativa. Las emisiones de polvo en cada punto de generación de polvo están por debajo de los 20 miligramos por metro cúbico, lo que permite que toda la línea complete el proceso completo, desde la materia prima hasta el producto terminado, de una manera limpia y de alto rendimiento dentro de un diseño compacto que ahorra espacio.

Alcance del servicio EPC de la línea de producción de piedra

Brindamos un servicio llave en mano EPC integral que abarca estudios mineros en el sitio, optimización del diseño espacial 3D, diseño de procesos, equipos compactos personalizados, fabricación y suministro de equipos a gran escala, instalación y puesta en servicio, capacitación de operadores, aceptación de capacidad de producción y gestión de operación y mantenimiento. Durante la fase de diseño, nos centramos en la planificación espacial tridimensional, optimizando diseños planos convencionales en configuraciones apiladas compactas para reducir el espacio ocupado entre un 20 y un 30 por ciento. Durante la fase de instalación, la prefabricación modular acorta el tiempo de construcción en obra. Después de la puesta en servicio, se realiza una prueba continua de 72 horas con material de alimentación real para calibrar indicadores básicos como la capacidad de producción, el tamaño de las partículas y las emisiones de polvo, artículo por artículo. Las operaciones y el mantenimiento cubren el monitoreo de la vida útil de las piezas propensas al desgaste, el reemplazo preventivo y el diagnóstico remoto de fallas.

Estudios de casos de proyectos de líneas de producción de piedra

El proyecto de mina de piedra caliza Thanh Hoa en Vietnam, con una capacidad de producción anual de 10 millones de toneladas métricas, emplea una trituradora de martillo pesado PCZ de una sola etapa en un diseño compacto combinado con un sistema de recolección de polvo con cámara de bolsas DMC. Comenzó a operar en marzo de 2023. La huella del proyecto es aproximadamente un 25 por ciento más pequeña que la de los diseños tradicionales con la misma capacidad de producción, y pasó la inspección de aceptación ambiental y la revisión de seguridad minera de Vietnam en el primer intento. Se suministran tres grados de agregado a la red de carreteras y plantas de cemento del norte de Vietnam, mientras que la arena manufacturada se suministra directamente a las plantas de concreto premezclado en Hanoi y sus alrededores. Comentarios de los clientes: "El diseño compacto nos ahorró enormemente en costos de adquisición de terrenos. Nuestro sitio está en una zona montañosa donde los terrenos planos son escasos y costosos. Su diseño comprimió una capacidad de 10 millones de toneladas métricas en un espacio que normalmente se requiere de 6 a 7 millones de toneladas métricas. La trituradora PCZ opera a 3000 toneladas métricas por hora con una sola máquina, lo que simplifica drásticamente nuestra programación de mantenimiento. El sistema de filtros DMC mantiene todo el sitio libre de polvo incluso cuando está lleno Esta línea se ha convertido en el proyecto de referencia para todas las canteras nuevas en el norte de Vietnam”.

Preguntas frecuentes sobre la línea de producción de piedra

P: ¿Puede una sola trituradora de martillos de alta resistencia procesar realmente 3000 toneladas métricas por hora?

R: Sí, la serie PCZ de trituradoras de martillos grandes y resistentes está diseñada con una capacidad de procesamiento que oscila entre 1600 y 3500 toneladas métricas por hora. En condiciones en las que la resistencia a la compresión de la piedra caliza no supera los 150 MPa, una sola unidad puede alcanzar una capacidad de producción de 3.000 toneladas métricas por hora. Línea de producción de trituración de alta capacidad y servicios llave en mano EPC para minas. Esto se logra principalmente mediante un gran diámetro de rotor y una alta velocidad de rotación.

P: ¿El diseño compacto afecta el mantenimiento del equipo?

R: No, no es así. El diseño compacto se logra mediante el apilamiento tridimensional y la optimización del espacio. Todavía se reserva suficiente espacio operativo y pasajes de elevación para cada equipo de acuerdo con los estándares de mantenimiento, y las puertas de mantenimiento y plataformas operativas están completamente equipadas, lo que permite que las inspecciones de rutina y el reemplazo de piezas de desgaste se realicen con normalidad.

P: ¿Se pueden ajustar las tres especificaciones del producto?

R: Los tamaños de malla de la pantalla se pueden cambiar según sea necesario. Las configuraciones estándar incluyen 0 a 5 mm, 10 a 20 mm y 10 a 30 mm. Los clientes pueden agregar especificaciones como 20 a 40 mm según la demanda del mercado simplemente ajustando la configuración de la criba. Línea de producción de trituración y cribado de piedra caliza a gran escala para operaciones mineras.

Pregunta: ¿Es significativa la inversión en protección del medio ambiente para una capacidad de producción anual de 10 millones de toneladas métricas?

R: La inversión en protección del medio ambiente representa entre el 8 y el 12 por ciento de la inversión total. El grupo colector de polvo con casa de filtros DMC presenta bajos costos operativos y una larga vida útil de las bolsas filtrantes, y su operación completamente cerrada elimina fundamentalmente el riesgo de sanciones ambientales; los rendimientos generales superan con creces la inversión.

P: ¿Se puede ampliar el sistema para incluir más especificaciones o aumentar la proporción de producción de arena?

R: Sí. El diseño incluye interfaces para módulos de fabricación y conformación de arena. Se puede añadir una máquina fabricadora de arena de doble rotor ZSJ para aumentar la proporción de arena fabricada o incorporar una máquina moldeadora para optimizar la forma de las partículas de los áridos gruesos. Servicios de ingeniería llave en mano para soluciones de trituración de piedra caliza de alto rendimiento. Podemos proporcionar planes de expansión por fases.

Para obtener una solución personalizada y una cotización para una línea de producción de trituración de piedra caliza de 10 millones de toneladas métricas por año, deje un mensaje en línea o comuníquese con nuestro equipo de negocios internacionales por correo electrónico.
