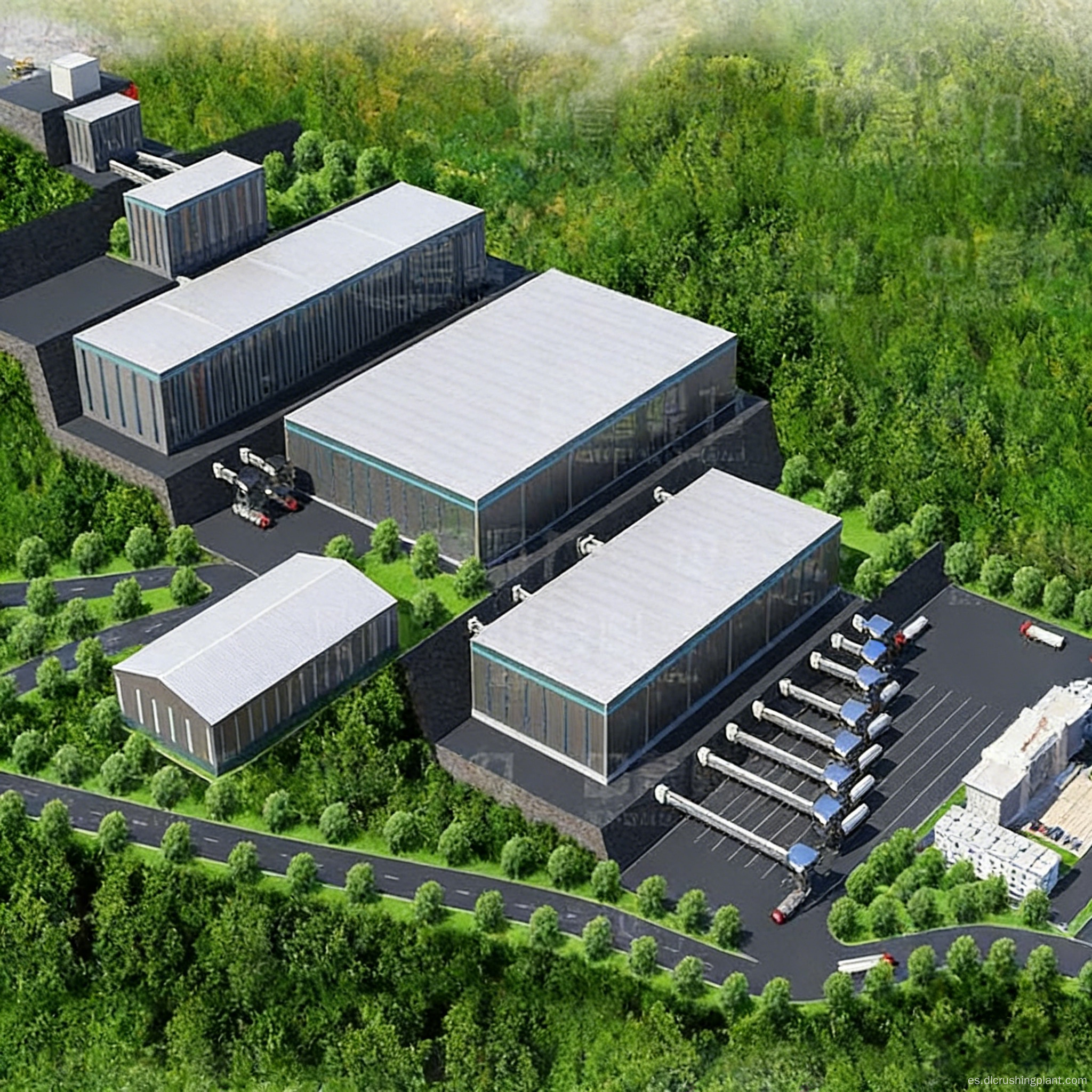

Solución de línea de producción de agregado verde de piedra caliza a gran escala Línea completa completamente cerrada y respetuosa con el medio ambiente

Línea de producción de agregados de piedra caliza respetuosa con el medio ambiente a gran escala

Descripción general del proyecto de la línea de producción de arena y agregados

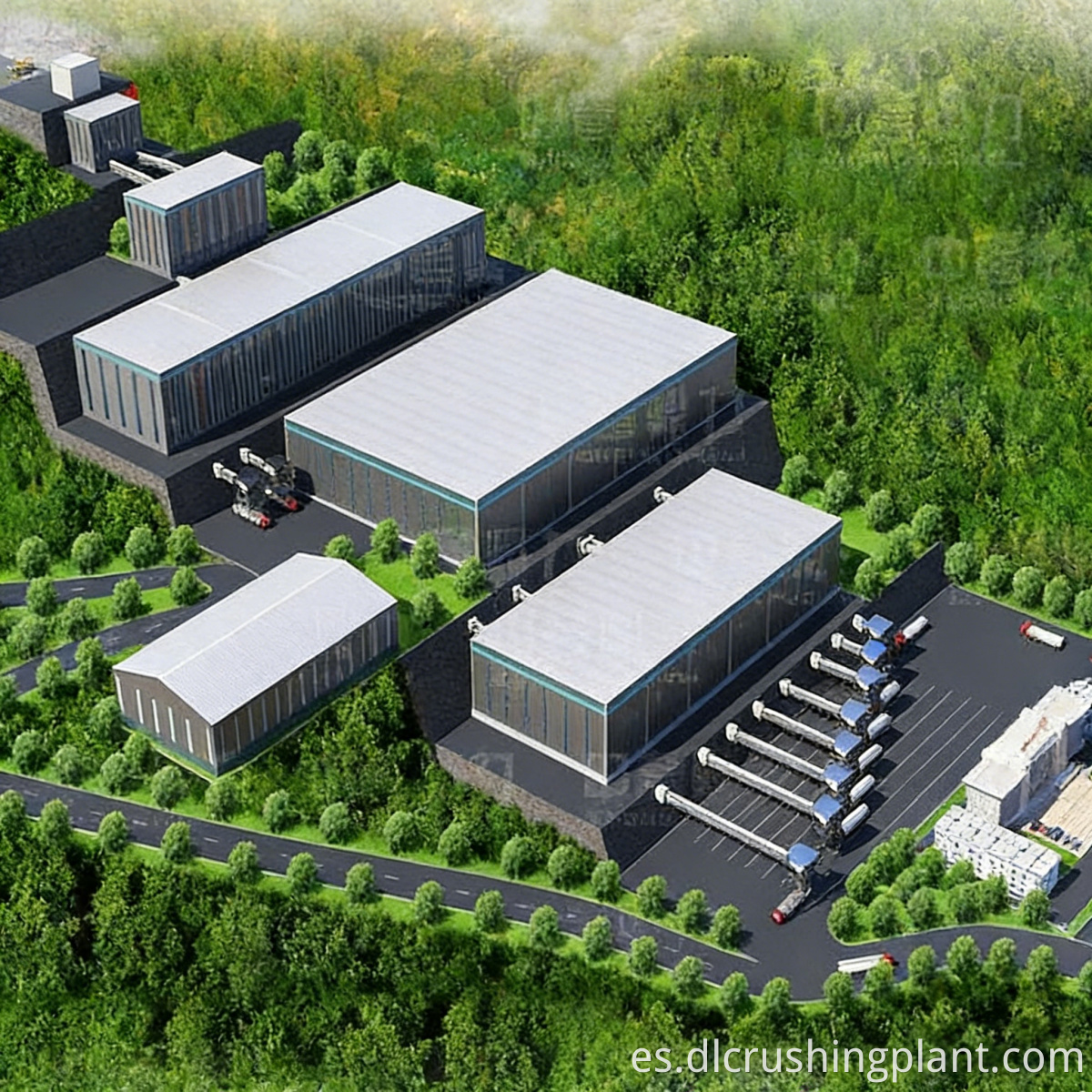

La industria de arena y grava está acelerando su transformación hacia operaciones ecológicas a gran escala. Las líneas de producción pequeñas y medianas enfrentan desafíos importantes, incluidos obvios cuellos de botella en la capacidad, inversión insuficiente en protección ambiental y dificultades para coordinar múltiples talleres. Esta solución es una línea de producción ecológica para agregados de arena y grava de piedra caliza a gran escala, con una capacidad diseñada de 3000 toneladas métricas por hora y una producción agregada anual superior a los 10 millones de toneladas métricas. Toda la línea adopta un diseño coordinado de múltiples talleres que incluye “un taller de trituración primaria, dos talleres de trituración secundaria, dos silos de almacenamiento de productos terminados, dos silos de transferencia y un taller de tratamiento de aguas residuales”; todos los corredores de cinta transportadora entre los talleres están completamente cerrados con estructuras de acero. Toda la línea está equipada con trituradoras de martillo pesado PCZ, alimentadores vibratorios ZGC y colectores de polvo con cámara de pulsos DMC. El polvo generado durante la trituración y el cribado se recoge a través de un sistema centralizado de recolección de polvo de presión negativa y se descarga de acuerdo con las normas, mientras que las aguas residuales de producción se tratan centralmente en el taller de tratamiento de aguas residuales y luego se reciclan, logrando operaciones ecológicas y respetuosas con el medio ambiente con cero descargas externas.

Línea de producción de arena y agregados Flujo de proceso personalizado

Materia prima (piedra caliza, trozos grandes) → Alimentador vibratorio ZGC (alimentación uniforme + cribado previo para eliminar la tierra) → Taller de trituración primaria (trituradora de martillo pesado PCZ para trituración primaria) → Sistema de cinta transportadora completamente cerrado → Taller de cribado (clasificación de varias etapas usando cribas vibratorias circulares) → Desvío de material: ① Una porción del producto terminado se envía directamente al silo de almacenamiento del producto terminado para su almacenamiento; ② El material restante se transporta a través de una cinta cerrada al silo de transferencia para su almacenamiento intermedio → Taller de trituración secundaria (dos trituradoras de martillos pesados ​​que funcionan en paralelo o en serie para una trituración y conformación más fina) → Cribado y clasificación → Producto terminado transportado al silo de almacenamiento de producto terminado. Los colectores de polvo con cámara de pulsos DMC se instalan durante todo el proceso (con puntos de recolección de polvo independientes en el taller de trituración primaria, el taller de cribado, el silo de transferencia y el taller de trituración secundaria). Las aguas residuales de producción se recolectan y se dirigen al taller de tratamiento de aguas residuales, donde se someten a un tratamiento de sedimentación y filtro prensa antes de ser recicladas.

Servicios EPC de la línea de producción de arena y agregados

Planificación maestra y diseño de distribución de múltiples talleres para una base de producción de arena y grava a escala de 10 millones de toneladas métricas; fabricación de equipos completos (alimentadores + trituradoras de martillos pesados ​​+ cribas vibratorias + recolectores de polvo + cintas transportadoras + sistemas de control eléctrico); diseño y construcción de pasillos y edificios de planta cerrados con estructura de acero en toda la instalación; diseño y construcción del sistema de recolección de polvo con cámara de pulsos DMC y planta de tratamiento de aguas residuales; instalación, puesta en servicio y operación de prueba integrada de toda la línea; formación de operadores y suministro de repuestos a largo plazo.

Línea de producción de arena y agregados Estudios de casos de proyectos en el extranjero

Proyecto base de producción de agregados verdes de 15 millones de toneladas métricas por año en la provincia de Riad, Arabia Saudita (programado para comenzar a operar en agosto de 2024):

El cliente es el principal proveedor de agregados para los proyectos de infraestructura a gran escala Visión 2030 de Arabia Saudita y requirió la construcción de una línea de producción de ultra gran escala y respetuosa con el medio ambiente para satisfacer las necesidades de suministro de agregados para la Nueva Ciudad de Riyadh y las carreteras circundantes. Nuestra empresa proporcionó una solución de múltiples talleres completamente cerrada con una capacidad de 3000 TPH, que abarca un taller de trituración primaria, dos talleres de trituración secundaria, dos silos de almacenamiento de productos terminados de 10,000 toneladas métricas, dos silos de transferencia y un taller de tratamiento de aguas residuales. Toda la línea cuenta con una estructura de acero completamente cerrada y 12 juegos de colectores de polvo con bolsa de pulso DMC, logrando una recolección de polvo centralizada con emisiones ≤10 mg/m³ y cero descargas de aguas residuales de producción. Desde que comenzó sus operaciones, la planta ha producido más de 40.000 toneladas métricas de agregado diariamente, convirtiéndose en la base de suministro de arena y grava más grande del área metropolitana de Riad.

"Esta es la planta de agregados más grande y más limpia de la región. El diseño de múltiples talleres garantiza un flujo fluido de material a 3000 toneladas métricas por hora, y el cumplimiento ambiental es incomparable. Estamos orgullosos de suministrar proyectos Saudi Vision 2030 desde esta instalación". — Director ejecutivo, Riyadh Aggregates Company, Arabia Saudita

Preguntas frecuentes sobre la línea de producción de arena y agregados

P: ¿Cómo garantiza la línea de producción ultragrande de 3000 TPH un flujo de material fluido?

R: A través de un diseño que incluye “una trituradora primaria, dos trituradoras secundarias, dos silos de almacenamiento y dos tolvas” con zonificación de múltiples talleres independientes y una tolva de transferencia intermedia, la trituración primaria, la trituración secundaria y el almacenamiento del producto terminado se alojan en talleres separados, mientras que la tolva de transferencia sirve como una zona intermedia para evitar que un único punto de falla provoque una parada completa de la producción. Todas las galerías transportadoras están completamente cerradas y equipadas con capacidad de transporte redundante para garantizar una operación continua a plena carga a 3000 toneladas métricas por hora. Procesamiento de piedra caliza en una planta de arena y grava a megaescala.

P: ¿Qué porcentaje de la inversión total se destina a medidas de protección ambiental?

R: Las inversiones en protección ambiental, incluidos recintos con estructura de acero, sistemas de recolección de polvo con filtros DMC e instalaciones de tratamiento de aguas residuales, generalmente representan entre el 15% y el 20% de la inversión total de la línea. Esta solución integra las instalaciones de protección ambiental con el proceso de producción desde la fase de diseño, en lugar de modernizarlas más tarde, lo que resulta en una mayor rentabilidad general.

P: ¿Cuánto espacio requiere la línea de producción?

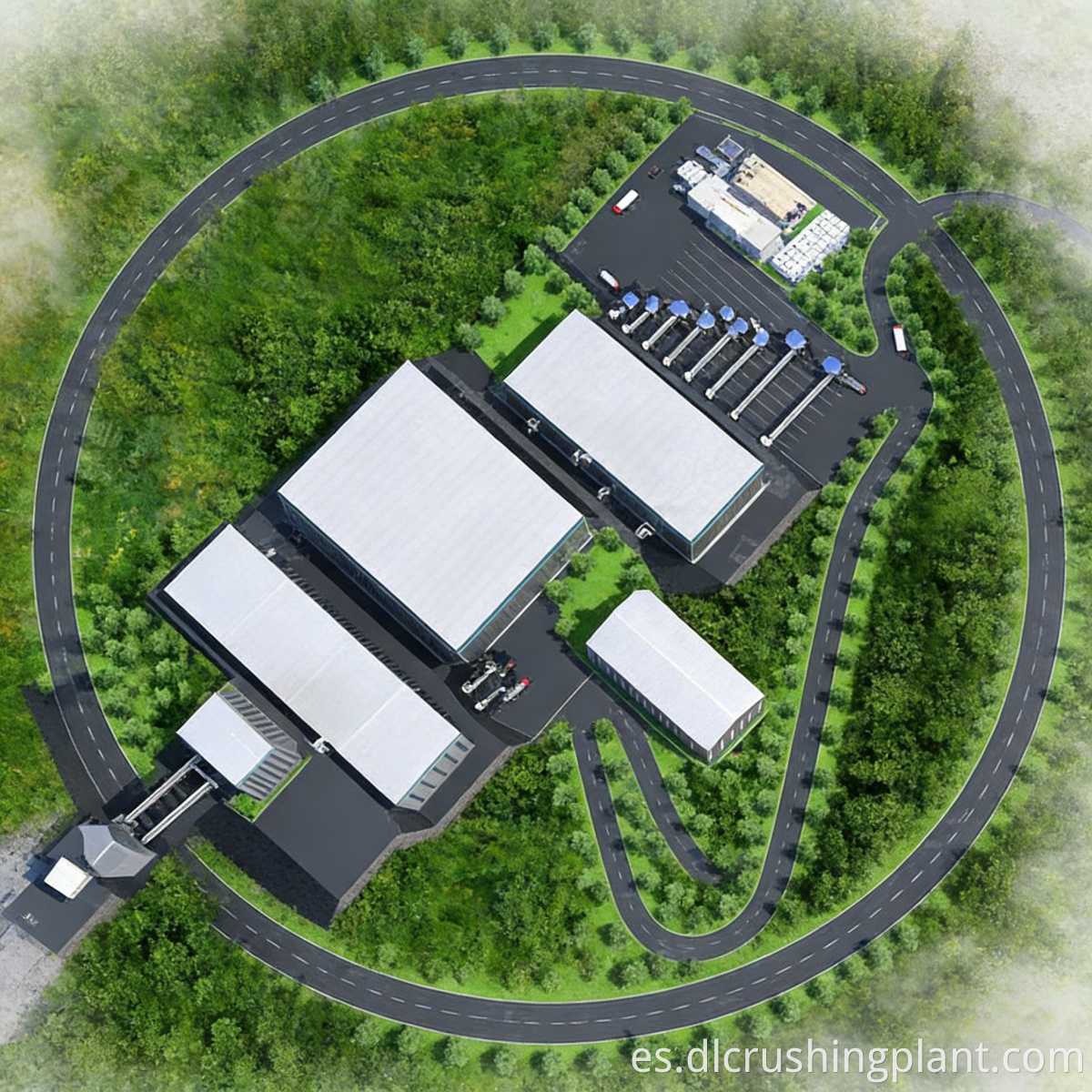

R: Una línea de producción de agregados verdes ultragrande de 3000 TPH normalmente ocupa entre 50 y 80 mu, según el terreno y la disposición del proceso. Estructura de acero completamente cerrada para una línea de producción de agregados de arena y grava a gran escala. Nuestra empresa puede proporcionar múltiples opciones de planos de sitio para comparar durante la fase de diseño para maximizar la eficiencia del uso de la tierra.Recolección de polvo con presión negativa para sistemas de procesamiento de agregados ecológicos.
