En las operaciones de beneficio de minerales, la trituración reduce el mineral en bruto (ROM) al tamaño de alimentación requerido para los procesos de molienda posteriores. Muchas plantas sufren de una producción inestable y una baja eficiencia de molienda, y la causa fundamental a menudo no reside en el molino en sí, sino en circuitos de trituración mal diseñados.
Las preguntas clave deben resolverse en la fase inicial de diseño: ¿Cuántas etapas de trituración se requieren? ¿Es necesaria una evaluación previa? ¿El control de inspección debería funcionar en circuito abierto o cerrado? Sin respuestas claras, la posterior selección de equipos y configuración de procesos dará lugar a costosas repeticiones de trabajo y a un rendimiento deficiente.
Esta guía desglosa la lógica central del diseño del circuito de chancado, los métodos para dimensionar el recuento de etapas, las condiciones aplicables para cada configuración y los errores de diseño comunes para los ingenieros de minas y los tomadores de decisiones de proyectos.
La trituración es la etapa previa a la molienda de cualquier diagrama de flujo de beneficio. La trituración, el proceso de reducir el tamaño de las partículas del mineral mediante fuerza mecánica, es un paso fundamental en el procesamiento de minerales, dividido en trituración y molienda.
Como una de las operaciones que consume más energía en una mina, la trituración sigue el principio básico de “más trituración, menos molienda” . La reducción del tamaño de las partículas de alimentación en los molinos de bolas reduce la carga del molino, aumenta el rendimiento y reduce el consumo general de energía.
En resumen, el diseño del circuito de trituración determina directamente la eficiencia de la molienda, la vida útil del equipo y el costo operativo total.
Una etapa de trituración es el componente básico de un diagrama de flujo de trituración de mineral.
Relación de reducción total = Tamaño ROM del mineral / Tamaño final del producto triturado
Cuanto mayor sea la relación de reducción total, más etapas de trituración se requerirán. Los índices de reducción total típicos varían de 10 a 140.
La selección de etapas debe equilibrar el rendimiento técnico y la economía, optimizando las operaciones de trituración y molienda.
La trituración de una sola etapa prepara la alimentación para molinos autógenos (AG), funcionando como un sistema de molino AG integrado. Presenta una lógica de flujo simple, un equipo mínimo y una planta que ocupa poco espacio.
Cuando el alimento contiene entre 5% y 10% de finos de 3 mm y entre 5% y 8% de humedad, se debe agregar un paso de lavado al circuito.
Nota: La trituración en una sola etapa no es una opción común para las minas pequeñas. Es una configuración dedicada para circuitos de molienda autógena.

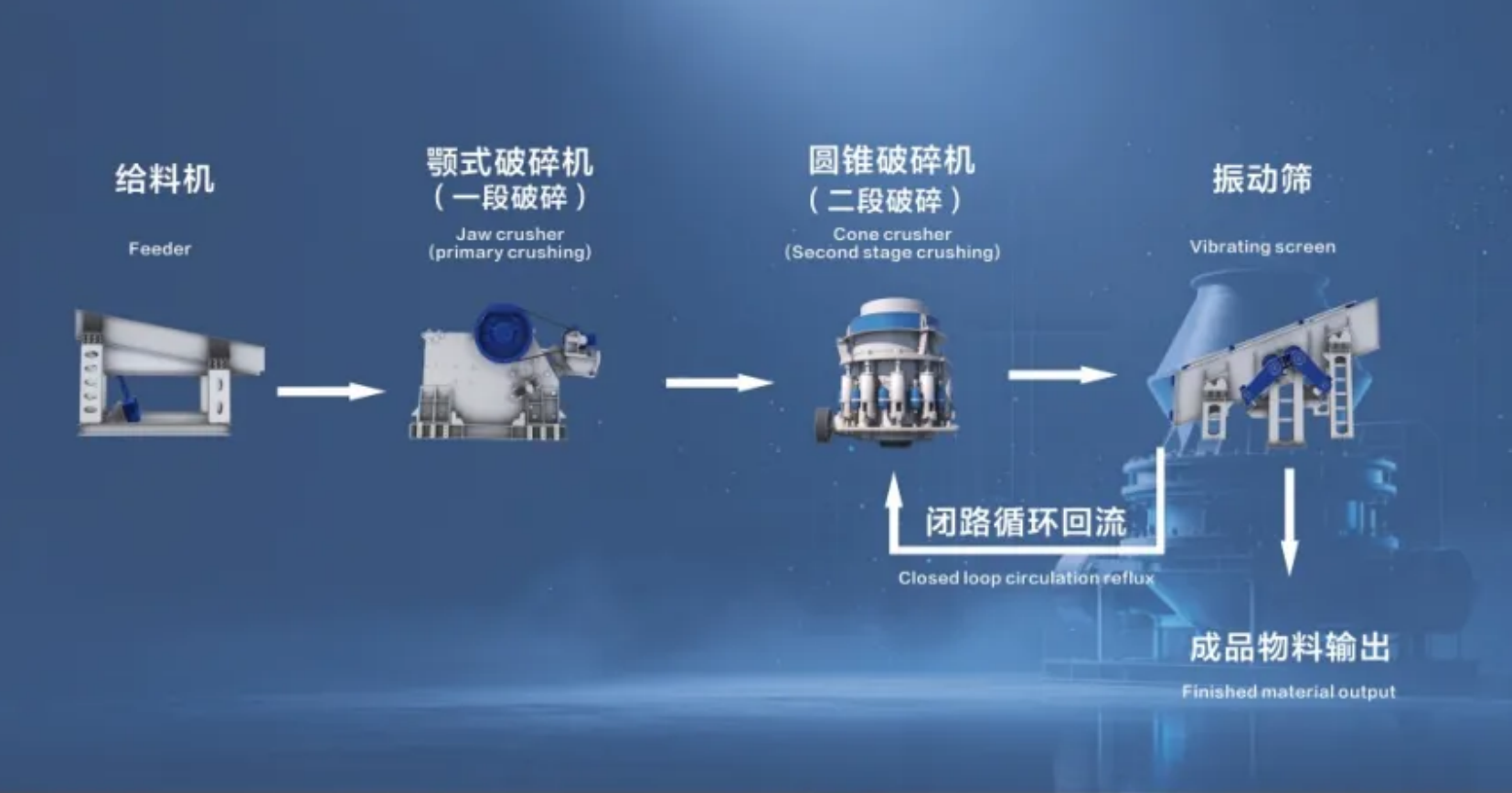

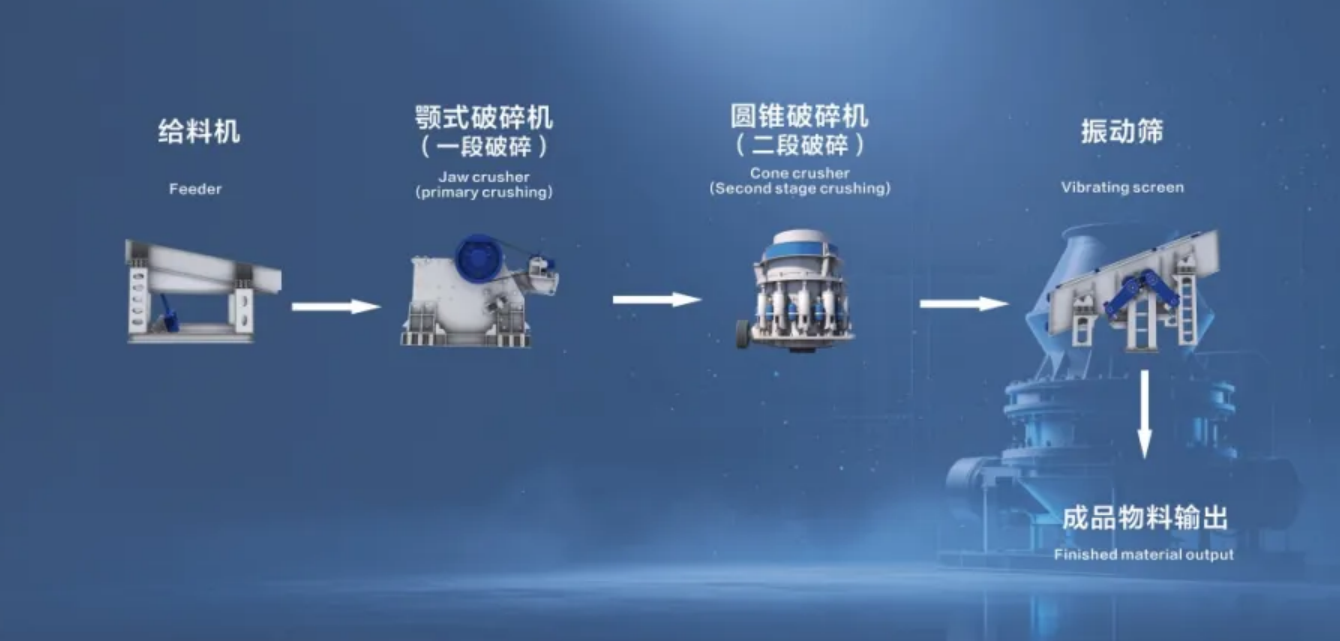

La trituración en dos etapas es típica de pequeñas minas subterráneas con índices de reducción total modestos (15 a 25) y bajo rendimiento, generalmente menos de 1000 toneladas por día. Algunos puntos de referencia de la industria lo limitan a minas de menos de 500 tpd.
Viene en dos configuraciones:
Línea de equipos típica: trituradora primaria de mandíbula/giratoria + trituradora secundaria de cono; Las configuraciones de trituradora de mandíbulas + trituradora de impacto también son comunes.

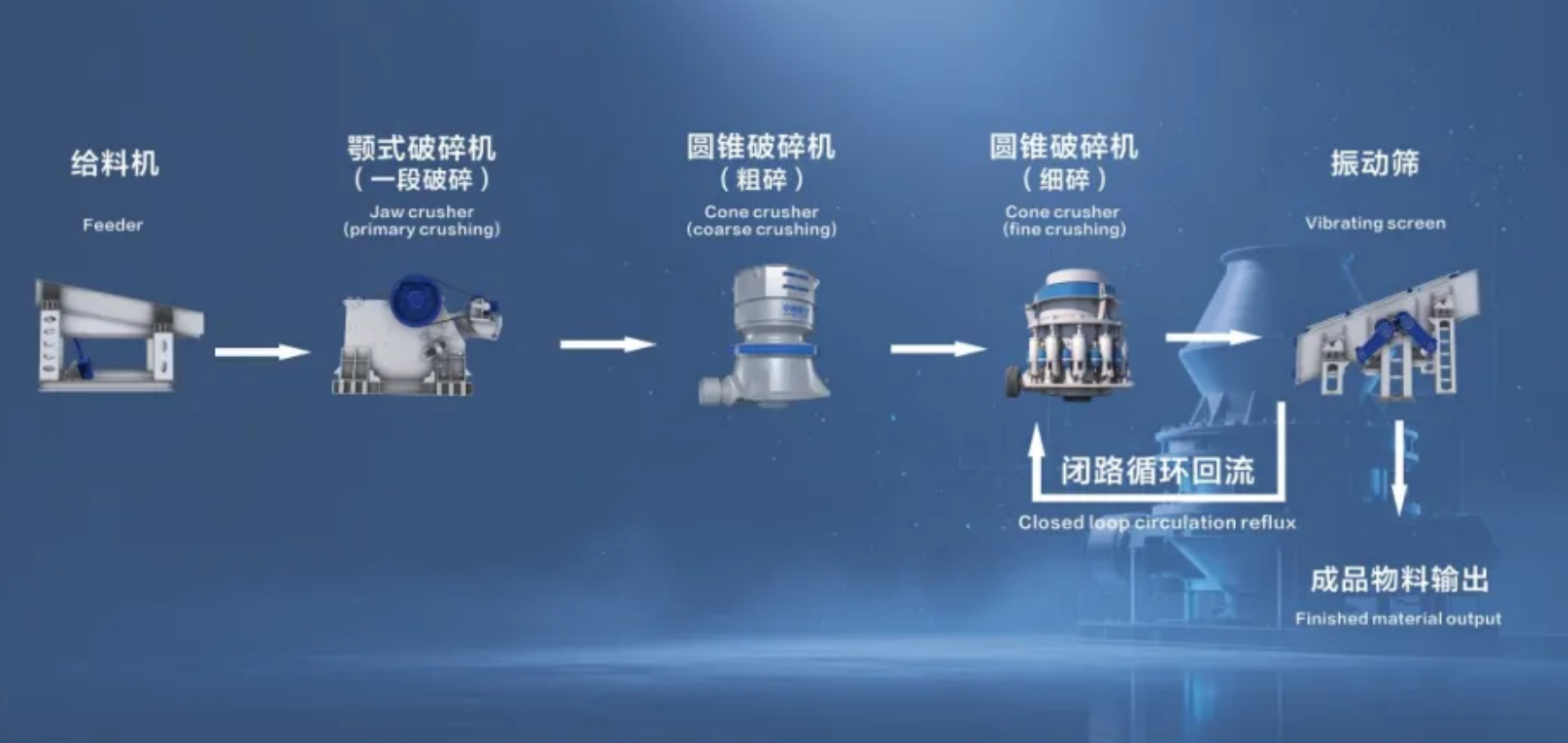

La trituración en tres etapas tiene dos formas estándar:
La trituración en cuatro etapas está reservada para minas muy grandes con mineral ROM extremadamente grueso. Reduce los índices de reducción por etapa y puede producir productos triturados ultrafinos.
Los circuitos de trituración se construyen en torno a dos operaciones principales: trituración y cribado. La selección se divide en dos categorías: selección previa y selección de inspección.

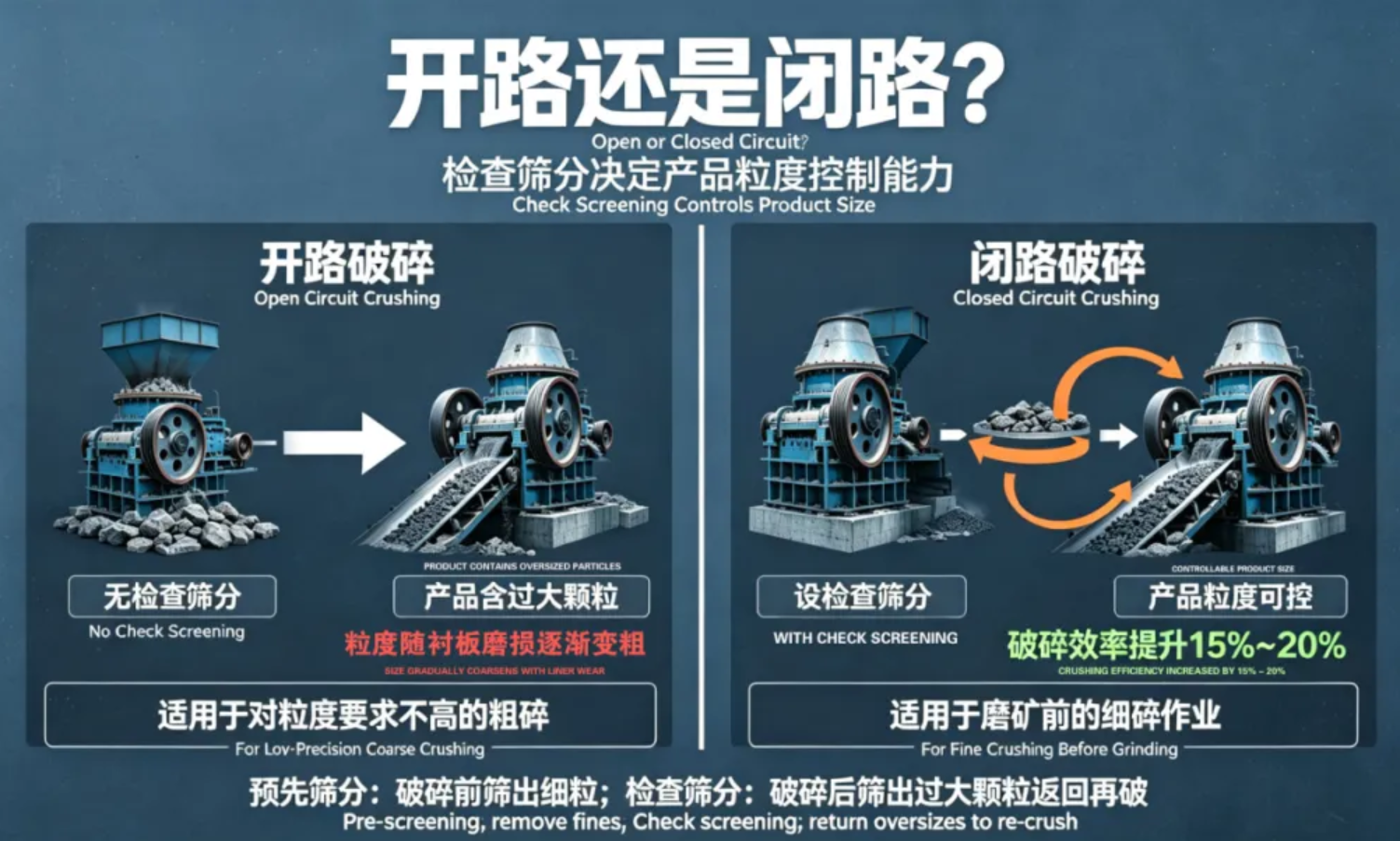

La trituración en circuito cerrado controla el tamaño del producto a través de la apertura de la pantalla. La trituración en circuito abierto normalmente transporta una fracción del material de gran tamaño en la descarga final.
Los sistemas de circuito cerrado ofrecen entre un 15% y un 20% más de eficiencia de trituración en comparación con la operación de circuito abierto.
Un circuito de trituración es un sistema completo. El acceso a la alimentación, el cribado, la eliminación de hierro, el transporte y el mantenimiento son fundamentales. El ahorro en el precio de compra de la trituradora por sí solo generalmente genera costos operativos mucho más altos después de la puesta en servicio.
Estrechar la abertura de descarga a ciegas para perseguir productos más finos sobrecarga la trituradora y acelera el desgaste del revestimiento, creando un cuello de botella en la planta. El CSS debe configurarse en función de las propiedades del mineral y la capacidad de la máquina. El tamaño del producto final no puede exceder el rango de ajuste CSS de la trituradora.
El volumen de alimentación desigual provoca picos de corriente y paradas por bloqueo. El sistema de alimentación debe tener un tamaño que coincida con la capacidad de la trituradora y proporcione un flujo de mineral continuo y estable.
La chatarra de acero, las barras de perforación y los dientes del cucharón causan graves daños a las placas de mandíbula, los revestimientos y las placas de palanca. La detección de metales y la separación magnética a menudo se pasan por alto, pero son medidas de protección de alto impacto.
A medida que los revestimientos de la trituradora se desgastan con el tiempo, el tamaño del producto del circuito abierto se vuelve gradualmente más grueso. Sin un control de inspección, la alimentación sobredimensionada a los circuitos de molienda provoca una pérdida sostenida de eficiencia.
El diseño del circuito de trituración es la base de la construcción de la planta de beneficio y el principal impulsor de la eficiencia general de la línea.
¿Cuántas etapas? ¿Preselección o no? ¿Circuito abierto o cerrado? — Las respuestas no provienen de folletos de equipos. Provienen de un profundo conocimiento de las características del mineral y los requisitos de producción.
Comuníquese con nuestro equipo de ingeniería para obtener un diseño de circuito de trituración personalizado, configuración de equipos y soluciones móviles de trituración y cribado optimizadas para su yacimiento y objetivos de producción.
